Застосування прямокутного канального повітронагрівача водяного C-KVN-60-35-3 ССК ТМ
- Призначені для нагрівання повітря з використанням як теплоносія гарячої води;
- Застосовується для нагрівання припливного повітря, рециркуляційного повітря або їх суміші в малогабаритних стаціонарних системах вентиляції та кондиціонування виробничих, соціальних або житлових приміщень;
- Оброблюване повітря не має містити тверді, волокнисті, клейкі або агресивні домішки, які можуть викликати корозію міді, алюмінію, цинку;
- Уніфіковані габарити канальних повітронагрівачів дають можливість універсально з'єднувати їх з іншими складниками канальної прямокутної вентиляції.
Вимоги до теплоносія теплообмінника (води)
- Максимально допустима температура не має перевищувати 150 °C;
- Максимально допустимий тиск — не більш ніж 1,6 МПа.

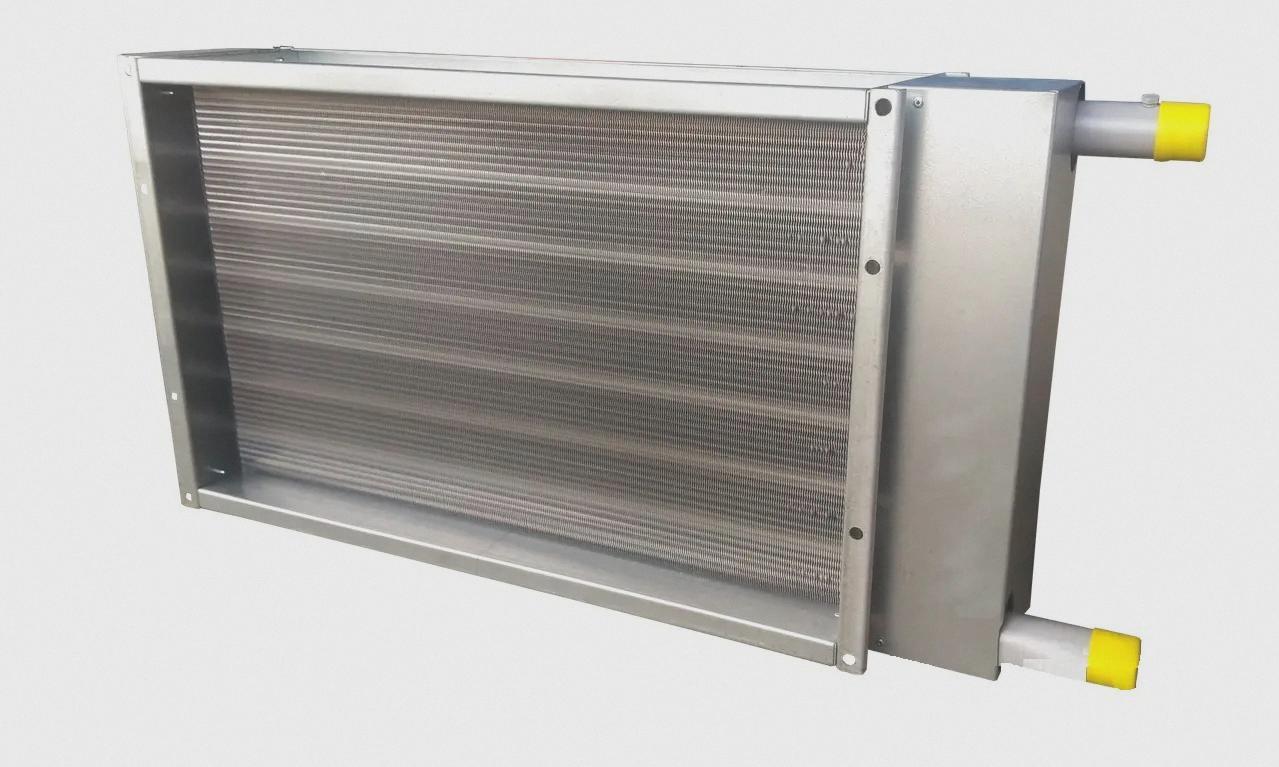

Конструкція водяного канального прямокутного нагрівача C-KVN-60-35-2 ССК ТМ
- Корпус канального водяного нагрівача виготовлений з оцинкованої сталі;
- Теплообмінна поверхня утворена рядами мідних трубок, ореброваних гофрованими пластинами з алюмінієвої фольги;
- Колектори нагрівача виготовлені зі сталевих труб;
- Виготовляються 2 рядними та 3 рядними;
Застосовувані матеріали забезпечують найвищу ефективність, надійність і довговічність роботи прямокутних канальних повітранчей.
Рекомендації під час монтажних робіт, експлуатації та сервісного обслуговування прямокутного канального повітронагрівача C-KVN-60-35-2, потрібно дотримуватися наступних критеріїв та правил.
- У разі якщо теплоносіям застосовується вода, водяні повітронагрівачі підлягають монтажу суто всередині приміщень, температура в яких не має опускатися нижче від точки замерзання теплоносія (останнє вимоги не поширюється на температуру оброблюваного повітря);
- Монтаж нагрівача за межами будівлі можливий лише в разі, якщо як теплоносія приміряється незамерзальні суміші (наприклад, розчини етиленгліколю);
- Повітронагрівачі зберігають свою працездатність у будь-якому положенні, власне що дає змогу здійснювати відведення повітря та злив теплоносія;
- До канального нагрівача потрібно забезпечити сервісний і контрольний доступ;
- Перед нагрівачем у повітряному каналі має бути змонтований повітряний фільтр;
- Для досягнення максимальної потужності повітронагрівача потрібно під'єднати як противідковий;
- У разі якщо в повітряному каналі нагрівач є перед канальним вентилятором, потужність повітронагрівача потрібно регулювати так, щоб температура повітря, що переміщається, не перевищувала максимальне допустиме значення, встановлене для канального вентилятора;
- У разі якщо в повітряному каналі нагрівач розміщений за канальним вентилятором, рекомендовано між вентилятором і нагрівачем попередити ділянку повітроводу рівним 3 гідравлічним діаметром вентиляційного каналу.
Нижче представлені аеродинамічні та гідравлічні характеристики, так і канальні водяні нагрівачі C-KVN виготовляють в інших типорозмірах.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вид енергоносія | Вода |
Максимальна температура теплоносія | 150 град. |
Кількість рядів труб в калорифері | 3 |
Вага | 8.9 кг |
Габаритні і приєднувальні розміри | |
Висота | 350 мм |
Ширина | 600 мм |
Підключення теплоносія | 1" |
ДОДАТКОВІ ХАРАКТЕРИСТИКИ | |
Максимально допустимий тиск не більш | 1.6 МПа |
- Ціна: Ціну уточнюйте
