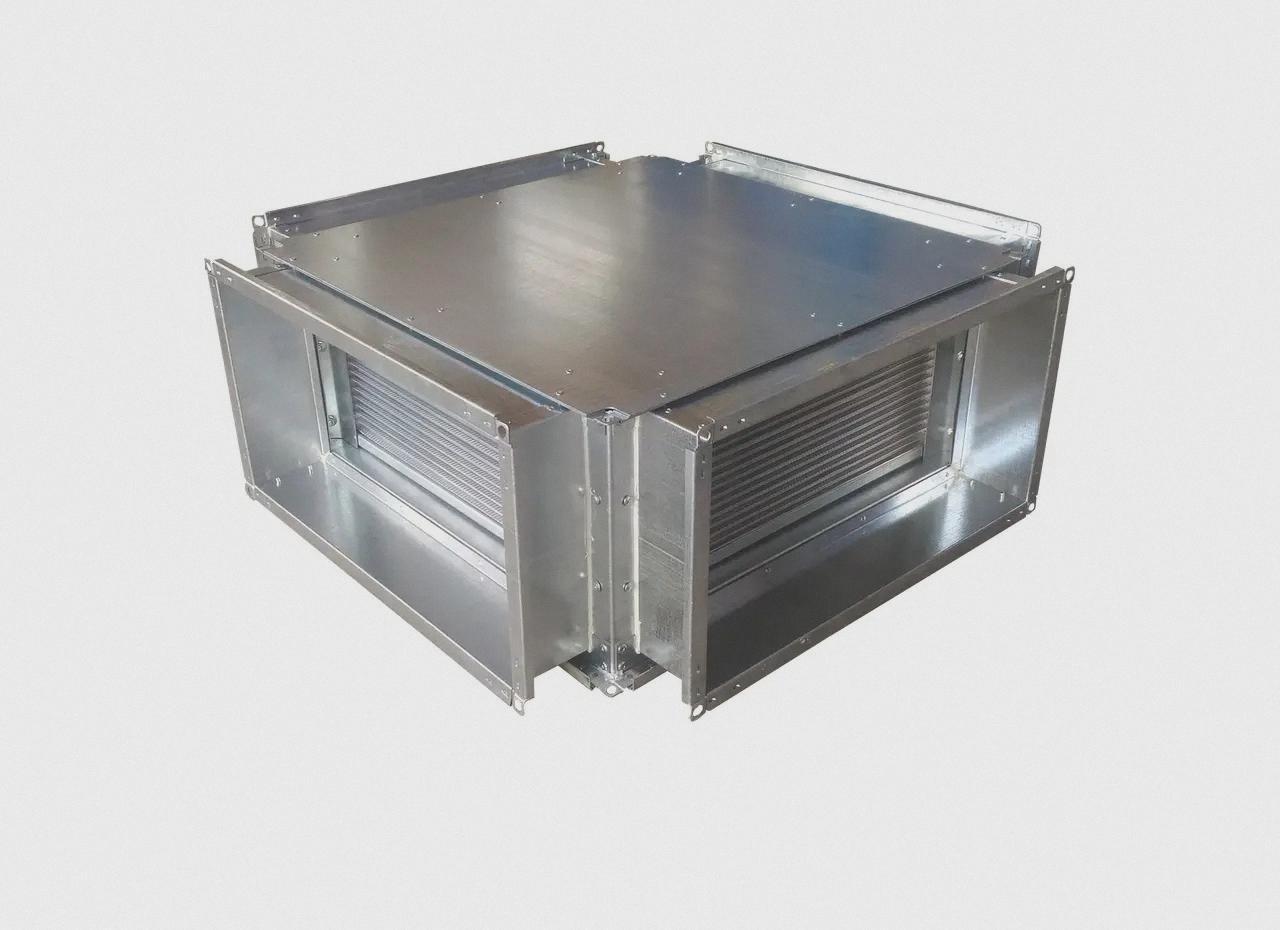

Рекуператор пластинчастий 800х500

Застосування прямокутного канального пластинчастого теплоутилізатора

• Встановлюється в канальних системах вентиляції та кондиціонування виробничих і житлових приміщень;
• Утилізує теплову енергію витяжного повітря;
• Дає змогу використовувати накопичену енергію для охолодження (обогрівання) припливного повітря;
• Використання утилізатора з перехресним теплообмінником цілеспрямоване у випадках, коли немає рециркулювання повітря або ж як допоміжний енергоощадження;
• Ефективність теплоутилізації залежить від співвідношення витрат приточного та витяжного повітря та різниці температур на входах у теплообмінник і має можливість досягати 70%;
• Оброблюване повітря не зобов'язаний містити липких і волокнистих матеріалів, вибухових газових домішок та агресивних речовин;
• Вміст пилу та жорстких домішок не має бути вищим за 0,1 г/м3.

Конструкція канального пластинчастого рекуператора

• Теплоутилізатор C-PKT складається з рекуперативного перехресного теплообмінника всередині спеціального корпусу.
• Корпус канального рекуператора виготовляється з поцинкованої сталі.
• Теплообмінна поверхня утилізатора утворена гофрованими пластинами з алюмінієвої фольги.
• Принцип роботи рекуператора, витяжного повітря, що видаляється з приміщення, що обслуговується, протікає кожним другим каналом між пластинами рекуперативного теплообмінника, нагріваючи їх (у зимовий період) або охолоджуючи (в літній).
• Оброблюване приточкове повітря проходить крізь інші канали теплообмінника, поглинаючи тепло нагрітих пластинок або ж навпаки охолоджуючись.

Поради щодо монтажних робіт. Рекуператор передбачає як горизонтальне, так і вертикальне встановлення. Водночас зобов'язаний бути забезпечений відведення конденсату з витяжного вентиляційного каналу. З цією метою треба забезпечити ухил відповідної ділянки вентиляційного каналу завдовжки один-три метри, який має бути надійно герметизований. У нижній точці каналу потрібно передбачати патрубок для зливання конденсату. Напрямок подавання повітря — через утилізатор або в обхід нього на наступну ділянку приточної вентиляційної
системи — регулюється за допомогою певного клапана байпаса, який має передбачається в системі окремо. Ще на витяжній частині після теплоутилізатора рекомендовано ставити канальний краплеуловувач C-KP. Напрямок подавання повітря — через утилізатор або в обхід нього на наступну ділянку приточної вентиляційної системи — регулюється за допомогою певного клапана байпаса, який має передбачається в системі окремо. Під час монтажних робіт рекуператора потрібно передбачати сервісний доступ для сервісу теплоутилізатора: Час від часу потрібно очищати теплообмінну поверхню теплоутилізатора.

Нижче представлені аеродинамічні  Характеристики, так само канальні пластинчасті рекуператори C-PKT виготовляється в інших типорозмірах.
