Застосування прямокутного канального пластинчастого теплоутилізатора
- Встановлюється в канальних системах вентиляції та кондиціонування виробничих і житлових приміщень;
- Утилізує теплову енергію витяжного повітря;
- Дає змогу використовувати накопичену енергію для охолодження (обогрівання) припливного повітря;
- Використання утилізатора з перехресним теплообмінником цілеспрямоване у випадках, коли немає рециркулювання повітря або ж як допоміжний енергоощадження;
- Ефективність теплоутилізації залежить від співвідношення витрат приточного та витяжного повітря та різниці температур на входах у теплообмінник і має можливість досягати 70%;
- Оброблюване повітря не зобов'язаний містити липких і волокнистих матеріалів, вибухових газових домішок та агресивних речовин;
- Вміст пилу та жорстких домішок не має бути вищим за 0,1 г/м3.

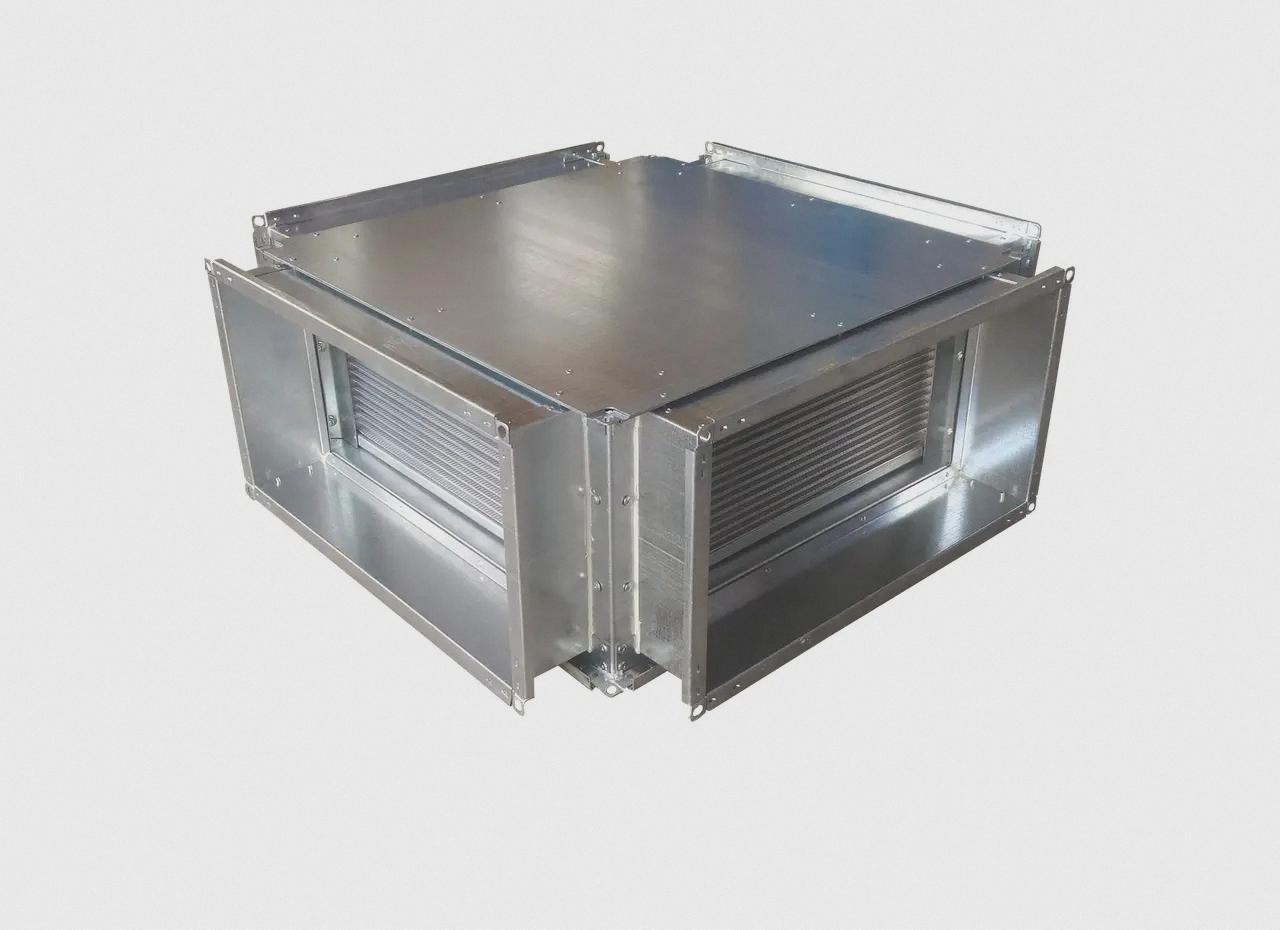

Конструкція канального пластинчастого рекуператора
- Теплоутилізатор C-PKT складається з рекуперативного перехресного теплообмінника всередині спеціального корпусу.
- Корпус канального рекуператора виготовляється з поцинкованої сталі.
- Теплообмінна поверхня утилізатора утворена гофрованими пластинами з алюмінієвої фольги.
- Принцип роботи рекуператора, витяжного повітря, що видаляється з приміщення, що обслуговується, протікає кожним другим каналом між пластинами рекуперативного теплообмінника, нагріваючи їх (у зимовий період) або охолоджуючи (в літній).
- Оброблюване приточкове повітря проходить крізь інші канали теплообмінника, поглинаючи тепло нагрітих пластинок або ж навпаки охолоджуючись.
Поради щодо монтажних робіт. Рекуператор передбачає як горизонтальне, так і вертикальне встановлення. Водночас зобов'язаний бути забезпечений відведення конденсату з витяжного вентиляційного каналу. З цією метою треба забезпечити ухил відповідної ділянки вентиляційного каналу завдовжки один-три метри, який має бути надійно герметизований. У нижній точці каналу потрібно передбачати патрубок для зливання конденсату. Напрямок подавання повітря — через утилізатор або в обхід нього на наступну ділянку приточної вентиляційної
системи — регулюється за допомогою певного клапана байпаса, який має передбачається в системі окремо. Ще на витяжній частині після теплоутилізатора рекомендовано ставити канальний краплеуловувач C-KP. Напрямок подавання повітря — через утилізатор або в обхід нього на наступну ділянку приточної вентиляційної системи — регулюється за допомогою певного клапана байпаса, який має передбачається в системі окремо. Під час монтажних робіт рекуператора потрібно передбачати сервісний доступ для сервісу теплоутилізатора: Час від часу потрібно очищати теплообмінну поверхню теплоутилізатора.
Нижче представлені аеродинамічні Характеристики, так само канальні пластинчасті рекуператори C-PKT виготовляється в інших типорозмірах.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 105.6 кг |
Тип рекуператора | Пластинчастий |
Ефективність рекуперації тепла | 70 % |
Габаритні розміри | |
Висота | 500 мм |
Довжина | 1020 мм |
Ширина | 1000 мм |
- Ціна: Ціну уточнюйте
