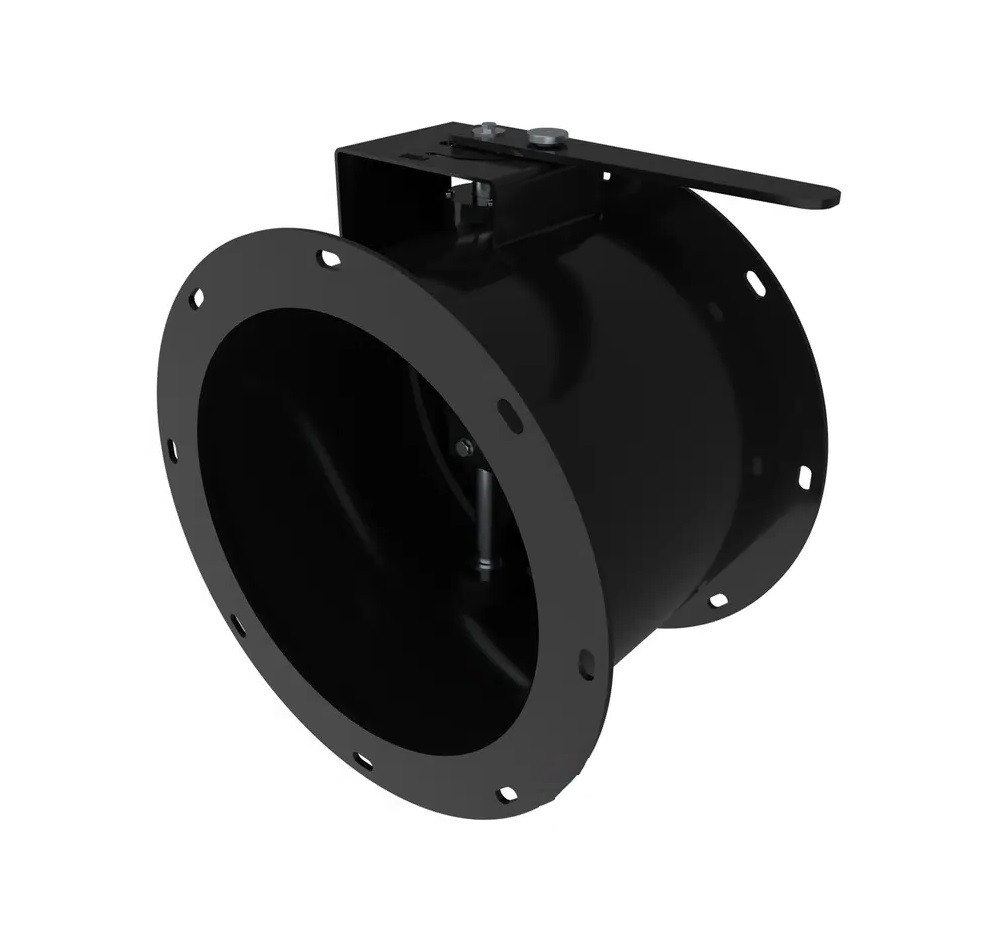

Клапан герметичний K-KG-01009-DN400 з електроприводом

Застосування герметичних клапанів з електроприводом K-KG-400

• Герметичні клапани ГК встановлюються в системи загальнопромислової вентиляції та призначені для надійного вимкнення одних приміщень від інших або вимкнення приміщень від зовнішнього середовища;
• повітря вентиляційних систем без механічних домішок, липких і волокнистих речовин;
• клапани є запірною арматурою й не призначені для регулювання повітряного потоку;
• температурний діапазон середовища, що переміщається, варіюється від -45 °C до +40 °C;
• клапан може експлуатуватися в умовах помірного (Y), клімату 2 категорії розміщення (Y2) за ГОСТом 15150.

За типом привода клапана виготовляються в трьох виробленнях:

1. З ручним приводом,
2. Через ручний редуктор, Позначення 01013, 01010
3. З електроприводом обладнаним ручним дублером. Позначення: 01012, 01009

Установлювальне положення клапана з електроприводом:

• на вертикальних повітропровідах — будь-яке;
• на горизонтальних повітропровідах — таке положення, щоб привод був у верхній півсфері відносно горизонтальної площини (вал клапана розташований вище осі повітроводу).

Установлювальне положення для клапана з ручним приводом, незалежно від положення повітроводу — будь-яке.

Принцип дії гермоклапана. Принцип дії герметичного клапана.

Відкривши клапан електропривод або ручний привод, передає обертання валу, з'єднаному з тарілкою. На початку повороту вала на 10-20° тарілка відходить від сідла корпусу, повертаючись, що досягається за допомогою однієї або декількох пружин. У разі подальшого повороту вала тарілка спільно з важелем встановлюється паралельно осі проходу гермоклапана, відкриваючи прохід для середовища.

Закриття проходу клапана відбувається в порядку зворотного відкриття. Тарілель спочатку повертається на 90°, стає навпроти сідла, потім у разі подальшого повороту вала на 10-20° притискається до сідла.

Клапан виготовляється з вуглецевої сталі з порошковим покриттям за каталогом RAL 7016.
