Застосування клапанів протипожежних (вогнезатримувальних) універсальних КПВ-1,0-500х500Е
Клапани, призначені для використання в системах опалення, вентиляції та кондиціонування повітря в цивільних і промислових спорудах, а також у системах аварійної протидимної вентиляції, що забезпечує евакуацію людей під час пожежі, регулюються вимогами різних стандартів, включно з ДБН В.1.2-7-2008, ДСТУ Б.В.1.1-4-98, ДСТУ Б EN 1366-2:2013, ДБН В.2.5-67:2013 і ДБН В.1-7. Клапани можуть бути у вертикальному або горизонтальному положенні в просторі. Їх випускають у двох виготовленні: загальнопромисловому та вибухозахищеному "В" (для ручного приводу). Загально промислені клапани встановлюються в місцях перетину повітроводів з оградними протипожежними конструкціями, а також дають змогу переміщати вибухобезпечні пароповітряні суміші по повітроводах, згідно з класифікацією ГОСТ 12.1.011. Клапани можуть працювати в умовах із неагресивним середовищем за температури, що не перевищує +35 °C, і відносної вологості до 80%. Вони можуть бути встановлені у вибухопасних зонах приміщень класів 1, 21 і 22 відповідно до класифікації НПАОП 40.1-1.32-01 і ГОСТ 12.1.011. Ключовими моментами є дотримання стандартів і вимог безпеки під час експлуатації клапанів у різних умовах і довкілля.
Клапани протипожежні КПВ-1,0 і КПВ-2,0 не рекомендується використовувати в системах, де потрібне переміщення паро-повітряних сумішей із технологічних установок, де вибухонебезпечні речовини можуть бути нагріті вище їх точки самовідпламінування або розміщені під залишковим тиском. Також вони не рекомендується застосовувати в системах, де переміщаються суміші, які є агресивними щодо вуглецевих сталей високої якості та містять липкі волокнисті матеріали. Крім того, вони не призначені для використання в системах, які не проходять періодичне очищення для запобігання утворенню горючих відкладень. Клапани, які працюють у режимі вогнезатримання, обладнані різними компонентами, як-от ручний привод і плавка вставка, електропривод із поворотною пружиною й термоелектропереривачем, а також електромагнітна та плавка вставка (доступно тільки для клапанів прямокутного перерізу двокорпусні). Клапани вибухозахищені призначені для встановлення в місцях, де повітроводи перетинають огорожувальні протипожежні конструкції, і дають змогу переміщати вибухозахисні пароповітряні суміші всіх категорій і груп, згідно з класифікацією ГОСТ 12.1.011. Ці клапани можуть використовуватися в приміщеннях із вибухобезпечним середовищем, де температура не перевищує +35 °C, а відносна вологість становить до 80%. Вони також можуть бути встановлені у вибухозахисних зонах приміщень класів 1, 21 і 22 відповідно до класифікації НПАОП 40.1-1.32-01 (за старим позначенням В-1, В-1а і В-1б за класифікацією ПУЕ) і ГОСТ 12.1.011. Використання клапанів КПВ у системах для переміщення паро-повітряних сумішей із технологічних установок, де вибухозахисні речовини нагріваються вище за свою точку самовідпламінування або є під залишковим тиском, заборонено. Ці клапани також не рекомендується застосовувати в системах, де переміщаються суміші з високою агресивністю щодо звичайних вуглецевих сталей, що перевищує агресивність повітря, а також у системах, які не проходять періодичне очищення для запобігання утворенню горючих відкладень. Клапани, що працюють у режимі вогнезатримання, обладнані різними компонентами, включно з ручним приводом і плавною вставкою, електроприводом із поворотною пружиною й термоелектропереривачем, а також електромагнітним і плавним вставкою (доступно тільки для двокорпусних клапанів прямокутного перерізу).

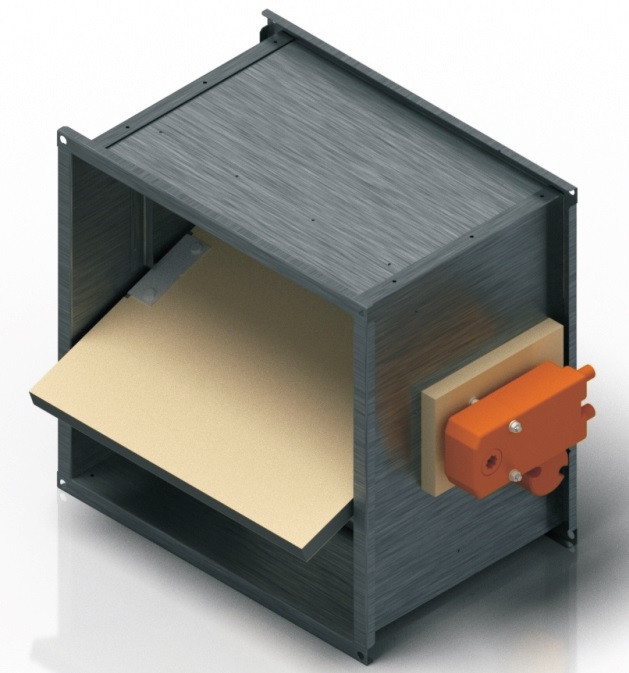

Конструкція й принцип роботи протипожежних клапанів КПВ-2,0-500х500Р
Клапан складається з двох корпусів: монтажного та корпусу приводу. Між ними є термостійка проставка. Приєднувальні фланці можуть бути відбортованими або виготовлені з профілю "шинорейка". Заслінка виготовлена з матеріалу, що має термостійкі властивості. Для забезпечення герметичності між корпусом і заслінкою використовується спеціальний профільний ущільнювач. Робота клапана в разі виникнення пожежі залежить від типу клапана:

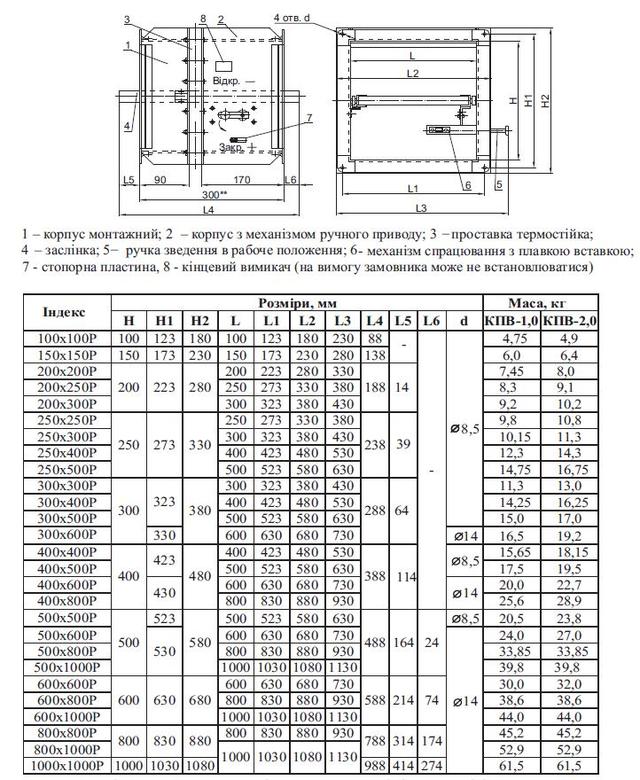

- Клапан вогнезатримувальний із ручним приводом і плавкою вставкою: Під час роботи в нормальних умовах ручка приводу фіксується з механізмом спрацьовування у відкритому положенні заслінки. У разі досягнення температури 72 °C ± 2 °C, легкоплавкої припої, що з'єднує деталі механізму, розплутається, і заслінка, звільнена під дією пружини, миттєво закриває прохідний переріз клапана.

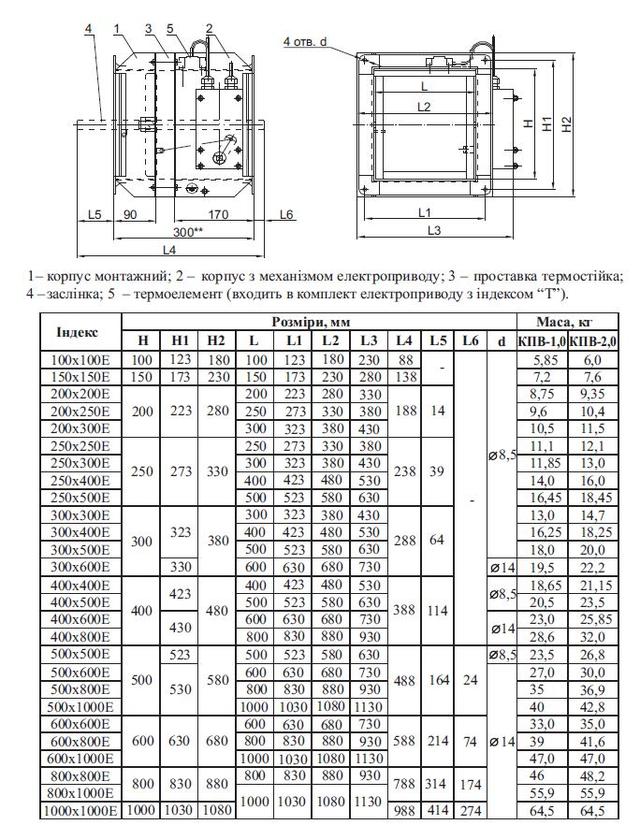

- Клапан вогнезатримувальний з електроприводом і термоелектропереривачем: Під час подавання електричного струму на електропривод, заслінка переміщається в відкрите положення. У цьому положенні поворотна пружина електропривода підтримує заслінку. Під час зневоднення електроприводу, заслінка закривається завдяки енергії поворотної пружини.
- Клапан димовидалення з електроприводом: Заслінка клапана міститься в закритому положенні. Під час подавання електричного струму на електропривод через сигнал від автоматичних пристроїв пожежогасіння, заслінка переміщається у відкрите положення для видалення димових газів. Під час зневоднення електроприводу за сигналом від автоматичних пристроїв пожежогасіння або у разі досягнення температури навколишнього повітря або повітря, що проходить через клапан, 72 °C ± 2 °C, заслінка закривається під дією поворотної пружини.

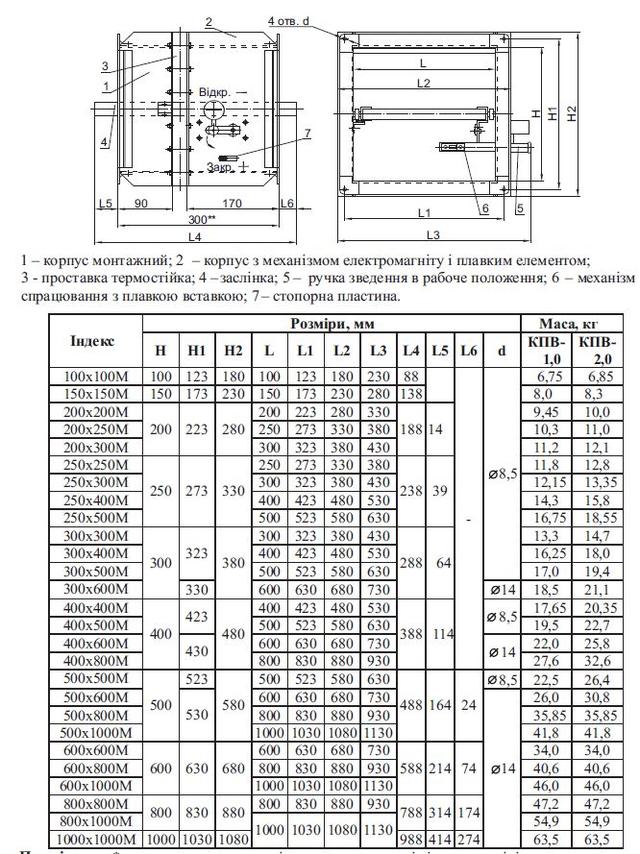

- Клапан вогнезатримувальний з електромагнітним і плавкою вставкою: Ручка приводу фіксується з механізмом спрацьовування у відкритому положенні заслінки. Заслінка закривається за допомогою пружини після подавання керівного сигналу на електромагнітний від автоматичних пристроїв пожежогасіння (сигнал має бути поданий упродовж 10 секунд) або за досягнення температури повітря, що проходить через клапан, 72 °C ± 2 °C. Конструкція клапана також дає змогу закрити заслінку вручну.
Основні атрибути | |
---|---|
Виробник | Інтеркондиціонер |
Країна виробник | Україна |
Режим роботи клапана димовидалення | Канальний |
- Ціна: Ціну уточнюйте
