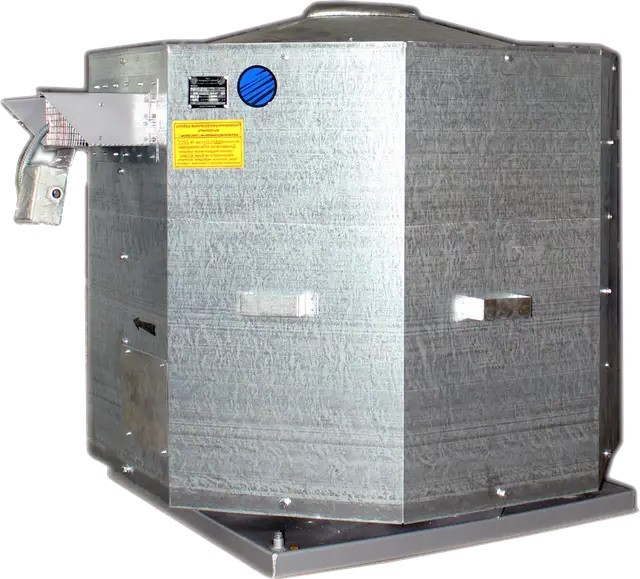

Вентилятор даховий радіальний димовидалення ВДРДВ-5.5-01(06)(19)

Застосування вентилятора дахового радіального димовидалення ВДРДВ-5.5-06

Вентилятори дахові димовидалення ВДРДВ вирізняється високою стандартизацією і відповідністьм вимогам. Вентилятори дахні радіальні димовидалення ВДРДВ.2, ВДРДВ.3 і ВДРДВ.5 виготовляються і постачаються відповідно до відповідних технічних умов (ТУ). Наприклад, моделі ВДРДВ.2 і ВДРДВ.3 відповідають ТУ У 29.2-24472991-009-2002, а модель ВДРДВ.5-20 відповідає ТУ У 29.2-24472991-016-2005. Основне призначення вентиляторів дахних радіальних димовидалення ВДРВ полягає в тому, щоб ефективно й безпечно видаляти димо-газові суміші, що виникають під час пожежі, з будівлі назовні. Водночас модель ВДРДВ-В, виготовлена з різнорідних металів і має вибухозахищені властивості, призначена для конкретних умов і сфер застосування.

Умови експлуатації та опис вентиляторів ВДРДВ-5.5-19

• Вентилятори дахові димовидалення ВДРДВ.2 — вихід газів на всі боки, 400 °C упродовж 120 хвилин.
• Вентилятори дахові димовидалення ВДРДВ.5 — вихід газів у дві сторони упродовж 180 хвилин.
• Вентилятори дахові димовидалення ВДРДВ.5-19 вихід газів у дві сторони упродовж 180 хвилин.
• Вентилятори дахові димовидалення ВДРДВ.3 — вихід газів угору упродовж 180 хвилин.
• Вентилятори дахові димовидалення ВДРДВ.3-19 — факельний викид 600 °C упродовж 180 хвилин.

Дахові вентилятори ВДРДВ мають широкий діапазон робочих температур і міцності. Наприклад, модель ВДРДВ.2 може працювати за температури середовища, що переміщається до 400 °C упродовж не менш ніж 120 хвилин, а моделі ВДРДВ.5, ВДРДВ.5-19, ВДРДВ.3 і ВДРДВ.3-19 можуть працювати за температури до 600 °C упродовж 180 хвилин. Конструкція вентиляторів забезпечує рівномірний розподіл середовища, що переміщається, у всіх напрямках або в певних напрямках залежно від моделі. Приводи вентиляторів ВДРДВ здійснюються за допомогою асинхронних 3-фазних електродвигунів. Під час експлуатації вентиляторів, особливо з потужністю від 15 кВт, рекомендується використовувати пристрій плавного пуску, щоб забезпечити плавніше та стабільніше функціонування.

Для приводу вентиляторів ВДРДВ застосовуються надійні та ефективні асинхронні 3-фазні електродвигуни. Під час встановлення вентиляторів на місці експлуатації є кілька варіантів під'єднання електродвигунів. По-перше, можна використовувати прямий пуск без попереднього узгодження з замовником. По-друге, можна оснастити вентилятори пристроєм плавного пуску, що зазвичай обговорюється під час оформлення замовлення. По-третє, можна застосувати частотний перетворювач для керування швидкістю обертання електродвигуна, що також обговорюється під час оформлення замовлення. Для електродвигунів потужністю від 15 кВт рекомендується використовувати пристрій плавного пуску, щоб забезпечити більш плавне та стабільне функціонування системи. Вентилятори ВДРДВ розроблені для роботи в умовах помірного клімату відповідно до 1 категорії розміщення за ГОСТ 15150-69. Вони здатні надійно функціонувати за температури довкілля від -40 °C до +40 °C, забезпечуючи ефективну вентиляцію й обмін повітря у відповідних умовах.

Типорозміри радіальних дахових вентиляторів ВДРДВ

Типорозміри вентиляторів ВДРДВ містять 4; 5; 6,3; 7,1; 8; 9; 10; 11,2 и 12,5. Робочі колеса кожного типорозміру мають модифікації, які відрізняються діаметром колеса вихідними крайками лопаток: D робочого колеса/D номінальному = 0,9; 0,95; 1,0.

Вентилятори кришні радіальні димовидалення ВДРДВ.2-01; ВДРДВ.2-06; ВДРДВ.5-01; ВДРДВ.5-06; ВДРДВ.3-01; ВДРДВ.3-06

Вентилятори дахові радіальні димовидалення вибухозахищені ВДРДВ.2-01В; ВДРДВ.2-06В; ВДРДВ.5-01В; ВДРДВ.5-06В
