Приточно-витяжна установка з рекуперацією тепла МС 0100 РЕК

Підвісні каркасні моноблокові пристойні установки з утилізацією тепла серії МС — це компактні пристрої, які призначені для організації повітрообміну в приміщенні. Встановлення мають застосовуватися всередині приміщень за температури навколишнього повітря в межах 0....+40 °C і відносної вологості до 80%. Робочий температурний
діапазон повітря, що переміщається — від -25 °C до 40 °C. Такий тип установок ідеально підходить для створення систем вентиляції в невеликих магазинах, кафе, ресторанах, спортивних залах, школах, дитячих садках тощо.
Вони випускаються в чотирьох типорозмірах:
Приточно-витяжна установка МС 035 РЕК — повітропродуктивність до 400 м3/год
Приточно-витяжна установка МС 060 РЕК — повітропродуктивність до 760 м3/год
Приточно-витяжна установка МС 0100 РЕК — повітропродуктивність до 1100 м3/год
Приточно-витяжна установка МС 0130 РЕК — повітропродуктивність до 1300 м3/год
Приточно-витяжна установка МС 0150 РЕК — повітропродуктивність до 1500 м3/год
До складу параметрів входить:
• пластинчастий рекуператор у комплекті з піддоном
• байпас утилізатора з приводом
• повітряний фільтр (пристрійний і витяжний)
• ЄС вентилятор (пристрійний і витяжний)
• електрокалорифер
• комплект гнучких вставок
• комплект автоматики (встановлена та вимкнена на встановленні, для керування в комплекті йде виносний пульт)

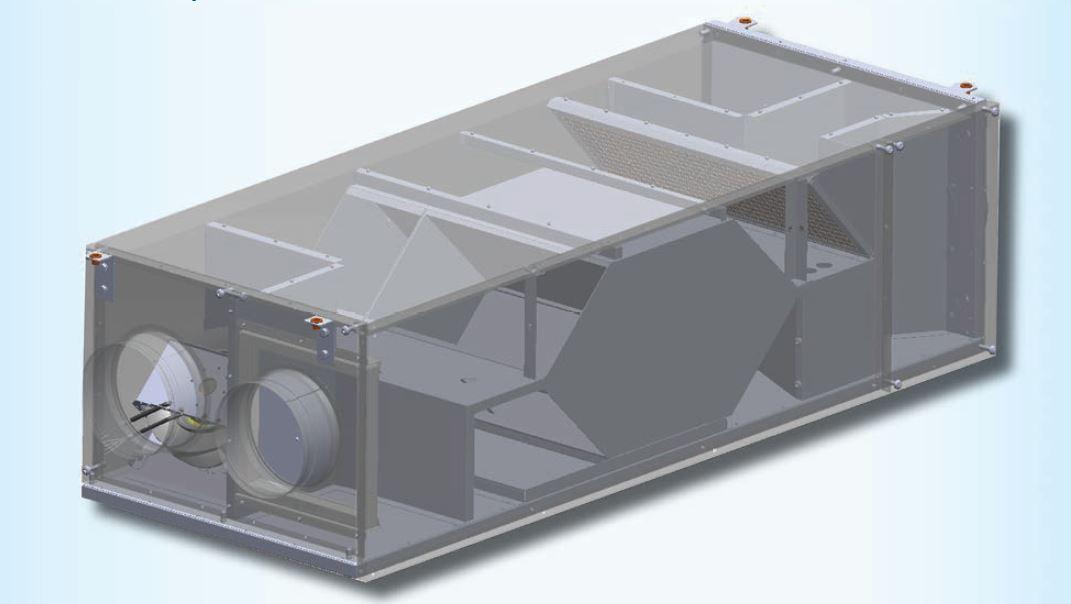

Конструкція припливно-витяжного встановлення АСМ із рекуператором МС 0100 РЕК

КОРПУС
Корпус установок складається з каркаса, виготовленого з алюмінієвого профілю та сендвіч панелей. Товщина панелей — 20 мм. Панелі установок виготовлені зі сталі з покриттям алюцинк. Тип цього покриття забезпечує надійний захист металу від корозії та рекомендований для застосування в районах з агресивним повітряним середовищем. Термін експлуатації металу з цим типом покриття — до 50 років. Товщина панелей 20 мм, наповнення — мінеральна вата. Знімна інспекційна панель розташована збоку.

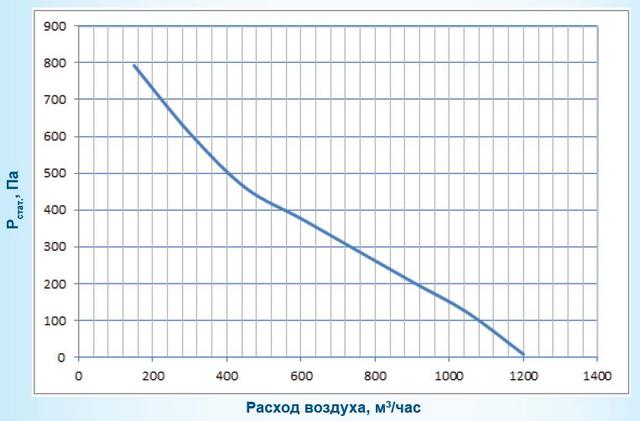

ВЕНТИЛЯТОР
У установках використані відцентрові вентилятори з двигуном на валу (ЕС вентилятори). Усі вентилятори виробництва компанії EBM PAPST (Німеччина), ZIEHL-ABEGG (Німеччина). Їхні переваги наведені на сторінці 15.
ЕЛЕКТРОКАЛОРИФЕР
Електричний нагрівач складається з нагрівального елемента з термостійкого сплаву Cr-Ni-Fe, закріпленого на рамці зі сталі з покриттям алюцинк (AlZn), Нагрівач обладнаний двома захистом за перегрівання: на 60 °C — з автоматичним перезапуском, на 90 °C — з ручним підтвердженням.
ФИЛЬТР
Стандартно встановлюються панельні фільтри класу EU4, виготовлені з негорючий, вологостійкої синтетичної тканини. Рекомендований кінцевий перепад тиску — 100 Па.
РЕКУПЕРАТОР
У установках застосовується високоефективний противідковий пластинчастий рекуператор. Як матеріал для пластин використовується корозійно-стійкий легований сплав алюмінію. Стельові стельові свіжого повітря і витяжного відпрацьованого повністю розділені та спрямовані зустрічно вздовж тонких паралельно розташованих алюмінієвих пластин. Перенесення вологи та запахів з одного потоку в інший виключене. За низьких температур припливного повітря відбуватиметься конденсація вологи з витяжного повітря з додатковим виділенням теплоти.
Модуль противідного утилізатора комплектується дренажним піддоном із неіржавкої сталі. Під час конденсації з'являється ризик обмерзання утилізатора. Для запобігання цьому встановленню обладнана байпасом із повітряним клапаном і приводом.
СИСТЕМА АВТОматиКИ
Блок автоматики розташований безпосередньо на вентиляційному встановленні й укомплектований виносним пультом керування, на дисплеї якого зображаються всі технологічні параметри. Пульт керування під'єднується до блока автоматики кабелем завдовжки до 100 м. Це дає змогу встановлювати пульт у приміщенні, яке обслуговує інженерну систему. Увімкнення/вимкнення вентиляційного встановлення може здійснюватися як з пульта керування, так і за заздалегідь заданим розкладом, але вимикатися під час пожежної сигналізації.
