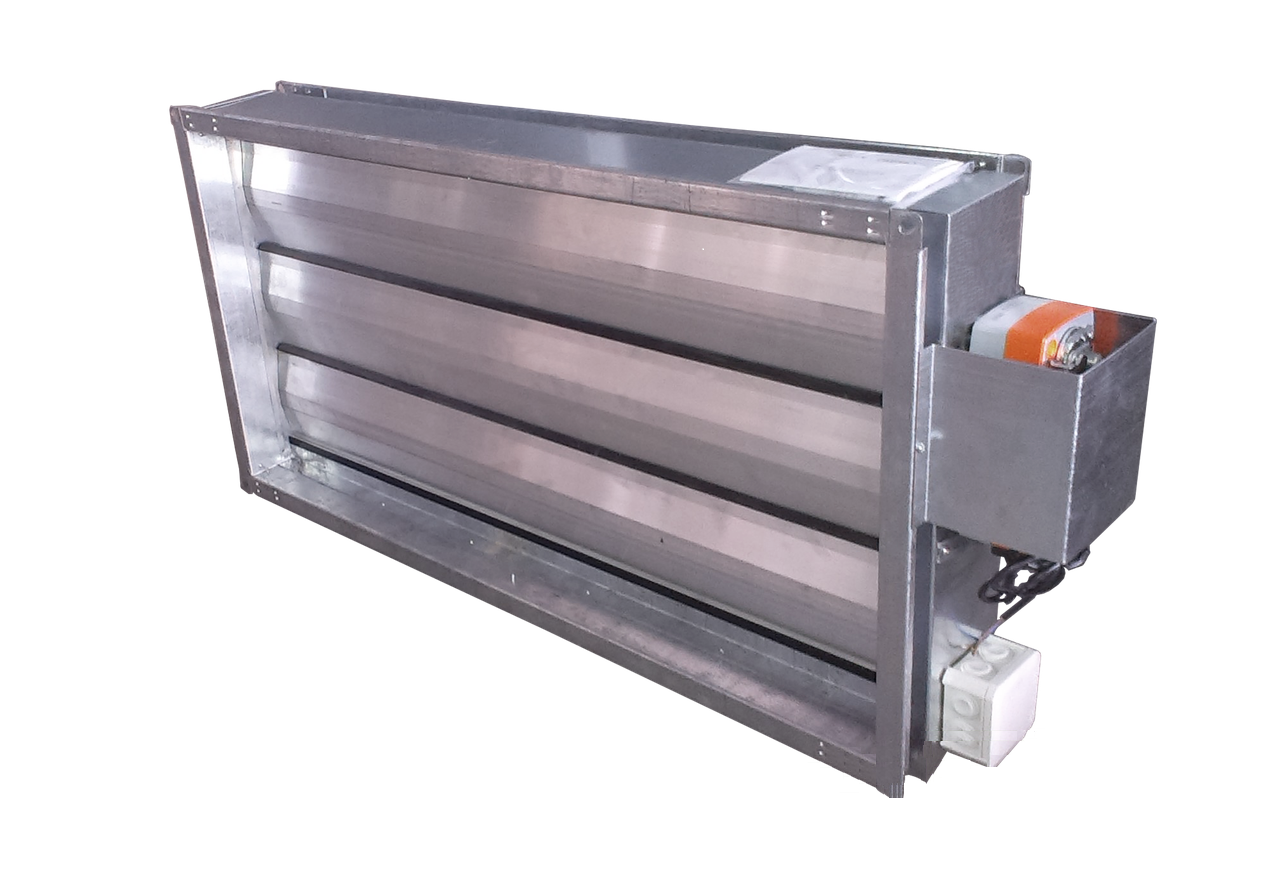

Клапан утеплений GMK-T-800x800-N-M220-S-2-YHL2

Застосування утепленого клапана GMK-T-800x800-N-M220-S-2-YHL2

• Утеплений клапан призначений для роботи в умовах низьких температур (до -70 °C) для теплоізоляції обслуговваних зон. Цей клапан розроблений для розширення можливості застосування клапана з периметральним нагріванням в умовах низьких температур;

Конструктивні особливості утеплених клапанів ССК ТМ GMK-T-800x800-N-M220-S-2-YHL2

• Клапани утеплені виготовляється тільки прямокутного перерізу;
• Утеплені клапани GMK-T виготовляються в 4 варіантах виконання: Загальнопромислове (N); Корозійностійкий (CR); Вибухозахищене (V); Корозійностійкий вибухозахищений (CRV).
• Розміри робочого перерізу та габаритно-приєднувальні розміри аналогічні ряду інших клапанів серії GMK, з тією відмінністю, що глибина його корпусу становить 170 мм. У разі зазначення в замовленні може виготовлятися в будь-яких інших поєднаннях висоти та ширини, зокрема й у секційному виконанні. Максимальна висота (H) клапана в односекційному виконанні — 2 440 мм, ширина (B) — 2 000 мм.
• Клапан GMK-Т складається з чотиристінного коробчастого корпусу, виготовленого з оцинкованої сталі, лопатка клапана виготовлена з посиленого алюмінієвого профілю з терморозмикальними пластиковими вставками, які виключають передавання тепла з матеріалу лопатки. Саме це дає змогу не просто зберігати працездатність за низьких температур, як GMK, а й використовувати клапан GMK-T для теплоізоляції об'ємів, що обслуговуються. Кінематика такого клапана — важелі та тяги, розкриття лопаток клапана — «паралельне». Нагрівальний кабель розташований периметром клапана з зовнішнього боку його корпусу та захищений від конвективного контакту з довкіллям утепленим кожухом, що не виходить за зовнішній габарит фланців клапана.
• Нагрівальний кабель, який використовується в складі клапана, саморегулювальний, тобто має безреостатнє автоматичне керування, що не потребує додаткової автоматичної схеми керування. У разі потреби зовнішнього розміщення такого клапана електропривод розміщується в спеціальному термоізольованому корпусі, який захищає привод від впливу опадів і температури. Потреба постачання клапана в такому виконанні окремо передбачається під час замовлення. На корпусі клапана GMK-T розміщується клемна коробка для під'єднання систем автоматики та сигналізації (склепіння захисту корпусу IP54).
• Комплектація приводом для цього клапана та характеристики падіння тиску та протікання відповідають клапану GMK-P і GMK.
