Застосування утепленого клапана GMK-T-700x700-N-M220-S-2-YHL2
- Утеплений клапан призначений для роботи в умовах низьких температур (до -70 °C) для теплоізоляції обслуговваних зон. Цей клапан розроблений для розширення можливості застосування клапана з периметральним нагріванням в умовах низьких температур;
Конструктивні особливості утеплених клапанів ССК ТМ GMK-T-700x700-N-M220-S-2-YHL2
- Клапани утеплені виготовляється тільки прямокутного перерізу;
- Утеплені клапани GMK-T виготовляються в 4 варіантах виконання: Загальнопромислове (N); Корозійностійкий (CR); Вибухозахищене (V); Корозійностійкий вибухозахищений (CRV).
- Розміри робочого перерізу та габаритно-приєднувальні розміри аналогічні ряду інших клапанів серії GMK, з тією відмінністю, що глибина його корпусу становить 170 мм. У разі зазначення в замовленні може виготовлятися в будь-яких інших поєднаннях висоти та ширини, зокрема й у секційному виконанні. Максимальна висота (H) клапана в односекційному виконанні — 2 440 мм, ширина (B) — 2 000 мм.

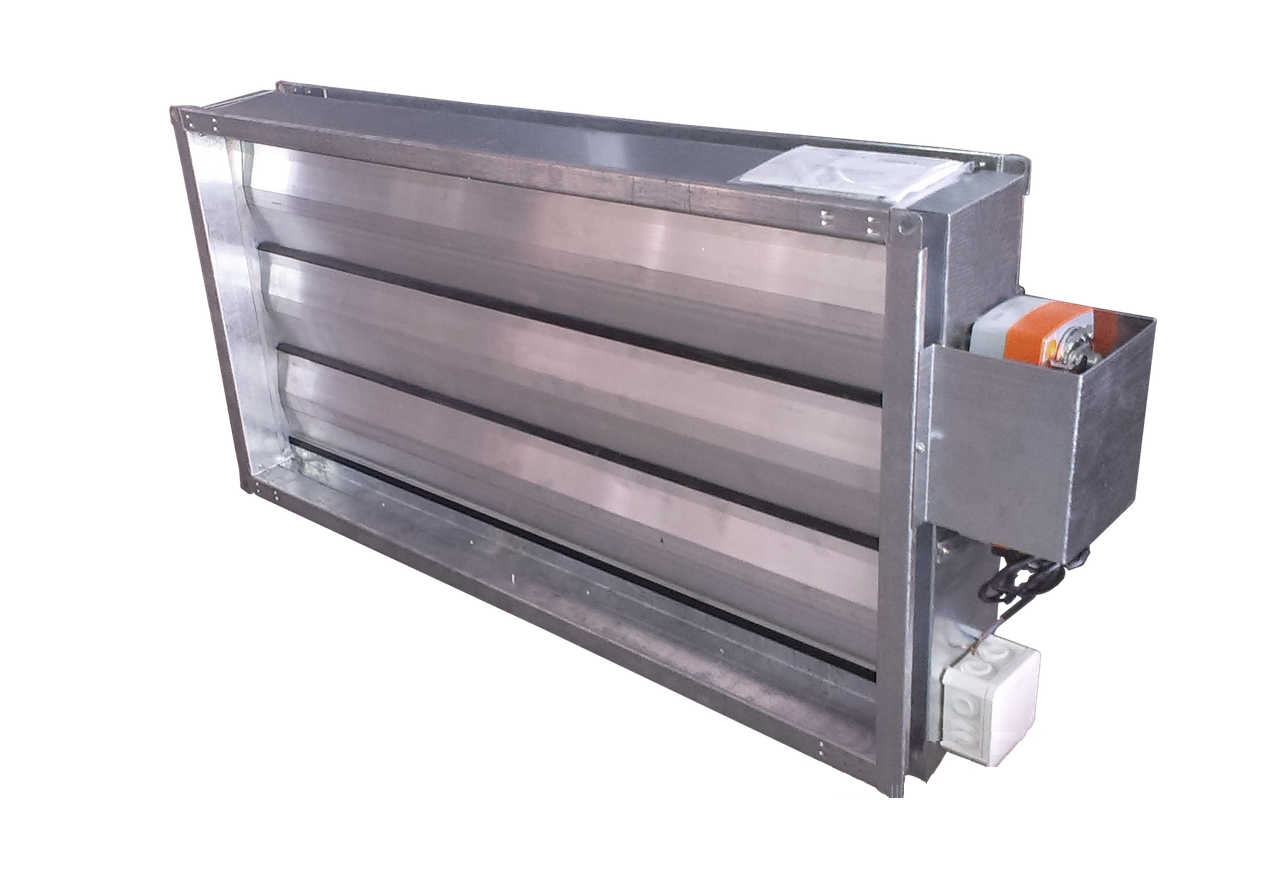

- Клапан GMK-Т складається з чотиристінного коробчастого корпусу, виготовленого з оцинкованої сталі, лопатка клапана виготовлена з посиленого алюмінієвого профілю з терморозмикальними пластиковими вставками, які виключають передавання тепла з матеріалу лопатки. Саме це дає змогу не просто зберігати працездатність за низьких температур, як GMK, а й використовувати клапан GMK-T для теплоізоляції об'ємів, що обслуговуються. Кінематика такого клапана — важелі та тяги, розкриття лопаток клапана — «паралельне». Нагрівальний кабель розташований периметром клапана з зовнішнього боку його корпусу та захищений від конвективного контакту з довкіллям утепленим кожухом, що не виходить за зовнішній габарит фланців клапана.
- Нагрівальний кабель, який використовується в складі клапана, саморегулювальний, тобто має безреостатнє автоматичне керування, що не потребує додаткової автоматичної схеми керування. У разі потреби зовнішнього розміщення такого клапана електропривод розміщується в спеціальному термоізольованому корпусі, який захищає привод від впливу опадів і температури. Потреба постачання клапана в такому виконанні окремо передбачається під час замовлення. На корпусі клапана GMK-T розміщується клемна коробка для під'єднання систем автоматики та сигналізації (склепіння захисту корпусу IP54).
- Комплектація приводом для цього клапана та характеристики падіння тиску та протікання відповідають клапану GMK-P і GMK.
Основні атрибути | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Основні | |
Гарантійний термін | 12 міс |
Стан | Нове |
Мінімальна температура навколишнього середовища | -70 град. |
Тип повітророзподільника по конструкції | Воздухораспределительный клапан |
Тип повітророзподільника | Витяжній, Припливної |
Додаткові характеристики | |
Робочий тиск | до 1 800 Па |
Просторова орієнтація | не залежить |
Кліматичне виконання | YHL, категорія розміщення • 2 |
Теплопровідність | до 2,58 Вт/м*К |
Клас рівня протікання | 1 |
Призначення | • відсічною • регулює |
Виконавчий механізм | • електропривод • рукоятка |
Розкриття лопаток | паралельне |
Потужність ТЕН периметрального обігріву: – питома потужність | 0,16 кВт/м |
Потужність ТЕН периметрального обігріву: – сумарна потужність | (2Н/1000+2В/1000)х0,08 кВт |
Користувальницькі характеристики | |
Тип повітророзподільника за формою | Квадратний, Прямокутний |
- Ціна: Ціну уточнюйте
