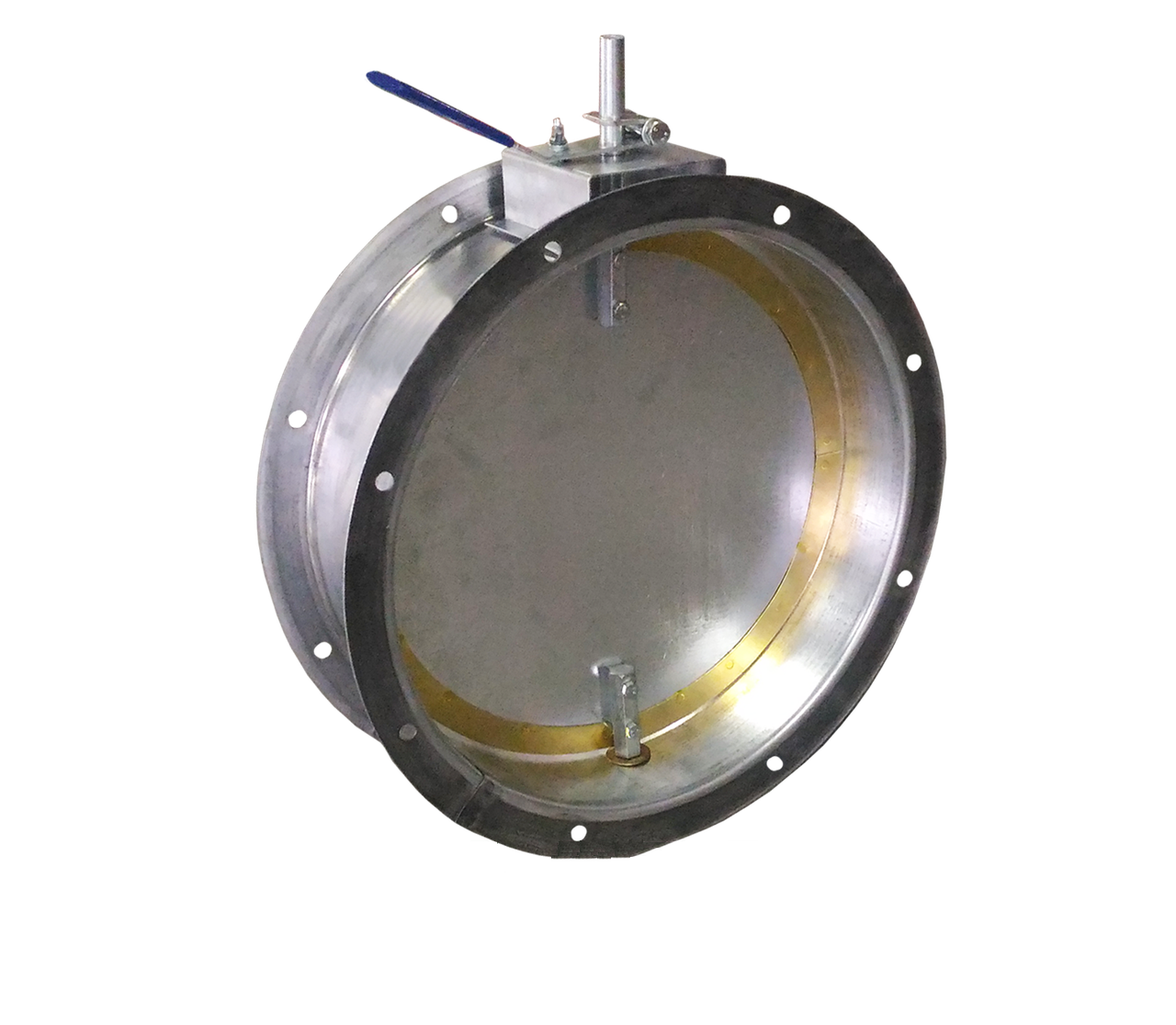

Клапан круглий повітряний REG-L-100-N-HD-Y2

Застосування універсальних повітряних клапанів REG-L-100-N-M220-S-Y2

• Універсальний повітряний клапан створений на основі клапана REG і призначений для регулювання витрати припливного, рециркуляційного або витяжного повітря в системах вентиляції й кондиціонування в режимах плавного регулювання й «відкрито/ закрито» без Виведення вимог із витоку в закритому стані;
• Повітряний клапан REG-L має можливість автоматичного керування (з електроприводом) або з ручним керуванням (ручкою);
• Клапан повітряний REG-L можна використовувати як дроселювальний пристрій.

Конструктивні особливості клапанів повітряних універсальних  REG-L-100-V-F220-S-Y2

• Клапани повітряні REG-L виробляються як прямокутного, так і круглого перерізу.
• Односекційні клапани можуть виготовлятися за висотою (Н) від 100 мм до 2 425 мм, за шириною (В) від 100 мм до 1 500 мм, довжина корпусу (L) 170 мм. Ряд приєднувальних і габаритних розмірів круглих клапанів обмежений стандартними представленими в таблиці (див. нижче), але може бути розширений залежно від реальних вимог замовлення. Довжина корпусу круглих клапанів (L) 200 мм (350 мм).
• Повітряні клапани REG виготовляються в 4 варіантах виконання: Об'ємне (N); Корозійностійкий (CR); Вибухозахищене (V); Корозійностійкий вибухозахищений (CRV). Повітряний клапан вибухозахищений REG-L-V-EPV220(24)-Y2
• Клапани REG-L складаються: прямокутні — корпус з оцинкованої сталі та лопатки, виготовлені з профільованого листового оцинкованого профілю; круглі — суцільнокатаний круглий корпус і листова лопатка також виготовлена з оцинкованої сталі. Клапани REG-L у своєму складі не мають жодних ущільнювачів. Розкриття лопаток клапана — «паралельний».
• Як виконавчий механізм може використовуватися електропривод або ручка для ручного керування. Кінематика клапана — важелі та тяги. Стандартно клапани REG-L клемними коробками не обладнуються.
• Оскільки лопатка клапана зроблена зі сталевого профілю, що отримується на лінії профільування, то для оптимізації живого перетину цього клапана необхідно підбирати висоту зі стандартного ряду Н = 175; 325; 475; 625; 775; 925; 1075; 1225; 1375; 1525; 1675; 1825; 1975; 2125; 2275; 2425 мм. Клапани з розмірами за висотою чудовими від даних виготовлятимуться з прохідним перерізом близьким до уніфікованих розмірів Н, але з вищим упором (то є з меншим «живим» перерізом).
