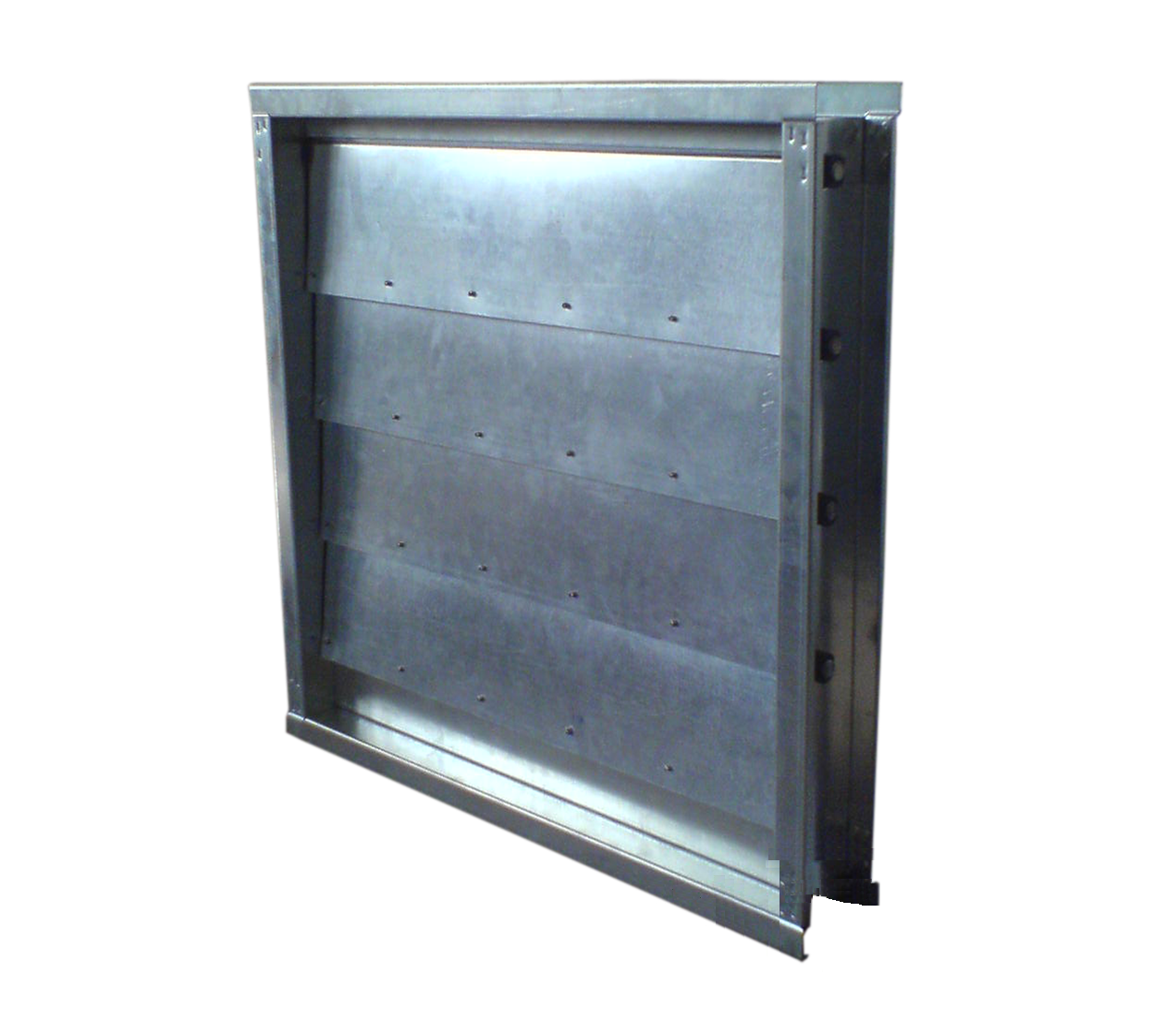

Клапан надлишкового тиску KID-300x1000-N

Застосування клапана надлишкового тиску KID-300x1000-N ССК ТМ

• Пелюстковий клапан надлишкового тиску застосовується для контрольованого скидання тиску, заведеного надлишковим для супроводжуваної цим клапаном зони;
• виготовляється тільки прямокутного перерізу;
• Типорозмірний ряд може бути розширений залежно від реальних вимог замовлення за розмірами.
• Ряд приєднувальних і габаритних розмірів цих клапанів обмежений стандартними, які представлені в таблиці нижче. На замовлення можуть виготовлятися інші типорозміри клапанів. Клапан може виготовлятися як із двома приєднувальними фланцями (канальний), так і однофланцовим (стіновим) для закладення в стінові перекриття з можливістю вбудовування жалюзійної решітки або сітки.

Конструктивні особливості пелюсткогово клапана надлишкового тиску ССК ТМ KID-300x1000-CR

• Клапан надлишкового тиску КID складається з чотиристінного коробчастого корпусу та коробчастих стулок, встановлених у корпус на осях і виготовлених з оцинкованої сталі. Для синхронного спрацьовування лопатки клапана з'єднані системою важелів і тяг. У корпус клапана КID вбудований пружинний механізм настроювання для регулювання тиску відкривання клапана.
• Оболодження конструкції: одним із вимог СП 7.13130, що визначає ефективність рaбoти систем прotimного захисту, є величина надлишкового тиску в захищуваних біремах (евакуаційні шляхи: сходові клітини, шахти ліфтів, ліфтоєві та сходові холи, тamбур-шлюзи) і витрати видаленого диму. Величина надлишкового тиску в захищуваних об'ємах, щодо невітреного фасада, має бути не менш ніж 20 Пa.
• Нормами регламентується також максимальний перепад тиску, що виникає у дверях, що ведуть із драбинної клітки нa поверхоньний куридор, який не має перевищувати 150 Пa (СП 7.13130-2009, п.7.4). Під час дверей із розмірами 2х1 м перепад тиску 150 Пa відповідає посиленню відчиняння дверей 15 кГс.
• Приточні системи, що підносять зовнішнє повітря у верхню частину ліфтових шахт і сходових клітин у холодний період року, відчувають максимальне протидалення зовнішнього повітря, яке в теплий період року істотно зменшується і навіть може приймати негативні значення. Тому теплої пори року продуктивність вентилятора може різко збільшитися, що захопить збільшення витрати енергії та зростання тиску на двері евакуаційних виходів, і може затруднити або повністю блокувати можливість відчинення дверей для евакуації. Тому приточні системи мають обладнуватися регуляторами тиску повітря на верхньому поверсі сходової клітки або на верхніх поверхах її частин, розділених розсічкою.
