Вузол проходу УП 1-05 (D 500)
Ціну уточнюйте
В наявностіОпис
Характеристики
Інформація для замовлення
Применение узла прохода без клапана и без кольца для сбора конденсата УП 1-05 (диаметр 500 мм)
- Узлы прохода предназначены для установки в местах прохода металлических вентиляционных шахт круглого сечения через кровлю зданий в системах вытяжной вентиляции.

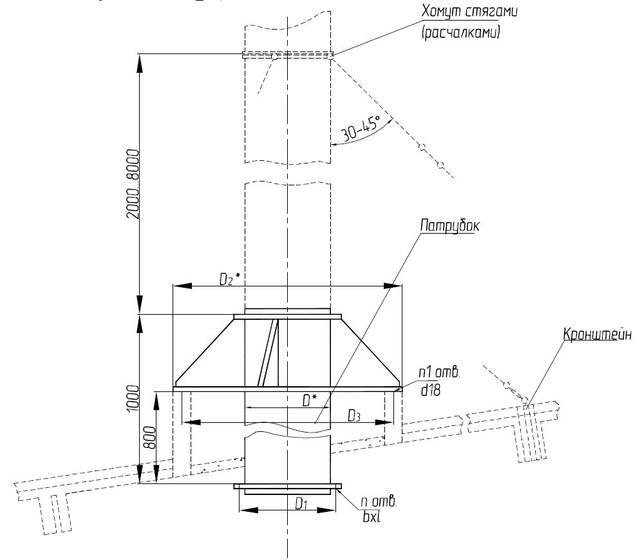

Конструктивные особенности узла прохода УП-1-5-500 D, мм
- Узел прохода УП состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий. Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или же воздуховода. Расчалки крепятся к шахте с помощью хомута, а к покрытию здания – кронштейнами. В тех случаях, когда возможно выпадение влаги из проходящей через шахту воздушно-газовой смеси, к внутренней поверхности патрубка приварен конденсатосборник.
- УП1 – узел прохода без клапана и кольца для сбора конденсата, (УП1 - УП1-10);
- Исполнение с ручным приводом рекомендуется применять в случаях стабильного режима работы, не требующего частого переключения.
- При ручном приводе управление производится с покрытия здания.
- В остальных случаях рекомендуется устанавливать клапаны с исполнительным механизмом и дистанционным или автоматическим управлением.
| Обозначение | D, мм | D1, мм | D2, мм | D3, мм | n | bxl | n1 | Масса, кг |
| без клапана и кольца для сбора конденсата | ||||||||
| Узел прохода УП 1 | 200 | 230 | 540 | 472 | 6 | 7x10 | 4 | 11,5 |
| Узел прохода УП-01 | 250 | 280 | 540 | 472 | 6 | 7x10 | 4 | 13,0 |
| Узел прохода УП-02 | 315 | 345 | 540 | 472 | 8 | 7x10 | 4 | 15,0 |
| Узел прохода УП-03 | 400 | 430 | 840 | 772 | 10 | 7x10 | 8 | 34,0 |
| Узел прохода УП-04 | 450 | 480 | 840 | 772 | 10 | 7x10 | 8 | 35,5 |
| Узел прохода УП-05 | 500 | 530 | 840 | 772 | 10 | 7x10 | 8 | 36,5 |
| Узел прохода УП-06 | 630 | 660 | 1140 | 1072 | 12 | 10x16 | 8 | 60,0 |
| Узел прохода УП-07 | 710 | 740 | 1140 | 1072 | 12 | 10x16 | 8 | 60,5 |
| Узел прохода УП-08 | 800 | 830 | 1140 | 1072 | 12 | 10x16 | 8 | 62,0 |
| Узел прохода УП-09 | 1000 | 1040 | 1340 | 1272 | 16 | 10x16 | 8 | 87,0 |
| Узел прохода УП-10 | 1250 | 1295 | 15920 | 1522 | 18 | 12x18 | 8 | 103,0 |
| Основні атрибути | |
|---|---|
| Виробник | ССК ТМ |
| Країна виробник | Україна |
| Маса | 36.5 кг |
| Внутрішні розміри, мм (D) | 500 |
| Довжина, мм | 1050 |
- Ціна: Ціну уточнюйте
