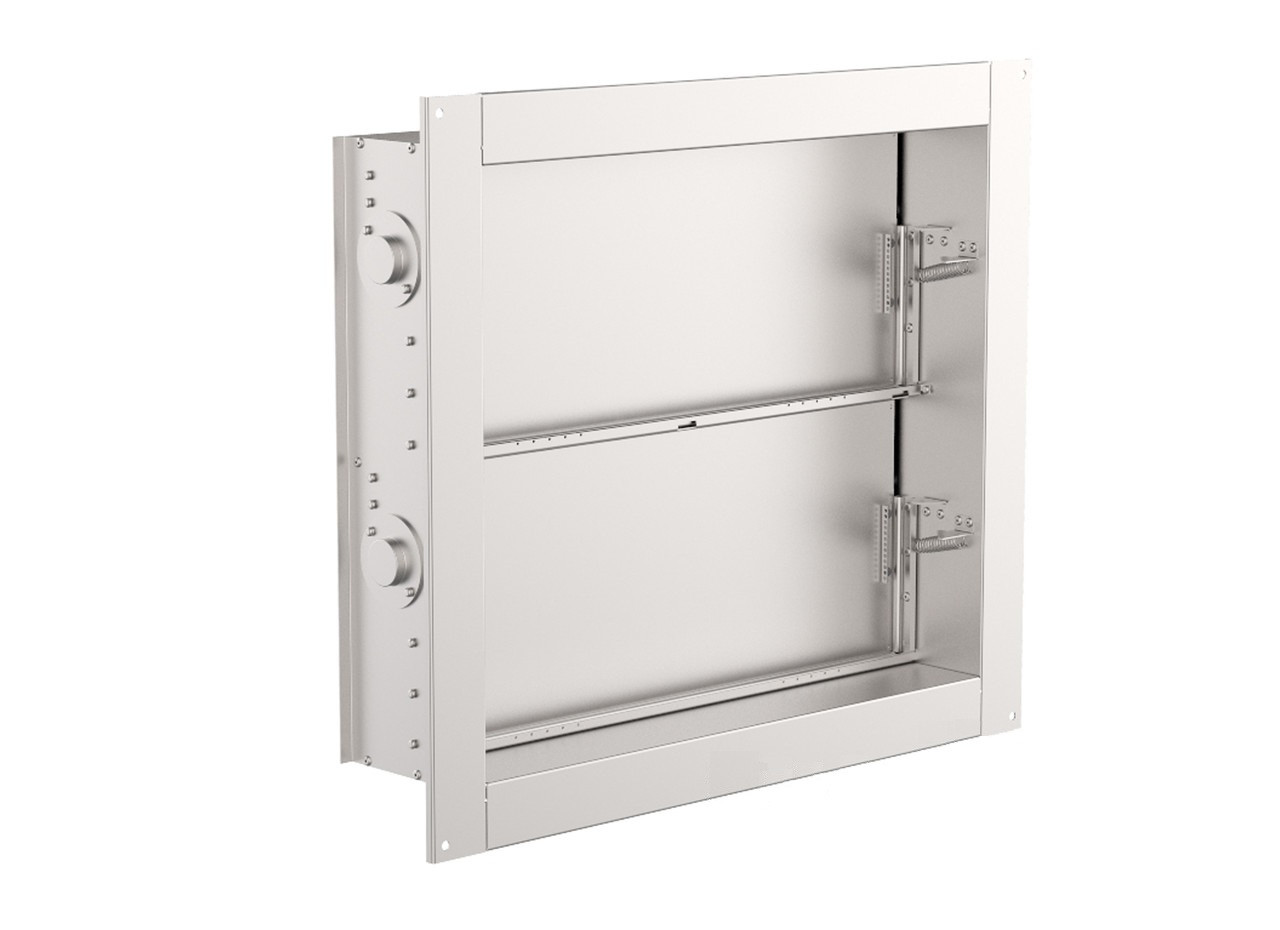

Клапан протипожежний надлишкового тиску OKS-650x650-2*f-N-0-0

Застосування клапана протипожежного надлишкового тиску OKS-650x650-2*f-N-0-0 ССК ТМ

• Клапани надлишкового тиску протипожежні OKS призначені для повноцінного обсягу продуктів, що видаляються в приміщеннях, які захищаються витяжною протидимною вентиляцією, за допомогою компенсувального подавання зовнішнього повітря з тамбур-шлюзів або ліфтових шахт. Клапани призначені для встановлення в огорожах тамбур-шлюзів або ліфтових шахтах, до яких безпосередньо примикають приміщення, що захищаються.

За функціональним призначенням клапани можуть застосовуватися як:

• Відповідають вимогам ДСТУ EN 12101-6:2016 "Систімо протидного захисту. Частина 7. Технічні вимоги до систем зі створення різниці тискі" (EN 12101-6:2005, IDI: EN 12101-6:2005/АС:2006,IDT)

Клапани надлишкового тиску OKS випускають круглого та прямокутного перерізу.

Клапани OKS виготовляють два типи:

• Канальний (прямокутного перерізу): 2 приєднувальні фланці;
• Стіновий (прямокутного перерізу): 1 приєднувальний фланець;

Варіанти виготовлення клапана протипожежного надлишкового тиску OKS

• Загальнопромислове N;
• Корозійне CR;

Конструкція клапанів протипожежного надлишкового тиску ССК ТМ OKS-650x650-2*f-N-RES-MRZ

• Клапани являють собою корпус прямокутного перерізу з поцинкованої сталі (загально промислове вироблення) або неіржавкої сталі (корозійностійкого виконання), зі встановленою всередині нього однією або кількома лопатками поворотного типу. Лопатка виготовлена з вогнетривкого матеріалу, який характеризується низьким коефіцієнтом теплопровідності, вологостійкості, морозостійкості й екологічності.
• Усередині корпусу встановлений пружинний механізм настроювання тиску початку відкриття клапана, регулювання здійснюється під час пусконаладки протидимної вентиляції.
• Конструкція клапана унеможливлює виліт лопатки за габарит корпусу в об'єм тамбур-шлюзів або ліфтових шахт. Клапани зберігають працездатність тільки за вертикального встановлення (що проходить потік — горизонтальний), водночас осі обертання лопаток мають бути паралельні підлозі, а пружинний механізм має бути нижче за осінь обертання лопаток.

Мінімальні та максимальні розміри клапана можливе — максимальне виготовлення клапанів):

• Канальне виготовлення: А = 150... 1200 мм: В = 200... 1200 мм:
• Стінове вироблення: А = 150... 1200 мм: В = 230... 1230 мм:
