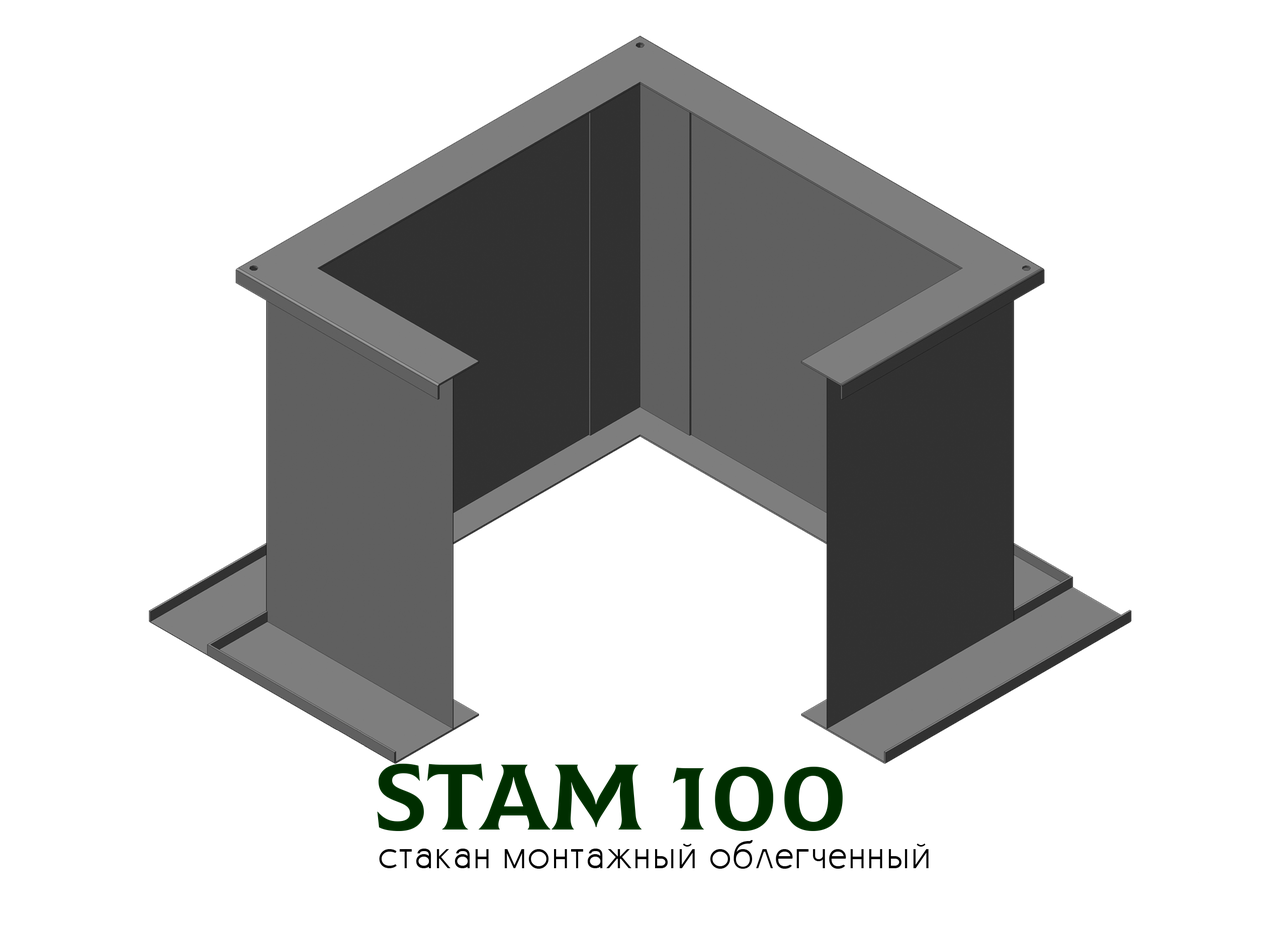

Стакан монтажний полегшений STAM 100-71-N

Застосування склянок монтажних полегшених STAM 102-71-N

• Склянки монтажні полегшені (без термоізоляції) серії STAM 100 призначені для застосування в проєкті будівельних конструкцій на будь-якому типі покрівлі будівель. STAM 100, STAM 102, STAM 103 призначені для встановлення на горизонтальній, STAM 110, STAM 112, STAM 113 — на похилій поверхні спільно з витяжними та приточними кришними вентиляторами KROS, KROV, UKROS, VKOP 0, OZA. У разі забезпечення належної ступеня вогнестійкості та зовнішньої теплоізоляції поєднуються з вентиляторами димовидалення KROV-DU/DUV, UKROS-DU/DUV.

Конструктивні особливості склянок монтажних полегшених STAM 103-71-N

• Конструкція полегшеної склянки серії STAM 100 являє собою збірну конструкцію, що складається з міцної зварної рами, що несе основне навантаження, та герметичної оцинкованої зовнішньої облицювання. Термоізоляція в підставці не передбачена та може бути виготовлена за місцем, у складі примикаючого покрівельного пирога. Під'єднання до вентиляційного каналу відбувається за монтажним фланцю болтами.

Пропонуються такі моделі монтажної склянки STAM для монтажу на покрівлі без ухилу:

• Монтажний стакан STAM 100 - без клапана
• Монтажний стакан STAM 102 — з вбудованим клапаном на витяжку
• Монтажна склянка STAM 103 — з вбудованим клапаном на приплив

Висота склянок без ухилу — 600 мм, розрахована на товщину снігового покриву не більш ніж 500 мм (з урахуванням товщини покрівельного пирога).

Для монтажу склянок на покрівлі з ухилом:

• Монтажна склянка STAM 110 — без клапана
• Монтажний стакан STAM 112 — з вбудованим клапаном на витяжку
• Монтажний стакан STAM 113 — з вбудованим клапаном на приплив. Постачаються з регульованими під час монтажу бічними опорами. Кут нахилу встановлюється під час монтажу на покрівлі, максимальний ухил — 1:2. Висота склянок із ухилом — 750-1150 мм, розрахована на товщину снігового покриву понад 500 мм (з урахуванням змінного кута монтажу в покрівлі).

Приєднувальні розміри STAM серії 100 уніфіковані з UKROS-DU/DUV, KROV-DU/DUV. ПОПЕРЕДЖЕННЯ ДОДАТКОВА КОМПЛЕКТАЦІЯ: • піддон POD • решітка R 50 • захист ZNT • дефлектор DF • зовнішні клапани GMK/REG, що монтуються знизу.

Пропонується додаткова комплектація:

• піддон POD
• сітка антивандальна
• решітка
• зонт ZNT
• дефлектор DF
• зовнішні клапани GMK/REG, монтовані знизу.

піддон POD сітка антивандальна решітка захист ZNT дефлектор DF зовнішні клапани GMK/REG, що монтуються знизу.
