Вентилятор осьовий димовидалення AF-DU

Застосування вентилятори осьового димовидалення AF-DUF400

• Призначені для видалення виникають при пожежі газів і одночасного відведення тепла за межі обслуговуваного приміщення або будівлі з метою проведення робіт по боротьбі з пожежею, з порятунку людей і обладнання.
• У системах протидимного вентиляції;
• В санітарно-технічних і виробничих установках;

Конструктивні особливості осьового вентилятора димовидалення AF-DUF600

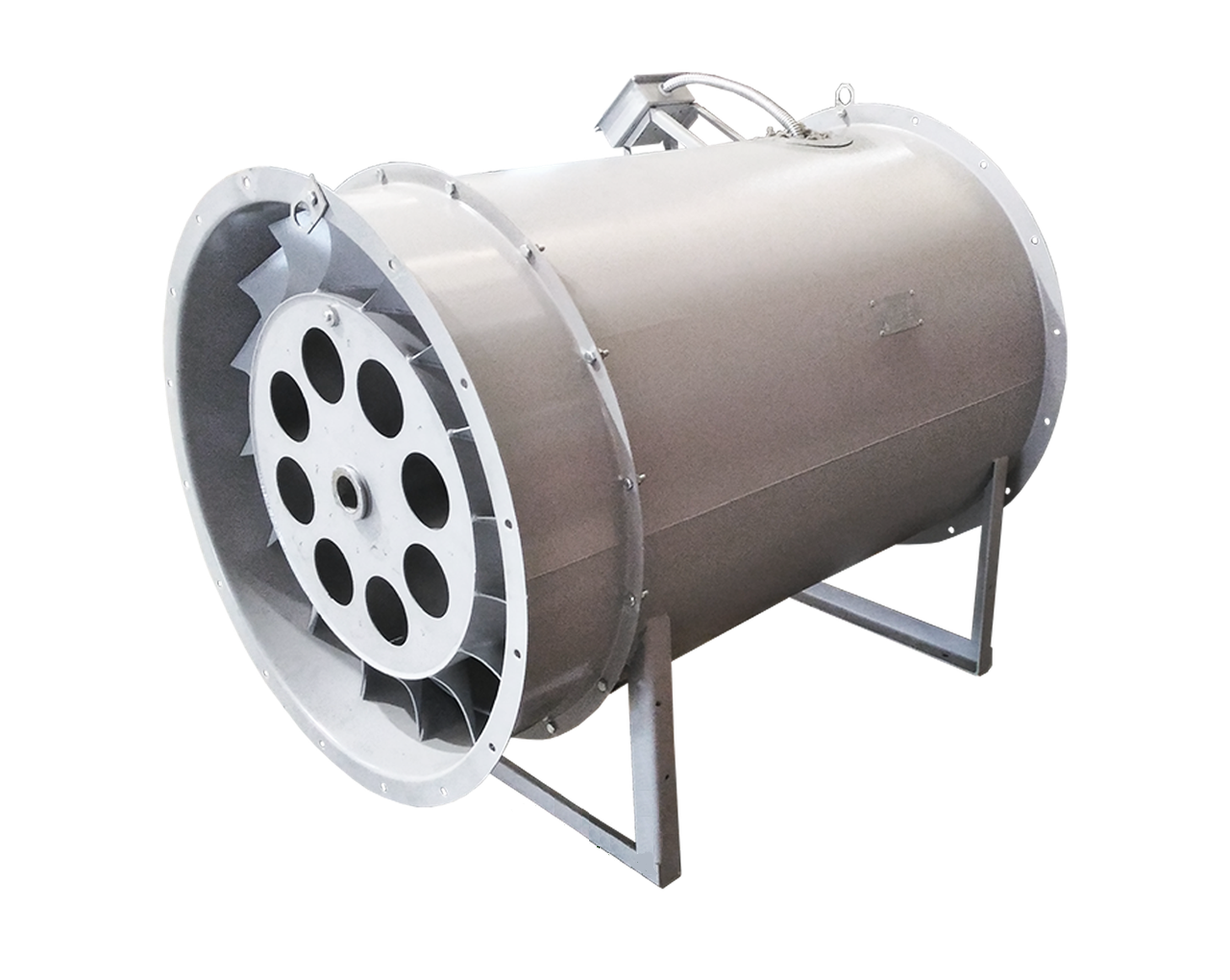

• Вентилятор осьовий димовидалення AF-DU складається з корпусу, робочого колеса, електродвигуна, захисного кожуха.
• Високонапірні і високовитратні вентилятори мають велику частку динамічного тиску в створюваному повному тиску. Для зниження втрат тиску на ділянках мережі, що примикають до вихідного перерізу вентилятора, і особливо при відсутності мережі на виході, рекомендується за вентилятором встановлювати вихідний канал з спрямляются апаратом (компонування 02 і 04). При цьому досягається зниження динамічного тиску вентилятора майже в 2,5 рази.
• Колесо має великий відносний діаметр втулки, що становить 70% від діаметра колеса, що обумовлено великими розмірами двигуна і наявністю захисного кожуха. Відмінною особливістю вентиляторів AF-DU є можливість установки лопаток колеса під різними кутами, завдяки цьому вентилятор з одним діаметром колеса забезпечує цілу область режимів. Вентиляторы имеют четыре компоновки, отличающиеся креплением обечайки и наличием спрямляющего аппарата (СА): СА и стойка отсутствуют (компоновка 01); СА есть, стойка отсутствует (компоновка 02); СА отсутствует, стойка есть (компоновка 03); СА и стойка есть (компоновка 04). Все элементы вентилятора имеют защитнодекоративное лакокрасочное покрытие.
• При отсутствии сети на входе необходимо перед вентилятором устанавливать входной коллектор.

Условия эксплуатации вентиляторов осевых дымоудаления AF-DUF

• Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей. При монтаже вентилятора перед ним и после него должны быть прямые участки канала диаметром, равным диаметру D колеса, и длиной не менее 4D перед вентилятором и 2D за вентилятором. Вентиляторы могут эксплуатироваться в условиях умеренного (Y) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150.
• Температура окружающей среды от минус 45° С до +40° С для умеренного климата, от минус 10° С до +50° С для тропического климата;
• Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
