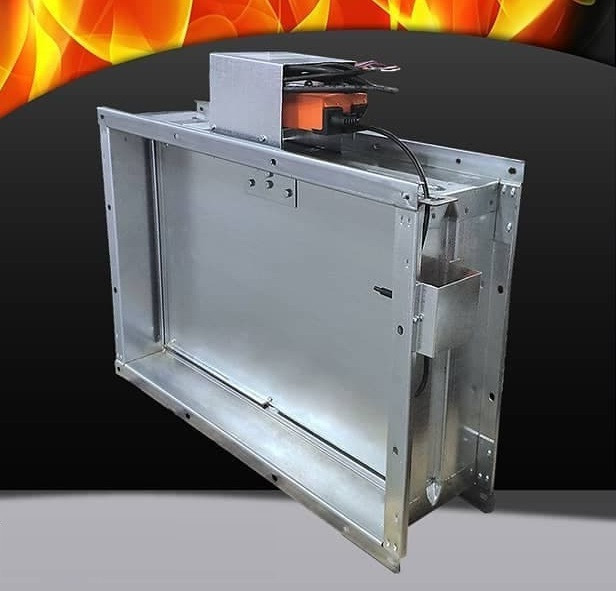

Клапан протипожежний KPU-1N-ON-250х250-2*f-EMP220(24)-out-72

Застосування клапана протипожежного універсального з електромагнітом KPU-1N-ON-250х250-2*f-EMP220(24)-out-72-0-0-0-0-0 ССК ТМ

Клапани протипожежні універсальні KPU призначені для автоматичного перекриття отворів в огороджувальних будівельних конструкціях, для перекриття технологічних прорізів і отворів у місцях проходу вентиляційних каналів через міжповерхові перекриття, стіни, перегородки, а також для перекриття отворів в огороджувальних конструкціях припливно-витяжних каналів протидимного вентиляції.

За функціональним призначенням клапани можуть застосовуватися в якості:

• Клапанів вогнезатримуючих (O); Відповідно до вимог СНиП 2.04.05, ДБН Ст. 1.1.7-2002. Межа вогнестійкості: E 180
• Клапанів димових (D). Згідно з вимогами СНиП 2.04.05, ДБН Ст. 1.1.7-2002. Межа вогнестійкості: EI 120.

Клапани KPU-1N випускають круглого і прямокутного перерізу.

Протипожежні клапани виготовляють трьох типів:

• Канальний (прямокутного і круглого перерізу): 2 приєднувальних фланця; електропривод зовні, електромагніт зовні);

1. Прямокутного перерізу (глибина корпусу L = 180 мм)
2. Круглого перетину (глибина корпусу L = 220-415 мм, діаметр - не більше 710 мм).

• Стіновий (1 приєднувальний фланець; виконавчий механізм всередині)

1. Прямокутного перерізу (глибина корпусу L = 300 мм)

• Ниппельный (ниппельное приєднання, виконавчий механізм зовні)

1. Круглого перетину (глибина корпусу L = 250-415 мм, діаметр - не більше 710 мм).

Варіанти виконання клапана протипожежного KPU-1N

• Загальнопромислове;
• Вибухозахищене (крім стінового типу);
• Коррозионостойкое;
• Вибухозахищене коррозионостойкое (крім стінового типу);

Конструкція клапанів протипожежних універсальних з електромагнітним приводом KPU-1N-ON-250x250-1*f-EMP220(24)-in-72-0-0-0-0-0 ССК ТМ KPU-1N

Всполнительный механізм:

• призначення O:

1. Електромагніт (тільки для виконання «N»);
2. Електропривод з вбудованою поворотною пружиною і терморазмыкающим пристроєм;
3. Плавкою вставкою (72° З) і поворотною пружиною, тільки Про (тільки для виконання N).

• призначення D:

1. Електропривод типу «відкрито/закрито»;
2. Електромагніт (тільки для виконання «N»);

• Корпус – один загальний корпус круглого або прямокутного перерізу, виконаний зі сталі;
• Лопатка – стулкова поворотного типу. В якості матеріалу лопатки для призначення O, використовується вогнестійкий матеріал. В якості ущільнення на торцевій поверхні лопатки розміщується термовспучивающийся матеріал. Для клапана призначення D лопатка має порожнисту коробчату конструкцію, виконану із сталі. Може мати виліт за габарити корпусу.
• Загальнопромислове виконання (N) являє собою стандартну універсальну конструкцію клапана з мінімізованої елементною базою з використанням оцинкованої низьколегованої сталі. Клапани виконання «N» не підлягають встановлення в трактах і каналах приміщень категорії А і Б пожаровзрывоопасности, в місцевих отсосах пожежовибухонебезпечних сумішей.
