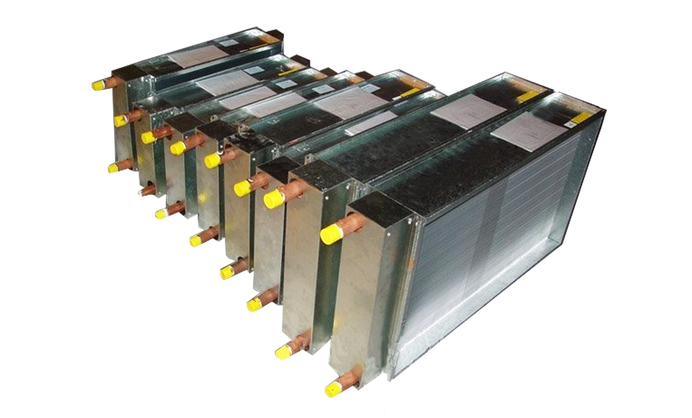

Водяний теплообмінник ВНВ243.2-078-050-03-1.8-06-2 (КСК 4-8)

Мідно-алюмінієві теплообмінники виготовляються як по параметрам і розмірами існуючих стандартних калориферів (КП, КСК, КВБ, КВС), так і будь-яких інших нестандартних розмірів (від 200х200 до 3000х2000 мм) під практично будь-які задані параметри. Теплообмінники, що працюють на гарячій воді, називаються ВНВ-243, на пару - ВНП-243, на холодній воді, гліколі та фреоні - ВВВ-243. Виготовляються за європейською технологією, що забезпечує високу ефективність та енергозбереження.

• Під замовлення виготовляються повітронагрівачі ВНВ (водяні) нестандартного ряду, а так само повітроохолоджувачі водяні і фреонові (ВВВ), замовлення приймається за заповненого опитувального листа.
• Теплообмінники типоряду ГОСТ можуть використовуватися як повітроохолоджувачі;
• Під замовлення виготовляються парові теплообмінники типоряду ГОСТ (6-12 розміри).

По використовуваному теплоносію теплообмінники розділяються на наступні групи: — ВНВ 243 (водяний повітронагрівач) — в якості теплоносія використовується гаряча вода; — ВВВ 243 (повітроохолоджувач) — у якості енергоносія використовуються холодна вода, розчини етиленгліколю та пропіленгліколю. Конструкція та технологія виготовлення даних теплообмінників в основному ідентичні. Конструктивні і технологічні особливості кожного типу будуть обговорені нижче. Теплообмінник складається з одного або більше рядів мідних трубок з зовнішнім діаметром 12 мм, оребрених теплообмінними елементами у вигляді гофрованих пластин з алюмінієвої фольги товщиною 0,12...0,25 мм Трубки об'єднані в групи, кінці яких упаяні в колектори з сталевих або мідних труб, через які здійснюється вхід і вихід теплоносія або хладагента. Для з'єднання з зовнішньою системою на колекторах є спеціальні патрубки, що забезпечують зварне, різьбове або фланцеве з'єднання. За погодженням із споживачем теплообмінники виготовляються з розмірами фронтального перерізу від 200×100 (мм) до 3000×2000 (мм). Нагрівання або охолодження повітря відбувається при його проходженні через теплообмінник в процесі взаємодії з мідними трубками і алюмінієвими пластинами. У порівнянні зі сталевими калориферами використання мідно-алюмінієвих елементів підвищує ефективність теплопередачі і знижує енерговитрати, але накладає додаткові вимоги до монтажу та експлуатації цих пристроїв. Конструкция водяных теплообменников позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя совпадают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды. При выборе схемы необходимо учитывать, что работа воздухонагревателя в противоточном режиме позволяет получить прибавку 10% тепловой мощности, а использование прямоточной схемы существенно уменьшает риск замораживания теплообменника. При розрахунковій температурі повітря на вході в повітронагрівач вище мінус 15 °С доцільно застосовувати противоточную схему, як забезпечує більш ефективний знімання, а при більш низьких темпера$ турах — прямоточну, як більш безпечну. Для повітроохолоджувача застосовується тільки протівоточная схема, т. к. загроза заморожування відсутня.
