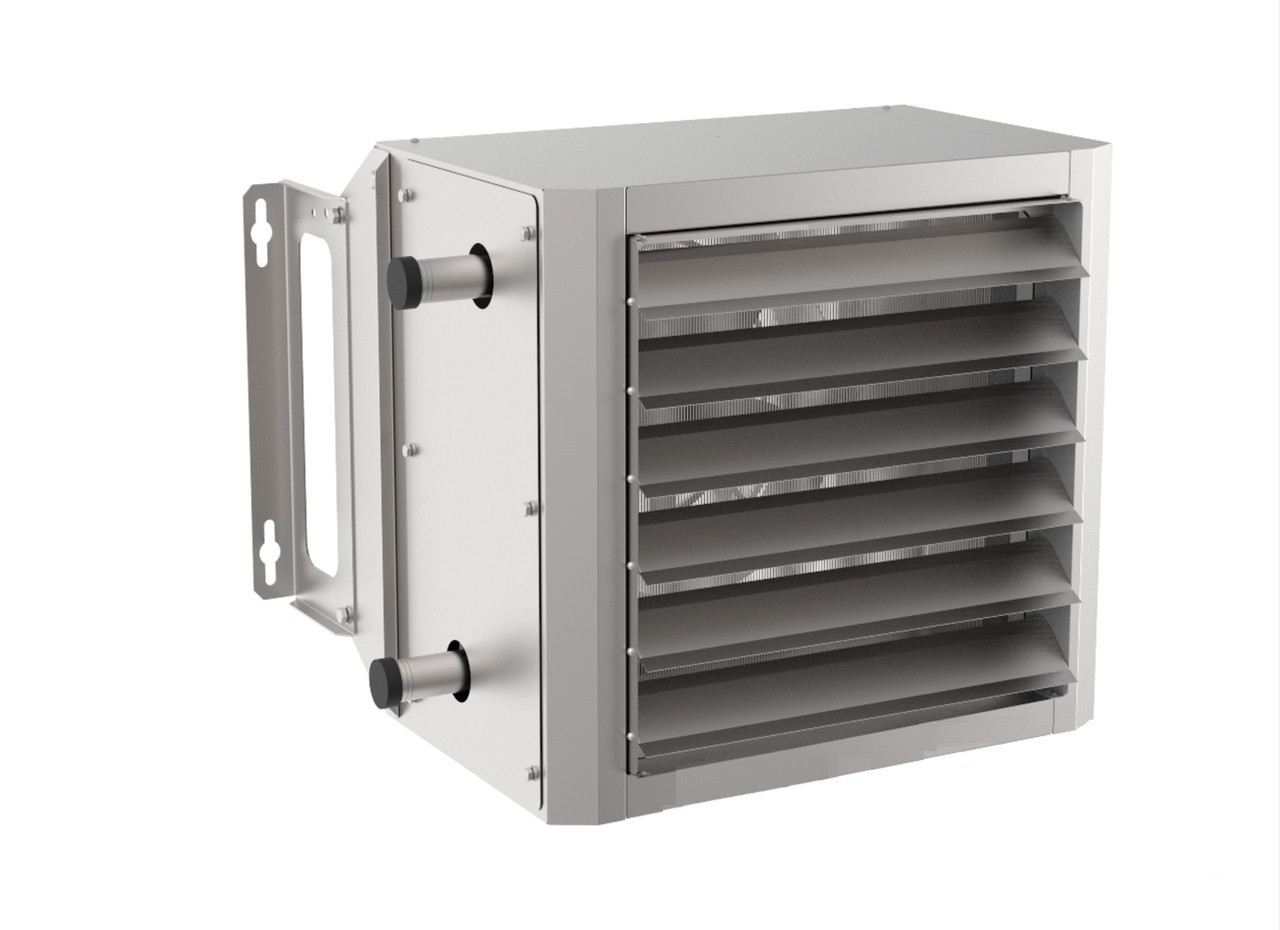

Агрегат повітряного опалення водяна AVN-W-2-2

Агрегат повітряного опалення АVN-W здійснює нагрів рециркуляційного, зовнішнього або змішаного повітря з використанням теплоносія у вигляді гарячої води і призначений для повітряного опалення приміщень. Для використання АVN-W в якості повітроохолоджувача необхідно забезпечити подачу холодної води і наявність піддону для збору конденсату. Робоче положення — вертикальне або горизонтальне. Агрегати серії АVN-W відносяться до опалювального вентиляційного обладнання і можуть бути використані за прямим призначенням у всіх приміщеннях, у яких допускається місцева рециркуляція нагрітого повітря. Для подачі зовнішнього повітря необхідно використання спеціальних пристосувань. Агрегати призначені для експлуатації в умовах помірно-холодного клімату (YHL 3 по ГОСТ 15150) у критих приміщеннях без регулювання температурних умов. Використання АVN-W в приміщеннях з особливими вимогами щодо складу повітря можливе лише після додаткового узгодження з виробником.

Конструкція повітряно-опалювального агрегату водяного AVN-W-2-2

• Вентилятор: Використовуються малошумні осьові вентилятори з електродвигуном із зовнішнім ротором, що забезпечують мінімальні вібрації і рівня шуму. Живлення електродвигуна вентилятора 220 В з можливістю плавного регулювання швидкості обертання.
• Теплообмінник: В якості нагрівача використовуються пластинчасті мідно-алюмінієві теплообмінники. У складі теплообмінника використовується мідна трубка з мінімальними шорсткостями внутрішньої поверхні, що перешкоджає засмічення і корозії протягом тривалого періоду часу. Обребрення теплообмінника з алюмінієвої фольги має крок 2,5 мм, що дозволяє працювати в умовах запиленого повітря і робити промивку в разі забруднення. Для кожного типорозміру АVN-W споживач може вибрати двох-, трьох - або чотирирядний теплообмінник (див. таблицю теплопродуктивність AVN-W). Для з'єднання з зовнішньою системою використовуються сталеві патрубки з різьбою G1". Робочий тиск води в теплообмінниках АVN-W повинно бути не більше 1,6 МПа, а температура не повинна перевищувати 150 º С. При виготовленні теплообмінники піддають випробуванню тиском 2,0 МПа, що гарантує достатній запас міцності. Вода не повинна містити хімічно активних, по відношенню до міді і сталі, речовин. Не допускається присутність абразивних і механічних частинок, здатних пошкодити або закупорити мідні трубки. При подачі холодної води з температурою вище температури точки роси входить в агрегат повітря, теплообмінник АVN-W працює як повітроохолоджувач, що дозволяє розширити діапазон використання АVN-W. При використанні агрегату для охолодження повітря з холодоносієм, що мають температуру 7...12º С, необхідно додатково вказати в замовленні піддон для збору конденсату.
• Повітророзподільник: Від його конструкції залежать розміри та конфігурація повітряного потоку, ефективність використання подається тепла і рівень комфорту на робочих місцях. При виборі АVN-W слід враховувати геометрію зони обігріву, яка задається конструкцією повітророзподільника.
