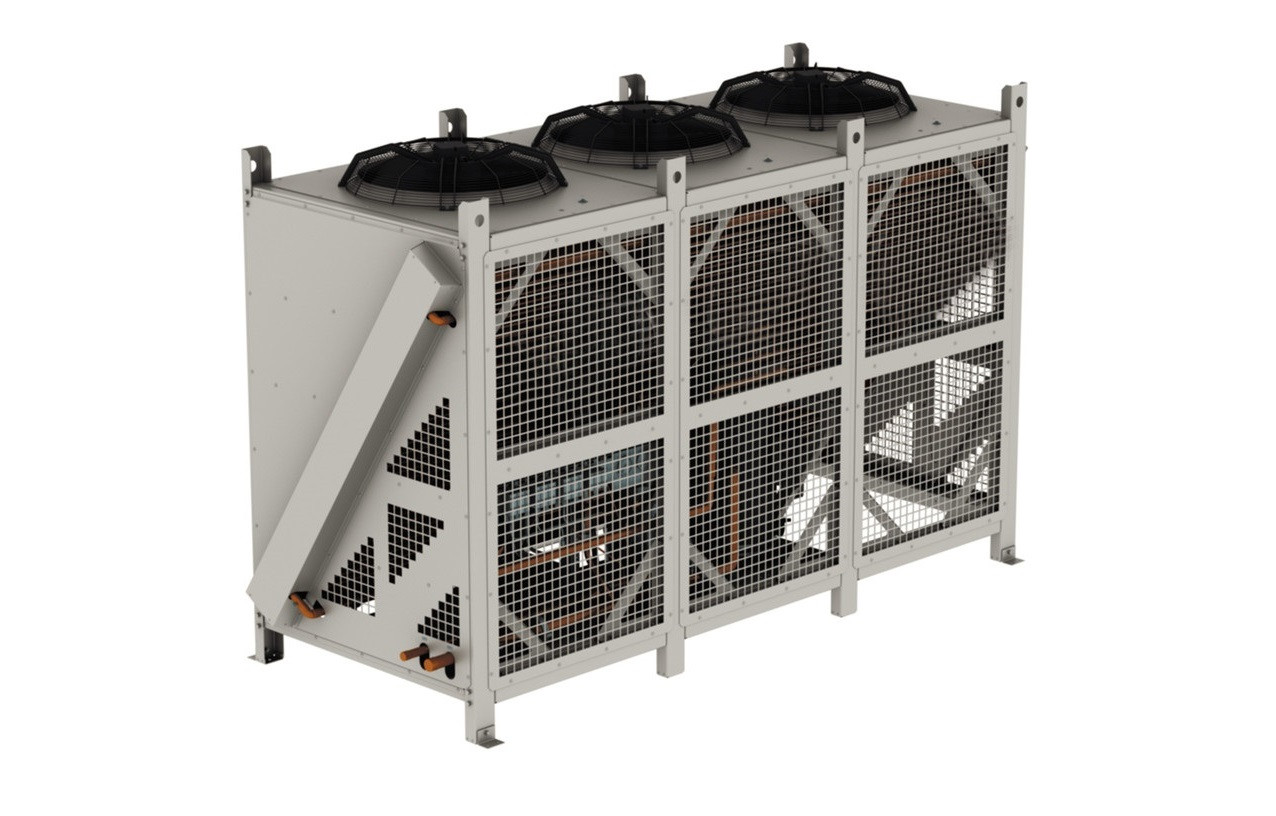

Компресорно-конденсаторний блок МАКК 120-1252-МК

Компресорно-конденсаторні блоки служать основою будь холодильної системи і відповідають за підготовку рідкого хладагента, який подається у випарники фреонових систем. Можуть використовуватися як зовнішній джерело холоду для центральних кондиціонерів VRS, канальних повітроохолоджувачів і т. д. Призначені для зовнішньої установки, температура експлуатації до - 40°С (з зимовим комплектом). Стандартно компресорно-конденсаторні блоки MAKK пропонуються з мінімально необхідним набором комплектуючих. Для більш зручного та швидкого монтажу пропонується опція MK - вбудований монтажний комплект, змонтований на заводі - виробнику.

Розшифровка маркування агрегату на прикладі MAKK 120-1252-MK-PR-WS

• тип агрегату - MAKK
• серія агрегату - 120
• типорозмір - 1252
• вбудований монтажний комплект (MK - комплектується, 0 - відсутній) - MK
• регулятор продуктивності (PR - комплектується, 0 - відсутній) - PR
• зимовий комплект (тільки для ККБ з опцією MK) (WS - комплектується, 0 - відсутній ) - WS

Переваги компресорно-конденсаторних блоків MAKK

• Високоефективні спіральні компресори з низьким рівнем шуму і внутрішньої теплової захистом;
• Корпус компресорно-конденсаторного блоку MAKK виконаний з оцинкованих сталевих панелей з порошковим поліефірним покриттям;
• Система автоматики компресорно-конденсаторних блоків MAKK гарантує високу надійність системи управління;
• Осьові вентилятори з низьким рівнем шуму;
• Великий набір додаткових опцій.

Конструкція компресорних-конденсаторних блоків МАКК 120-1252 МК

• Корпус : корпус компресорно-конденсаторного блоку MAKK виготовлений з оцинкованих сталевих панелей з порошковим поліефірним покриттям, стійких до впливу зовнішніх факторів. Компресор і основні компоненти холодильного агрегату розміщуються таким чином, щоб полегшити роботи по технічному обслуговуванню і ремонту устаткування. Знімні зовнішні панелі забезпечують зручний доступ до компонентів установки.
• Компресор: високоефективні спіральні компресори з низьким рівнем шуму і внутрішньої теплової захистом встановлюються на гумових виброопорах. Компресори стандартно поставляються з нагрівачем картера.
• Конденсатор повітряного охолодження: Батарея конденсатора компресорно-конденсаторного блоку MAKK виготовлена з мідних труб і алюмінієвих ребер, що забезпечують ефективний теплообмін. Велика теплообмінна поверхня дозволяє експлуатувати компресорно-конденсаторні блоки MAKK навіть при дуже високій температурі зовнішнього повітря до + 45° С. У разі, якщо агрегат встановлюється в агресивних середовищах, за запитом може бути проведена захисна обробка обребрення конденсатора. Конденсатор зі спеціальним гладким ребрами, без насічок, з великим кроком ламелей від 2,5 до 2,0 мм (вище стандартних для європейських норм 1,2 - 1,8 мм] стійкий до тривалої роботі у важких умовах, легко очищається від забруднень, стійкий до брудного міському повітрю. Товщина ребер 0,12 мм дозволяє проводити очищення мийкою високого тиску без ризику пошкодження ламелей.
• Осьові вентилятори: Електродвигуни вентиляторів оснащені вбудованою теплової захистом. Конструкція лопатей забезпечує низький рівень шуму. Кожен вентилятор обладнаний захисною решіткою.
• Система автоматики: Релейна система автоматики компресорно-конденсаторних блоків MAKK забезпечує високу надійність системи управління, а також простоту експлуатації і обслуговування. Обладнання повністю зібрано і випробувано на заводі - виробнику. В стані поставки компресорно-конденсаторний агрегат MAKK заправлений азотом сухим чистим по ГОСТ 9293 - 74 консервационным тиском.
• Кліматичне виконання: Агрегати MAKK стандартно виготовляються в кліматичному виконанні: Y1 (зберігання від - 30° С до + 50° С, експлуатація від - 5°С до + 45°С). За спец. замовлення доступні різні кліматичні виконання, наприклад YHL1.
• Контури: Агрегати MAKK бувають одноконтурними і двоконтурні. MAKK 330 і MAKK 120 - і двоконтурні можуть працювати на 2 незалежних холодильних контури рівній холодопродуктивності.

У стандартну комплектацію компресорно-конденсаторних блоків МАКК-120 входить базовий набір комплектуючих:

• Компресори з розвантаженим пуском і теплової захистом;
• Нагрівач картера компресора;
• Шафа управління;
• Захисно-комутаційна апаратура;
• Запобіжні реле високого і низького тиску;
• Запобіжний клапан на боці високого тиску;
• Реле тиску конденсації (управління вентиляторами конденсатора);
• Сервісні штуцери;
• Реле контролю чергування фаз.

Опція МК (вбудований монтажний комплект). Для надійної роботи компресорно-конденсаторних блоків МАКК, а також для більш зручного і швидкого монтажу агрегату рекомендується опція МК – вбудований монтажний комплект, змонтований на заводі-виробнику.

• Фільтр-осушувач;
• Соленоїдний вентиль;
• Оглядове скло;
• Ресивер рідкого холодоагенту;
• Манометри високого та низького тиску

Додаткові опції:

• Опція RР (регулятор продуктивності). Опція RP призначена для захисту від обмерзання випарника. Дозволяє опосередковано регулювати потужність охолодження агрегату.
  В агрегатах МАКК 310, МАКК 110 і МАКК 120 опція RP являє собою гідравлічний регулятор, який автоматично змінює витрата холодоагенту через випарник при зміні теплового навантаження. З встановленим регулятором продуктивності при низьких теплових навантаженнях на випарник частина холодоагенту перепускается повз випарника, приводячи його потужність у відповідність з необхідної холодопродуктивності. В агрегатах МАКК 320 та МАКК 330 опція RP реалізується за допомогою відключення по реле тиску одного компресора (для кожного контуру).
• Опція WS (зимовий комплект). Опція WS включає в себе гідравлічний регулятор тиску конденсації та іншу необхідну арматуру. Клапан регулятора тиску конденсації налаштовується на певну температуру конденсації (заводська настройка: +35°С). При зниженні температури конденсації нижче встановленого значення (у холодний період року), клапан обмежує витрата холодоагенту через конденсатор. Опція WS дозволяє експлуатувати агрегат при температурі зовнішнього повітря до мінус 40°С.
• Опція АМ (малошумне виконання). Опція АМ полягає в шумоізоляції компресорного відділення холодильного агрегату. Опція доступна не для всіх
  агрегатів.
  УВАГА! Опції RP (регулятор продуктивності), WS (зимовий комплект), АМ (малошумне виконання) доступні тільки для ККБ з опцією МК (вбудований монтажний комплект).

Додаткове обладнання:

• МАКК-МОК Окремий монтажний комплект: Для ККБ в стандартній комплектації рекомендується додатково купувати окремий монтажний комплект МАКК-МОК. Це дозволить полегшити монтаж агрегату, а також підвищити надійність роботи системи.
• МАКК-РЕС Ресивер: Ресивер рідкого холодоагенту МАКК-РЕС. При монтажі ККБ перед випарником повинен бути встановлений ТРВ.

Робота на інших холодоагентах:

• Агрегати МАКК 120 можуть працювати на холодоагенті R134А, при цьому робочі характеристики будуть відрізнятися від характеристик агрегатів, що працюють на холодоагенті R407C.
