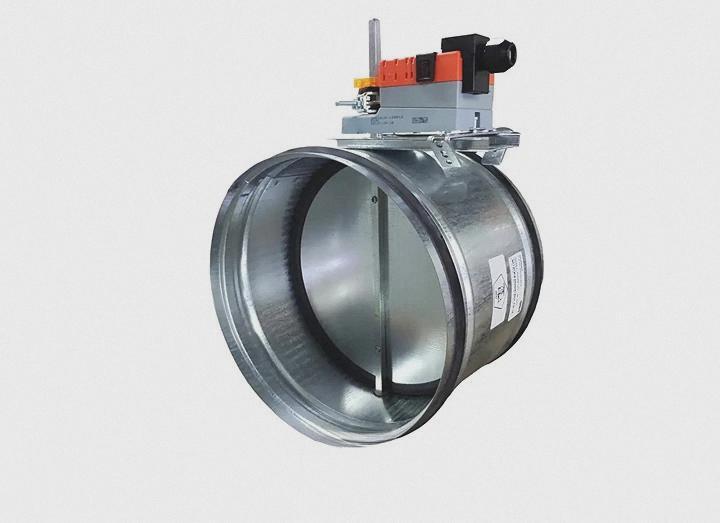

Клапан повітряний круглий з електроприводом C-KVK-315-М220(24)-S

Застосування круглого канального універсального повітряного клапана з електроприводом відкрито-закрито C-KVK-315-М220(24)-S ССК ТМ

• Повітряний клапан призначений для регулювання витрати припливного і витяжного повітря в системах круглої канальної вентиляції і кондиціонування;
• Клапан може використовуватися для рециркуляційного повітря;
• Застосовують для герметизації внутрішнього об'єму вентиляційних мереж;
• Оброблюваний повітря повинен бути підготовлений, не зобов'язаний утримувати волокнисті, тверді, клейкі або агресивні домішки;
• Допустимий вміст пилу і твердих домішок не більше 0,1 г/м3;
• Допустима температура переміщуваного повітря від мінус 30° С до плюс +50° С.

Конструкція канального повітряного універсального круглого перерізу клапана з електроприводом відкрито-закрито ССК ТМ C-KVK-315-М220(24)-S

• Клапан універсальний має круглий перетин і має круглий корпус з встановленою всередині лопаткою. Така конструкція забезпечує пропорційну залежність витрати повітря через клапан від кута повороту лопатки.
• Конструктивні елементи клапана виготовлені з оцинкованої сталі. По периметру лопатка забезпечена гумовим ущільнювачем.
• В якості виконавчого механізму застосовується: ручний привід для місцевого ручного керування або електропривод для дистанційного керування клапаном.
• Для повітряних клапанів використовують приводи «відкрито-закрито» або з пружинним поверненням плавного регулювання або двопозиційні 220 В або 24 в
• Клапан зберігає працездатність незалежно від просторової орієнтації.

Позначення приводів повітряних клапанів: M — привід без поворотної пружини; F — привід з поворотною пружиною; 220 — напруга живлення 220 В; 24 — напруга живлення 24 В; S — наявність додаткових контактів; SR — привід з аналоговим управлінням («плавного регулювання»)

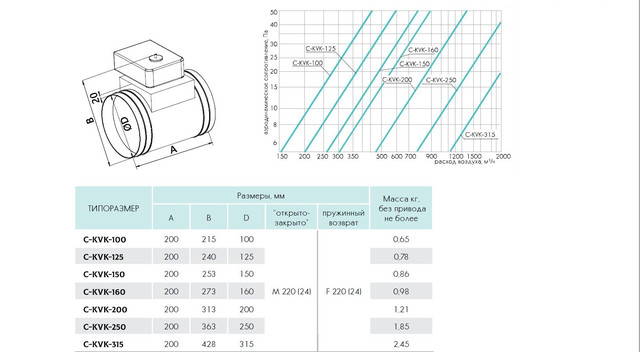

Нижче представлена таблиця, діаграма падінь тиску , так само канальні повітряні клапани C-KVK виготовляється в інших діаметрах.
