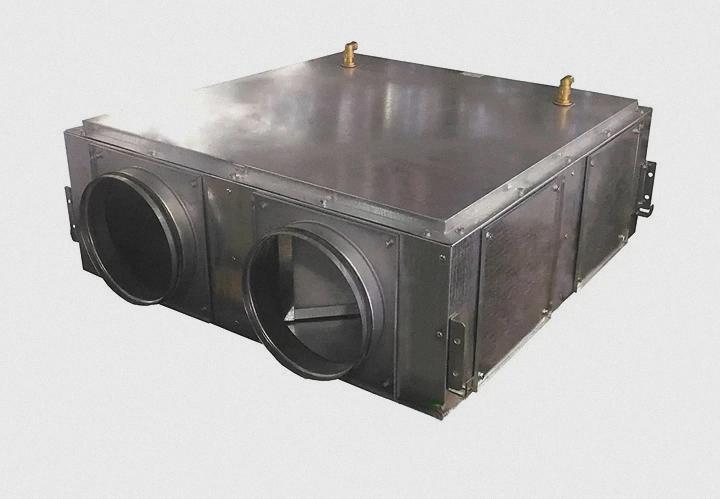

Застосування канального пластинчастого теплоутилізаторів для круглих каналів C-PKT-K-100 ССК ТМ
- Пластинчастий Рекуператор встановлюється в канальних системах вентиляції і кондиціонування виробничих і житлових приміщень;
- Утилізує теплову енергію витяжного повітря;
- Дозволяє використовувати зекономлену енергію для обігріву (охолодження) припливного повітря;
- Використання утилізатора з перекрестноточным теплообмінником доцільно у випадках, коли відсутня рециркуляція повітря або в якості допоміжного енергозбереження;
- Ефективність теплоутілізаціі знаходиться в залежності від співвідношення витрат припливного і витяжного повітря і різниці температур на вході в теплообмінник, і має можливість досягати 70%;
- Оброблюваний повітря не повинен містити липких і волокнистих матеріалів, вибухонебезпечних газових сумішей і агресивних речовин;
- Вміст пилу і твердих домішок не повинно бути більше 0,1 г/м3.
Конструкція пластинчастого рекуператора для круглих каналів ССК ТМ C-PKT-K-100
- Теплоутилізатор складається з рекуперативного перекрестноточного теплообмінника всередині спеціального корпусу. Утилізатор укомплектовані фільтрами класу G3, піддон для конденсату.
- Корпус теплоутилізаторів виготовляється з оцинкованої сталі.
- Теплоізоляційна поверхню утилізатора утворена гофрованими пластинами з алюмінієвої фольги.
- Принцип роботи пластинчастого рекуператора. Витяжне повітря, що видаляється з обслуговуваного приміщення протікає по кожному другому каналу між пластинами рекуперативний теплообмінник, нагріваючи їх (в зимовий період) або ж охолоджуючи (у літній період).
- Оброблюваний припливне повітря протікає через інші канали теплообмінника, поглинаючи тепло нагрітих пластинок або ж навпаки охолоджуючись.
Рекомендації по монтажних робіт теплоутилізаторів пластиначатого C-PKT-K-100.
- Пластинчастий теплоутилізатор передбачає горизонтальну установку.
- При цьому повинен бути забезпечений відвід конденсату з витяжного вентиляційного каналу. З цією метою слід забезпечити ухил відповідного ділянки вентиляційного каналу довжиною від 1 до 3 метрів, який повинен бути надійно герметизований. У нижній точці каналу потрібно передбачати патрубок для зливу конденсату.
- Напрямок подачі повітря - через рекуператор або ж в обхід нього на прийдешній ділянку припливної вентиляційної системи регулюється з допомогою певного клапана байпаса, який повинен враховуватися в системі окремо.
- При монтажі теплоутилізаторів потрібно передбачати сервісний доступ для його обслуговування(сервісу): час від часу треба проводити очистку теплообмінної поверхні утилізатора.
- Для зручності монтажу круглого канального пластинчастого теплоутилізаторів в малогабаритних стаціонарних системах вентиляції і кондиціонування, утилізатор забезпечений приєднувальними патрубками, які легко переставляються. Це дозволяє урізноманітнити призначення розведення повітроводів, провідні й ті, що власне відводять повітряні потоки від теплоутилізаторів.

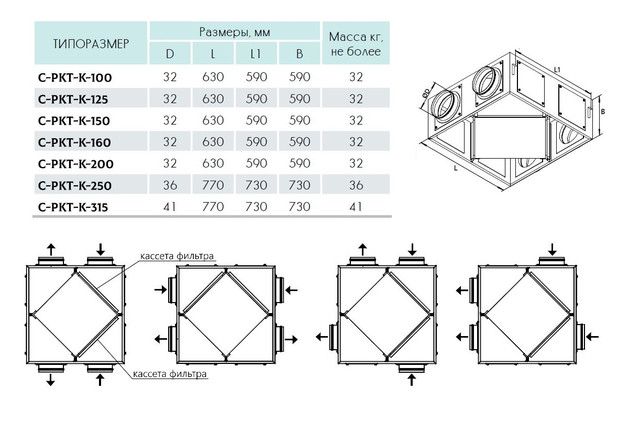

Нижче представлені розміри та інші типорозміри канальних пластинчастих теплообмінників C-PKT-K
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 32 кг |
Тип рекуператора | Пластинчастий |
Ефективність рекуперації тепла | 70 % |
Габаритні розміри | |
Висота | 225 мм |
Довжина | 685 мм |
Ширина | 685 мм |
- Ціна: Ціну уточнюйте
