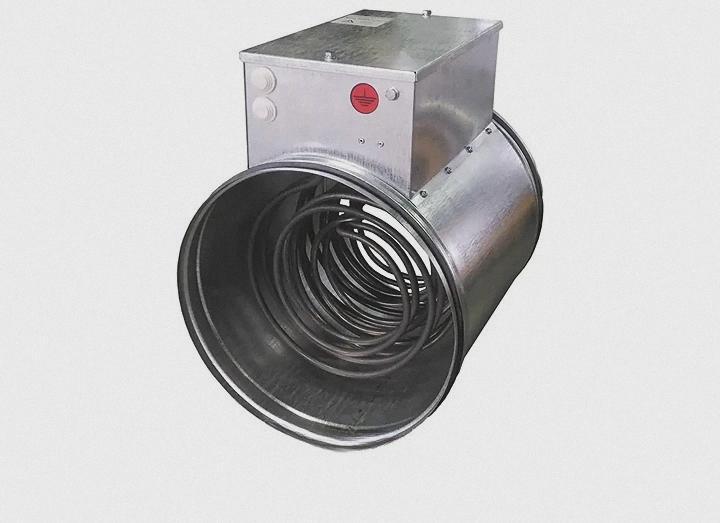

Електричний повітронагрівач для круглий каналів C-EVN-K-250-3,0 (250 діаметру 3,0 кВт)

Застосування електричного нагрівача для круглих каналів C-EVN-K-250-3,0 ССК ТМ

• Для нагрева воздуха в стационарных системах вентиляции, кондиционирования воздуха производственных, социальных и жилых зданий, установка в круглых вентиляционных каналах.

Требование к электрическому нагревателю:

• Воздух не должен содержать липких и волокнистых материалов, взрывоопасных газовых смесей и агрессивных веществ;
• Содержание пыли и иных жестких примесей не должно превышать 0,1 г/м3;
• Максимальная температура воздуха на выходе из воздухонагревателя составляет 40 °С
• Минимальный расход воздуха соответствует минимальной скорости воздуха в сечении корпуса 1,5 м/с;
• Напруга живлення нагрівача - 220 В або 380 В, залежить від розміру і кількості кВт повітронагрівача.
• Ступінь захисту IP40.

Конструкція електричного нагрівача повітря для круглих каналів ССК ТМ C-EVN-K-250-3,0

• Корпус і комутаційний щит прямокутного канального електричного нагрівача виготовляється з оцинкованої сталі.
• Нагрівальні елементи виготовлені з нержавіючої сталі.
• Електричний повітронагрівач обладнаний двоступеневої захистом від перегріву.
• Датчик 1 рівня (з автоматичним поверненням у вихідне положення) включається, коли температура повітря на корпусі нагрівача досягає 60° С.
• Датчик 2 ступені (з ручним поверненням у вихідне положення) включається, коли температура повітря на корпусі нагрівача досягає 90° С
• У разі якщо вентиляційна система, до складу якої входить електричний канальний нагрівач, регулюється вручну, при відключенні системи в початку потрібно вимкнути повітронагрівач, а після повного охолодження ТЕН вентилятор.
• Регулювання потужності нагріву має можливість здійснюватися плавно за допомогою електричного регулятора потужності.

УВАГА: Монтувати в положенні, коли комутаційний щит спрямований вниз - заборонено! Подавати напругу на нагрівач при вимкненому вентиляторі не допускається!

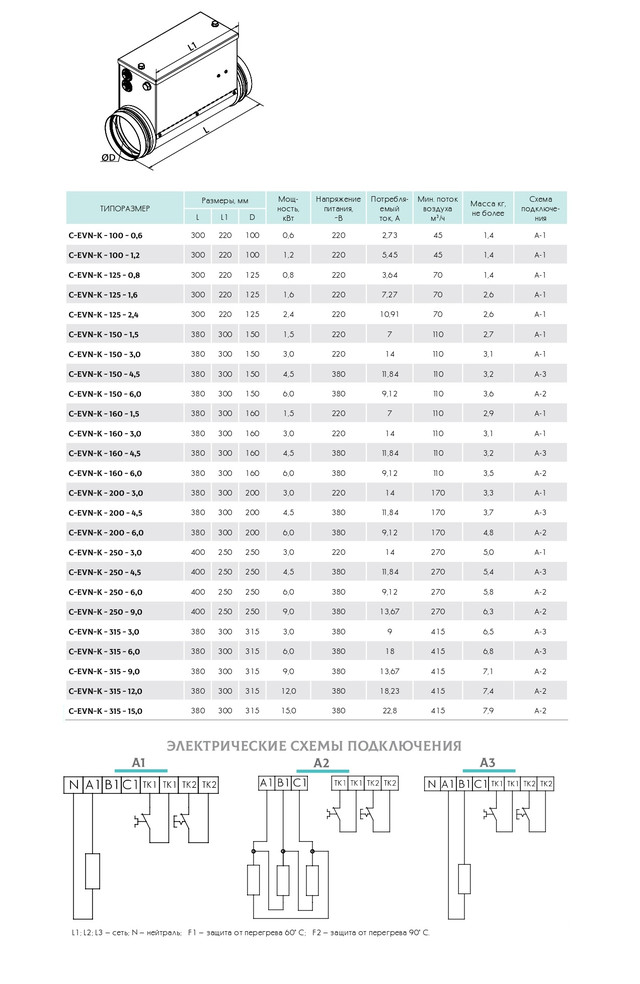

Нижче представлені електричні схеми підключення та інші типорозміри електричних круглих повітронагрівачів C-EVN-K і їх характеристики.
