Застосування прямокутного канального вентилятора з переходом на цілий канал з загнутими вперед лопатками ССК ТМ C-VENT-PF-315B-4-380
- Для стаціонарних систем вентиляції, кондиціонування повітря виробничих, соціальних і житлових приміщень;
- Забезпечує комфорт сервісу та монтажу в умовах обмеженого простору;
- Універсально поєднуються з іншими елементами систем канальної вентиляції;
- Для переміщення невагомих мас з допустимим вмістом пилу і твердих домішок не більше 0,1 г / м3;
- Не допускається присутність волокнистих, липких і абразивних компонентів, вибухонебезпечних речовин.
- Температурний діапазон переміщуваного середовища варіюється від мінус 30° С до плюс + 40° С.
- Клас захисту IP54.

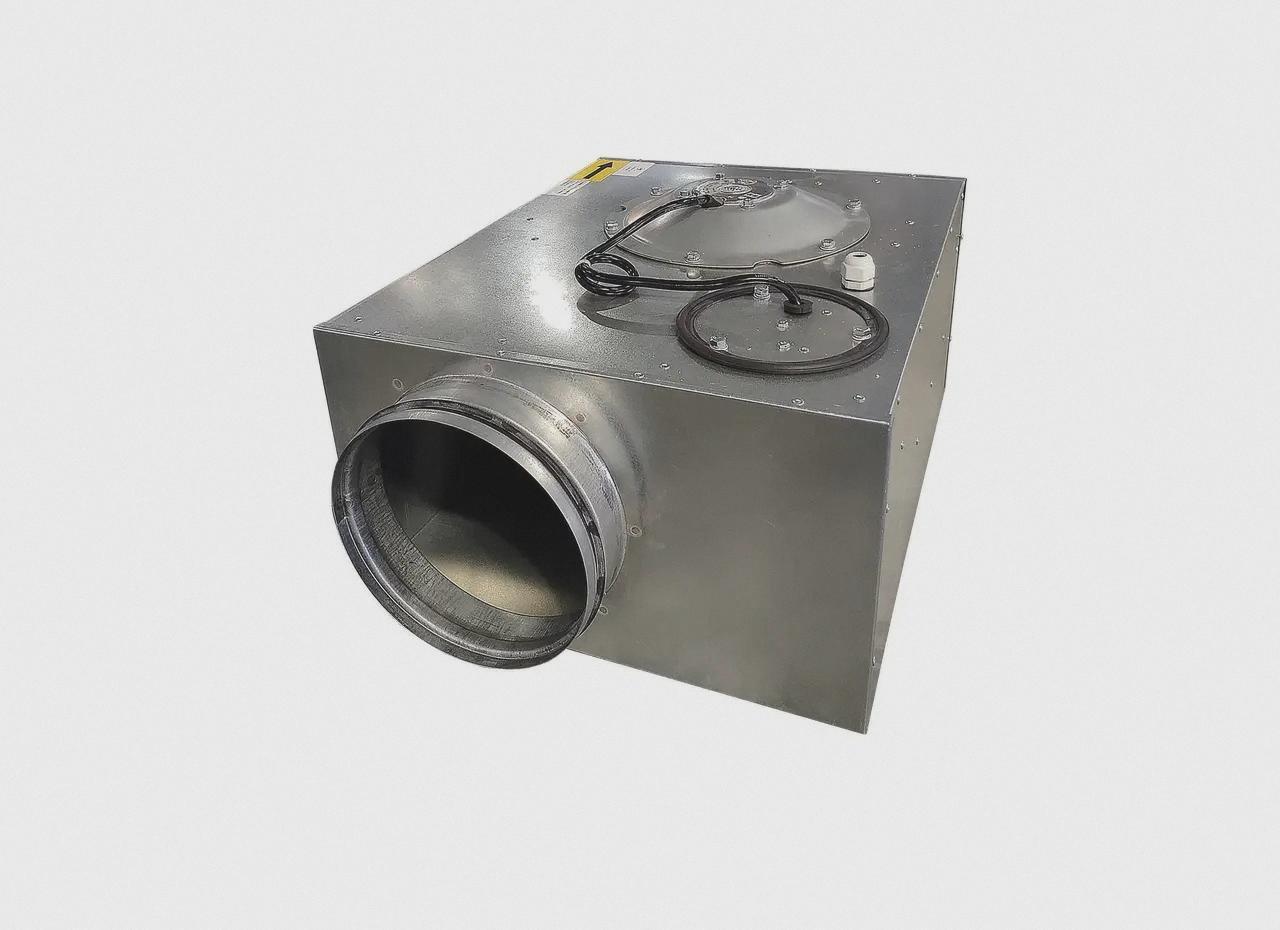

Конструкція канального прямокутного вентилятора з переходами на круглий з загнутими вперед лопатками C-VENT-PF-315B-4-380 ССК ТМ
- Корпус канального вентилятора виготовлений з оцинкованої сталі забезпечує надійний захист від корозії. За додатковим замовленням зовнішня поверхня корпусу може бути виконана з нанесенням порошкового покриття. Сервісна кришка передбачена для всіх типорозмірів C-VENT-PF. Сервісна кришка призначена для прямого доступу до робочого колеса і двигуну при монтажі або ж обслуговування вентилятора.
- Робочі колесо канального вентилятора C-VENT-PF із заломленими вперед лопатками виготовлено з оцинкованої сталі і проходить ретельну динамічне і статичне балансування.
- Електродвигуни асинхронні однофазні або трифазні із зовнішнім ротором, характеризуються малою споживаною потужністю і важливим ресурсом експлуатації.
- Стандартна комплектація двигуна канального вентилятора термоконтактным реле гарантує комплексну тепловий захист.
- Вентилятор наданого типу допускається монтувати в будь-якому просторовому положенні, за умови вільного доступу до сервісної кришки канального вентилятора.
- Для уменьшения потерь, связанных с турбулентностью воздушного потока на входе и выходе из канального вентилятора должен быть находится прямой участок воздуховода или же шумоглушитель. Соблюдение указанной рекомендации обеспечивает стабильную работу вентиляционного оборудования, выполнение расчетных технических характеристик, стабилизацию работы электродвигателя, а еще значительно влияет на шумовые характеристики вентилятора при работе.

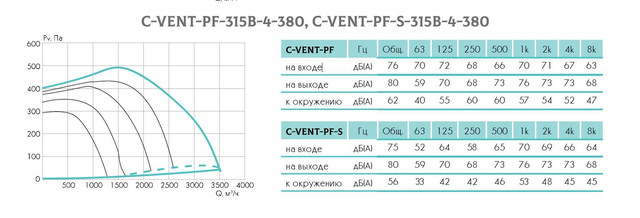

- Производительность вентилятора предоставлена ниже.
Дані прямокутні канальні вентилятори з переходом на кругле січення C-VENT-PF виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 32 кг |
Максимальна запиленість повітря | 100 мг/куб.м |
Максимальна температура навколишнього середовища | 40 град. |
Мінімальна температура навколишнього середовища | -30 град. |
Напруга мережі | 380~400 В |
Споживана потужність | 1.7 кВт |
Стан | Новий |
Ступінь захисту IP | 54 |
Тип каналу | Прямокутний |
Тип промислового вентилятора за виконанням | Канальний |
Рівень шуму | 58 дБ |
Частота обертання | 1310 об/хв |
Частота струму | 50 Гц |
Габаритні розміри | |
Висота | 340 мм |
Довжина | 642 мм |
Ширина | 640 мм |
Користувальницькі характеристики | |
Споживаний струм (А) | 3.2 |
Схема підключення | D1 |
- Ціна: Ціну уточнюйте
