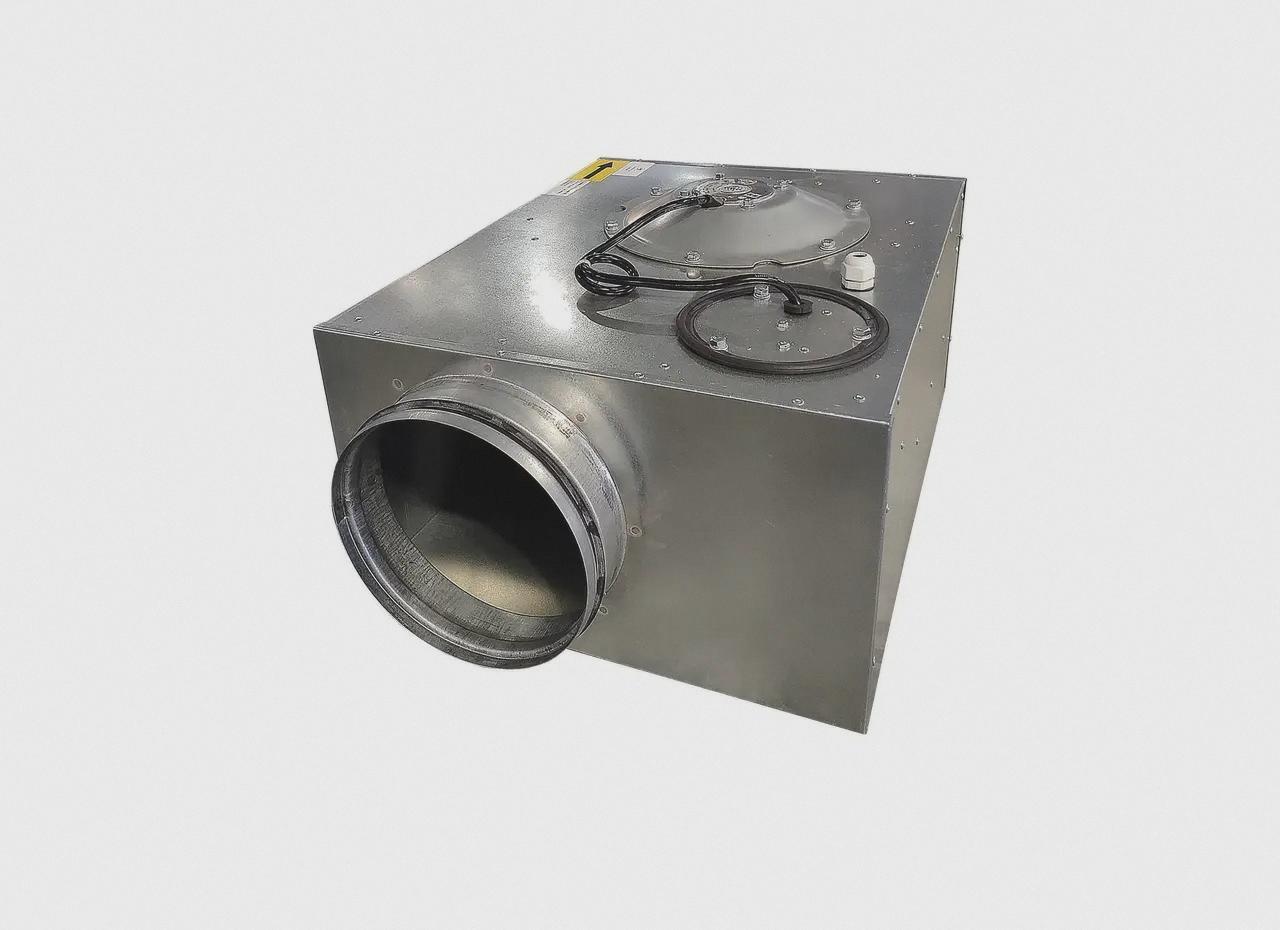

Вентилятор канальний C-VENT-PF-315A-4-220

Застосування прямокутного канального вентилятора з переходом на цілий канал з загнутими вперед лопатками ССК ТМ C-VENT-PF-315A-4-220

• Для стаціонарних систем вентиляції, кондиціонування повітря виробничих, соціальних і житлових приміщень;
• Забезпечує комфорт сервісу та монтажу в умовах обмеженого простору;
• Універсально поєднуються з іншими елементами систем канальної вентиляції;
• Для переміщення невагомих мас з допустимим вмістом пилу і твердих домішок не більше 0,1 г / м3;
• Не допускається присутність волокнистих, липких і абразивних компонентів, вибухонебезпечних речовин.
• Температурний діапазон переміщуваного середовища варіюється від мінус 30° С до плюс + 40° С.
• Клас захисту IP54.

Конструкція канального прямокутного вентилятора з переходами на круглий з загнутими вперед лопатками C-VENT-PF-315A-4-220 ССК ТМ

• Корпус канального вентилятора виготовлений з оцинкованої сталі забезпечує надійний захист від корозії. За додатковим замовленням зовнішня поверхня корпусу може бути виконана з нанесенням порошкового покриття. Сервісна кришка передбачена для всіх типорозмірів C-VENT-PF. Сервісна кришка призначена для прямого доступу до робочого колеса і двигуну при монтажі або ж обслуговування вентилятора.
• Робочі колесо канального вентилятора C-VENT-PF із заломленими вперед лопатками виготовлено з оцинкованої сталі і проходить ретельну динамічне і статичне балансування.
• Електродвигуни асинхронні однофазні або трифазні із зовнішнім ротором, характеризуються малою споживаною потужністю і важливим ресурсом експлуатації.
• Стандартна комплектація двигуна канального вентилятора термоконтактным реле гарантує комплексну тепловий захист.
• Вентилятор наданого типу допускається монтувати в будь-якому просторовому положенні, за умови вільного доступу до сервісної кришки канального вентилятора.
• Для зменшення втрат, пов'язаних з турбулентністю повітряного потоку на вході і виході з канального вентилятора повинен бути пряма ділянка знаходиться воздуховода або ж шумоглушник. Дотримання зазначеної рекомендації забезпечує стабільну роботу вентиляційного обладнання, виконання розрахункових технічних характеристик, стабілізацію роботи електродвигуна, а ще значно впливає на шумові характеристики вентилятора при роботі.

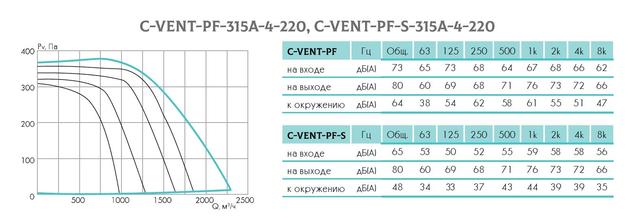

• Продуктивність вентилятора надана нижче.

Дані прямокутні канальні вентилятори з переходом на кругле січення C-VENT-PF виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.
