Застосування прямокутного канального вентилятора з переходом на цілий канал з EC-двигун ССК ТМ C-VENT-EC-355B-2-380
- Для стаціонарних систем вентиляції, кондиціонування повітря виробничих, соціальних і житлових приміщень;
- Значно зменшує енергоспоживання системи;
- Забезпечує збільшення продуктивності системи при збереженні малогабаритних розмірів;
- Має додаткові можливості по регулюванню характеристик і автоматизації роботи;
- Забезпечує комфорт сервісу та монтажу в умовах обмеженого простору;
- Для невагомих мас з допустимим вмістом пилу і твердих домішок не більше 0,1 г / м3;
- Не допускається присутність волокнистих, липких і абразивних компонентів, вибухонебезпечних речовин.
- Температурний діапазон переміщуваного середовища варіюється від мінус 30° С до плюс + 40° С.
- Клас захисту IP54.

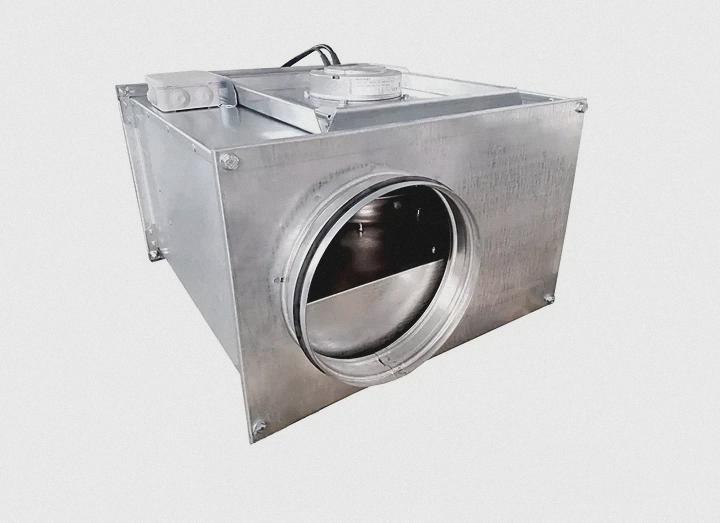

Конструкція канального прямокутного вентилятора з переходами на круглий з ЄС-двигуном C-VENT-EC-355B-2-380 ССК ТМ
- Корпус вентилятора виготовлений з оцинкованої сталі який надійно захищений від корозії. У корпусі C-VENT-EC передбачена сервісна кришка для прямого доступу до робочого колеса і двигуну при монтажі або ж обслуговуванні.
- Робочі колесо вентилятора з загнутими назад лопатками проходять ретельне динамічне і статичне балансування.
- EC-двигун (електронно-комутований) — двигун постійного струму з зовнішнім ротором, з постійними магнітами, забезпечений функцією управління, ще його називають BLDC- (brushless DC motors), тобто бесщеточным двигуном постійного струму.
- Принцип роботи EC-двигуна. Постійні магніти, вбудовані в ротор, створюють силове поле. Керування напрямком струму в обмотці статора дозволяє змінювати вектор магнітного поля. Вбудований комутує контролер створює максимальний крутний момент на валу методом подачі напруги на фази двигуна. Контролер обчислює і подає на обмотку статора сигнал полярності струму, забезпечує безперервне обертання ротора з заданою швидкістю.
- Вбудований комутаційний модуль дозволяє підключати ЄС-двигун постійного струму до джерела змінного струму (220 В, 380 В).
- ЄС-контролер дозволяє керувати роботою вентилятора за допомогою сигналу від зовнішніх пристроїв у приміщенні (датчика температури, тиску, рівня вологості і СО2).
- Канальний вентилятор C-VENT-EC зберігають працездатність незалежно від просторової орієнтації.
- Вентилятор З ЄС є високопродуктивним. При виборі потрібно звертати увагу на швидкість повітря в перерізі воздуховода.

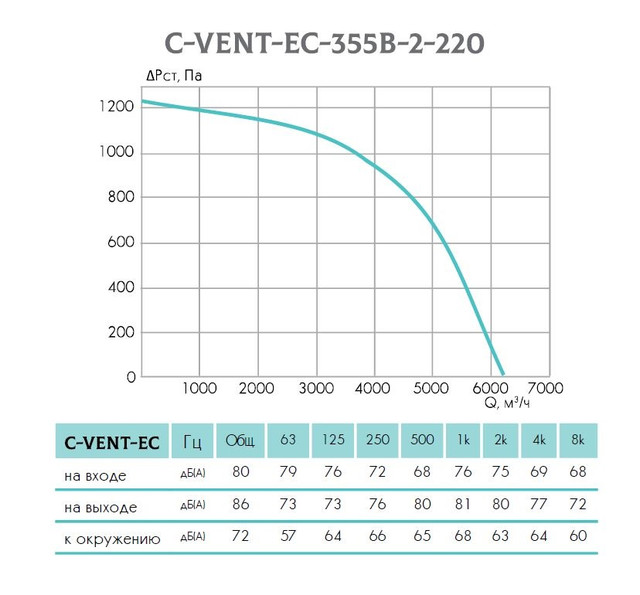

- Продуктивність вентилятора надана нижче.
Дані прямокутні канальні вентилятори з переходом на кругле січення з ЄС-двигуном C-VENT-EC виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 50 кг |
Максимальна запиленість повітря | 100 мг/куб.м |
Максимальна температура навколишнього середовища | 40 град. |
Мінімальна температура навколишнього середовища | -30 град. |
Напруга мережі | 380~400 В |
Споживана потужність | 1.7 кВт |
Стан | Новий |
Ступінь захисту IP | 54 |
Тип каналу | Прямокутний |
Тип промислового вентилятора за виконанням | Канальний |
Частота обертання | 2600 об/хв |
Габаритні розміри | |
Висота | 440 мм |
Довжина | 787 мм |
Ширина | 740 мм |
Користувальницькі характеристики | |
Споживаний струм (А) | 2.6 |
Схема підключення | EC-4 |
- Ціна: Ціну уточнюйте
