Застосування прямокутного канального вентилятора з переходом на цілий канал з EC-двигун ССК ТМ C-VENT-EC-315-4-220
- Для стаціонарних систем вентиляції, кондиціонування повітря виробничих, соціальних і житлових приміщень;
- Значно зменшує енергоспоживання системи;
- Забезпечує збільшення продуктивності системи при збереженні малогабаритних розмірів;
- Має додаткові можливості по регулюванню характеристик і автоматизації роботи;
- Забезпечує комфорт сервісу та монтажу в умовах обмеженого простору;
- Для невагомих мас з допустимим вмістом пилу і твердих домішок не більше 0,1 г / м3;
- Не допускається присутність волокнистих, липких і абразивних компонентів, вибухонебезпечних речовин.
- Температурний діапазон переміщуваного середовища варіюється від мінус 30° С до плюс + 40° С.
- Клас захисту IP54.

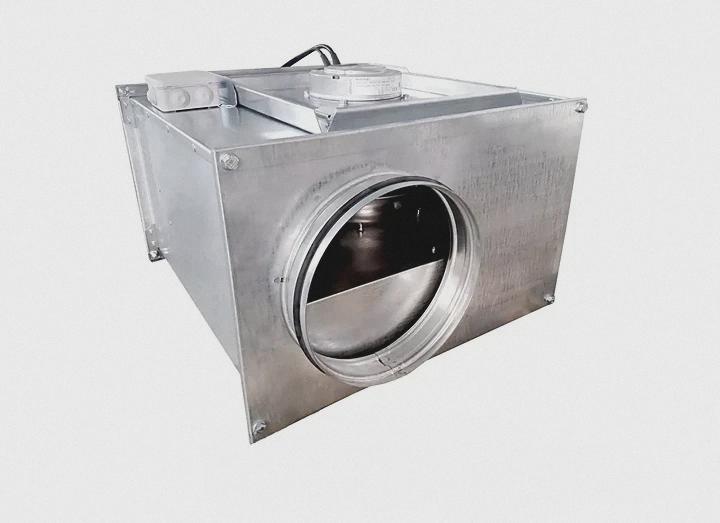

Конструкція канального прямокутного вентилятора з переходами на круглий з ЄС-двигуном C-VENT-EC-315-4-220 ССК ТМ
- Корпус вентилятора виготовлений з оцинкованої сталі який надійно захищений від корозії. У корпусі C-VENT-EC передбачена сервісна кришка для прямого доступу до робочого колеса і двигуну при монтажі або ж обслуговуванні.
- Робочі колесо вентилятора з загнутими назад лопатками проходять ретельне динамічне і статичне балансування.
- EC-двигун (електронно-комутований) — двигун постійного струму з зовнішнім ротором, з постійними магнітами, забезпечений функцією управління, ще його називають BLDC- (brushless DC motors), тобто бесщеточным двигуном постійного струму.
- Принцип работы EC-двигателя. Постоянные магниты, встроенные в ротор, создают силовое поле. Управление направлением тока в обмотке статора разрешает менять вектор магнитного поля. Встроенный коммутирующий контроллер создает максимальный крутящий момент на валу методом подачи напряжения на фазы двигателя. Контроллер вычисляет и подает на обмотку статора сигнал полярности тока, обеспечивает непрерывное вращение ротора с заданной скоростью.
- Встроенный коммутационный модуль позволяет подключать ЕС-двигатель постоянного тока к источнику переменного тока (220 В, 380 В).
- ЄС-контролер дозволяє керувати роботою вентилятора за допомогою сигналу від зовнішніх пристроїв у приміщенні (датчика температури, тиску, рівня вологості і СО2).
- Канальний вентилятор C-VENT-EC зберігають працездатність незалежно від просторової орієнтації.
- Вентилятор З ЄС є високопродуктивним. При виборі потрібно звертати увагу на швидкість повітря в перерізі воздуховода.
- Продуктивність вентилятора надана нижче.
Дані прямокутні канальні вентилятори з переходом на кругле січення з ЄС-двигуном C-VENT-EC виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 28 кг |
Максимальна запиленість повітря | 100 мг/куб.м |
Максимальна температура навколишнього середовища | 40 град. |
Мінімальна температура навколишнього середовища | -30 град. |
Напруга мережі | 220~240 В |
Споживана потужність | 0.48 кВт |
Стан | Новий |
Ступінь захисту IP | 54 |
Тип каналу | Прямокутний |
Тип промислового вентилятора за виконанням | Канальний |
Частота обертання | 2580 об/хв |
Габаритні розміри | |
Висота | 340 мм |
Довжина | 642 мм |
Ширина | 640 мм |
Користувальницькі характеристики | |
Споживаний струм (А) | 3.1 |
Схема підключення | EC-3 |
- Ціна: Ціну уточнюйте
