Застосування прямокутного канального пелюсткового клапана З-KOL-40-20 ССК ТМ
- Повітряний пелюстковий клапан запобігає перетікання повітря і невибухонебезпечних повітряних сумішей з приміщень однієї вентиляційної системи;
- Клапани попереджає попадання зовнішнього повітря і атмосферних опадів в обслуговуване приміщення, згодом відключення вентилятора;
- Перемещаемая воздушная среда не обязана содержать вещества агрессивные по отношению к алюминию и алюминиевым сплавам;
- Допустимая температура перемещаемого воздуха от -30° С до +50° С;
- Не допускается содержание липких веществ и волокнистых материалов;
- Содержание пыли и жестких примесей допускается не больше 0,1 г/м3;
- Минимальная скорость воздуха через сечение клапана должна быть: на горизонтальном участке не менее 1,5 — 2 м/с; на вертикальном участке не менее 4 м/с;
- Максимальная скорость через сечение клапана не больше 12 м/с.

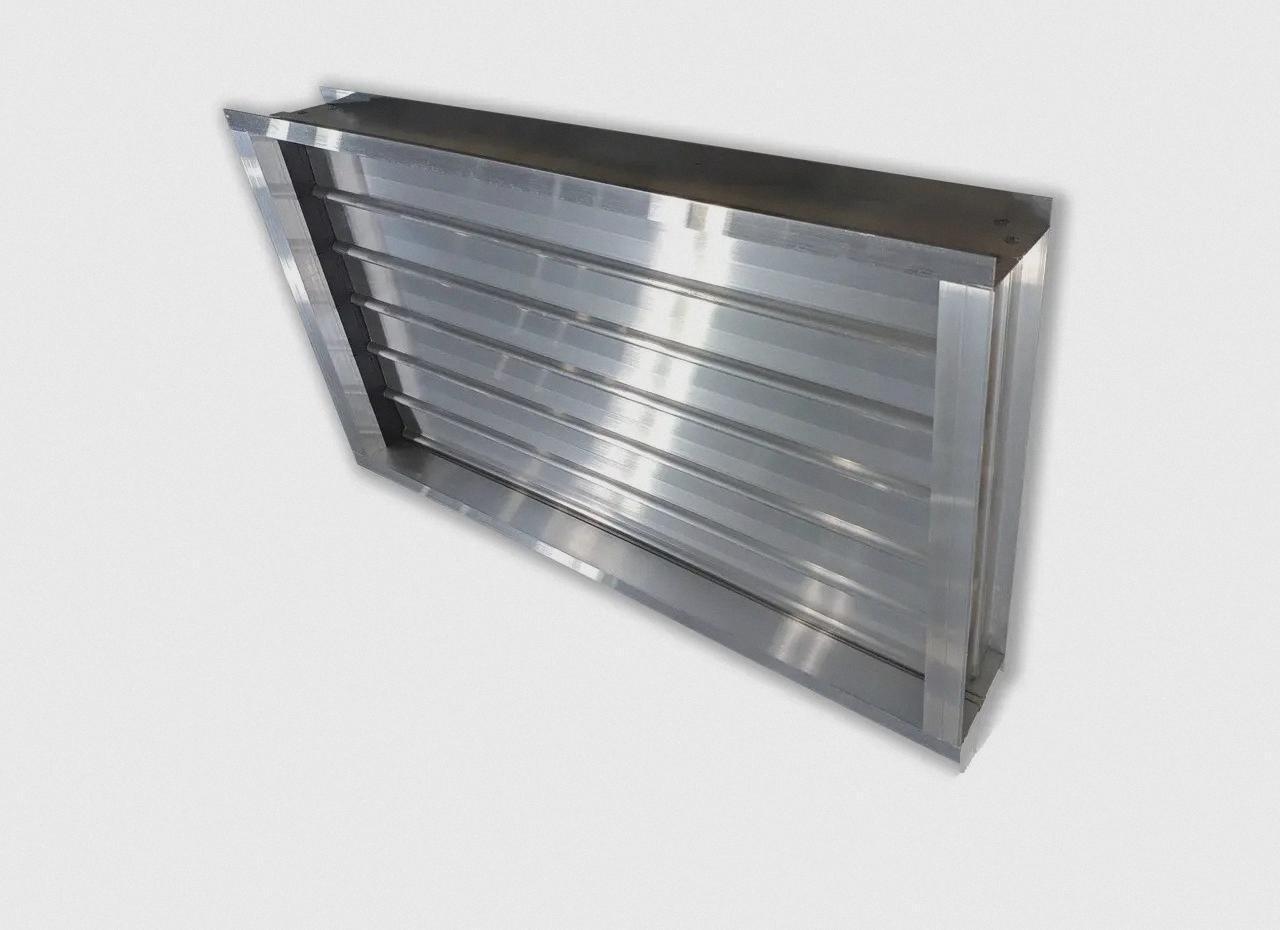

Конструкция прямоугольный воздушных лепестковых клапанов ССК ТМ С-KOL-40-20
- Клапан лепестковый состоит из прямоугольного корпуса, который изготовлен из алюминиевого профиля и поставленных в нем лопаток, произведенных из профилированного алюминия.
- Под воздействием воздушного потока при включенном вентиляторе лопатки поддерживаются в открытом положении.
- После того когда вентилятор отключается лопатки клапана возвращаются в исходное положение и перекрывают сечение клапана.
- Клапани пелюсткові C-KOL можуть застосовуватися для заміни інших мережевих елементів, наприклад, в якості жалюзійних інерційних решіток, а ще натомість пелюсткових клапанів на подобі KL, зворотних клапанів прямокутного перерізу на подобі КОр.
Пелюсткові прямокутні повітряні клапани C-KOL виготовляється в інших типорозмірах, нижче надана таблиця.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Максимальна температура навколишнього середовища | 50 град. |
Мінімальна температура навколишнього середовища | -30 град. |
Вага | 1.2 кг |
Тип повітровода за способом з'єднання | Фланцевий |
Габаритні розміри | |
Ширина | 400 мм |
Довжина | 125 мм |
Висота | 180 мм |
Користувальницькі характеристики | |
Допустима температура переміщуваного повітря від | - 30 °С до +50 °С |
Мінімальна швидкість повітря через переріз клапана, повинна бути максимальна швидкість через переріз клапана не більше | 12 м/с |
Мінімальна швидкість повітря через переріз клапана, повинна бути на горизонтальній ділянці не менш | 1,5 – 2 м/с |
Вміст пилу і твердих домішок допускається не більше | 0.1 г/м3 |
Мінімальна швидкість повітря через переріз клапана, повинна бути на вертикальній ділянці не менш | 4 м/с |
- Ціна: Ціну уточнюйте
