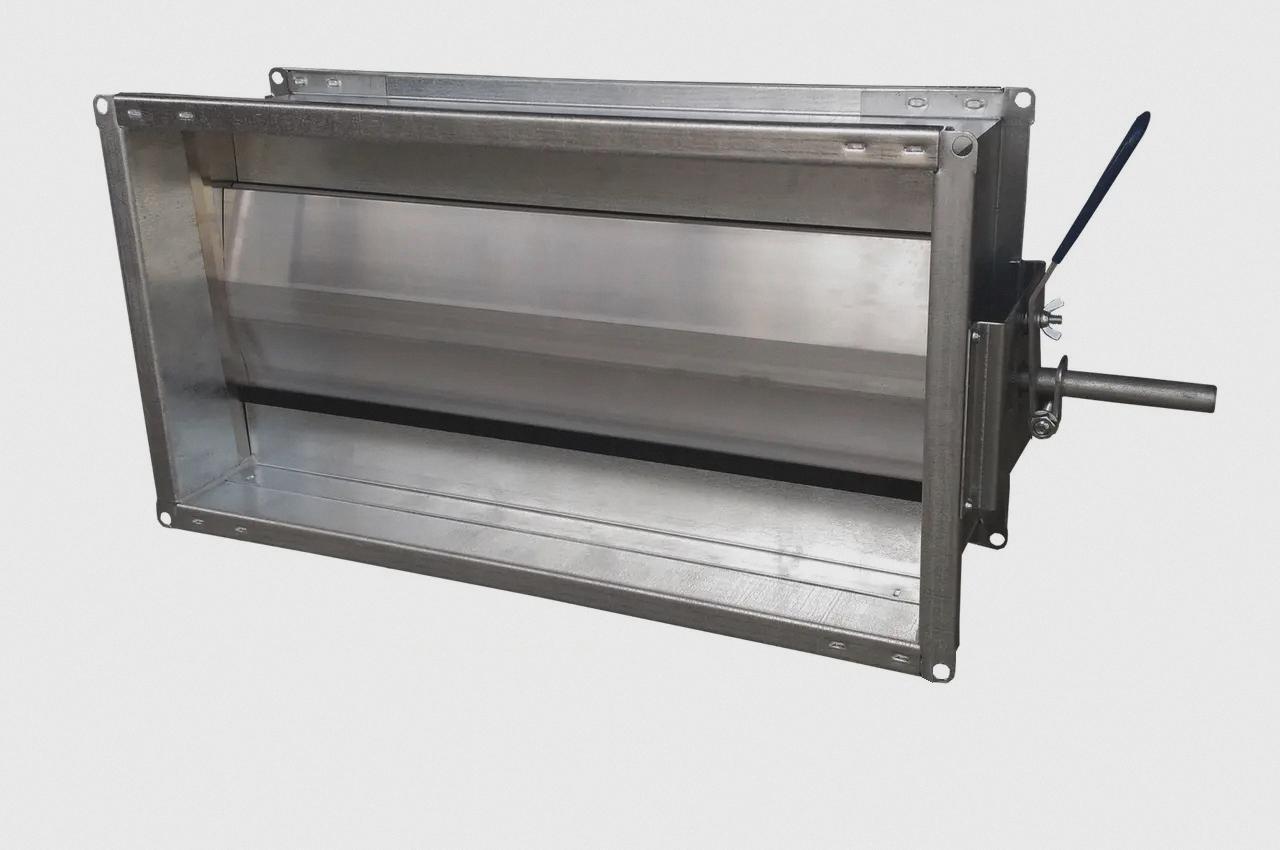

Повітряний клапан з електроприводом з поворотною пружиною C-GMK-Р-90-50-F220(24)-SR
- В наявності
- Оптом і в роздріб
Ціну уточнюйте
+380 (68) 002-20-40
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення
Застосування прямокутного канального повітряного клапана з електроприводом поворотною пружиною C-GMK-Р-90-50-F220(24)-SR ССК ТМ
- Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
- Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
- Повітряні клапани відрізняються зменшеним об'ємом протікання через клапан;
- Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
- Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
- Клапани можуть комплектуватися електроприводом і управляється дистанційно або за допомогою рукоятки;
- Робочий тиск до 1800 Па;
- Допустима температура переміщуваного повітря від -40 °С до +50 °С градусів.
Конструкція прямокутний канальних повітряних клапанів ССК ТМ C-GMK-Р-90-50-F220(24)-SR
- Повітряні клапани виготовляються виключно в прямокутному виконання.
- Четырехстенный корпус виготовлений з оцинкованої сталі з встановленими всередині лопатками з посиленого алюмінієвого профілю. Клапан має спеціальне пружинне ущільнення на торцях стулок.
- Підвищена жорсткість корпусу гарантує захист клапана від перекосів в умовах великих перепадів середньодобової температури повітря.
- В зоні примикання стулок знаходиться пружний ущільнювач.
- Паралельне відкриття лопаток забезпечує приводний кінематична схема наданого клапана, яка містить систему важелів і тяг.
- Примикання лопаток виконано з допомогою гумового ущільнення. В якості виконавчого механізму має можливість застосовуватися ручка або електропривод (відкрито-закрито), з пружинним поверненням плавного регулювання або двопозиційні 220 В або 24 В).
- Клапани можливе виготовлення у виконаннях: CR — корозійностійке, VCR — вибухозахищене корозійностійке, V — вибухозахищене.
Прямокутні канальні повітряні клапани C-GMK-P виготовляється в інших типорозмірах, нижче надана діаграма падінь тиску.
Основні атрибути | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Основні | |
Вага | 23 кг |
Тип повітророзподільника | Витяжній, Припливної |
Тип повітророзподільника по конструкції | Воздухораспределительный клапан |
Тип повітророзподільника за формою | Прямокутний |
Габаритні і приєднувальні розміри | |
Висота | 500 мм |
Довжина | 170 мм |
Ширина | 900 мм |
Користувальницькі характеристики | |
Допустима температура переміщуваного повітря від | – 40 °С до +50 °С |
Електропривод "Відкрито-Закрито" | М24, М220 |
Електропривод "Відкрито-закрито" з аналоговим управлінням («плавного регулювання») | M24-SR, M220-SR |
Електропривод з поворотною пружиною | F24-SR, F24, F220 |
