Повітряний клапан з електроприводом з поворотною пружиною C-GMK-Р-60-30-F220(24)-SR

Застосування прямокутного канального повітряного клапана з електроприводом поворотною пружиною C-GMK-Р-60-30-F220(24)-SR ССК ТМ

• Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
• Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
• Повітряні клапани відрізняються зменшеним об'ємом протікання через клапан;
• Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
• Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
• Клапани можуть комплектуватися електроприводом і управляється дистанційно або за допомогою рукоятки;
• Робочий тиск до 1800 Па;
• Допустима температура переміщуваного повітря від -40 °С до +50 °С градусів.

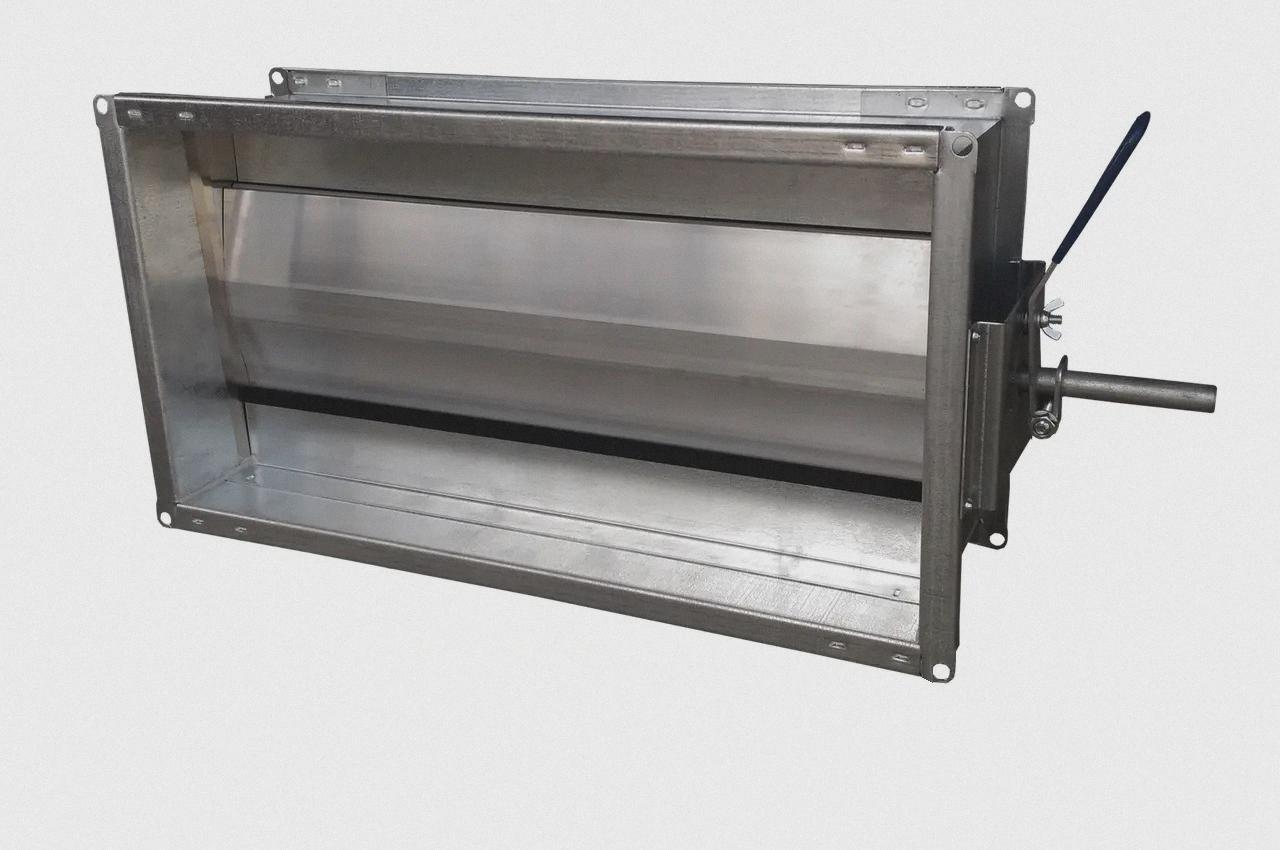

Конструкція прямокутний канальних повітряних клапанів ССК ТМ C-GMK-Р-60-30-F220(24)-SR

• Повітряні клапани виготовляються виключно в прямокутному виконання.
• Четырехстенный корпус виготовлений з оцинкованої сталі з встановленими всередині лопатками з посиленого алюмінієвого профілю. Клапан має спеціальне пружинне ущільнення на торцях стулок.
• Підвищена жорсткість корпусу гарантує захист клапана від перекосів в умовах великих перепадів середньодобової температури повітря.
• В зоні примикання стулок знаходиться пружний ущільнювач.
• Паралельне відкриття лопаток забезпечує приводний кінематична схема наданого клапана, яка містить систему важелів і тяг.
• Примикання лопаток виконано з допомогою гумового ущільнення. В якості виконавчого механізму має можливість застосовуватися ручка або електропривод (відкрито-закрито), з пружинним поверненням плавного регулювання або двопозиційні 220 В або 24 В).
• Клапани можливе виготовлення у виконаннях: CR — корозійностійке, VCR — вибухозахищене корозійностійке, V — вибухозахищене.

Прямокутні канальні повітряні клапани C-GMK-P виготовляється в інших типорозмірах, нижче надана діаграма падінь тиску.
