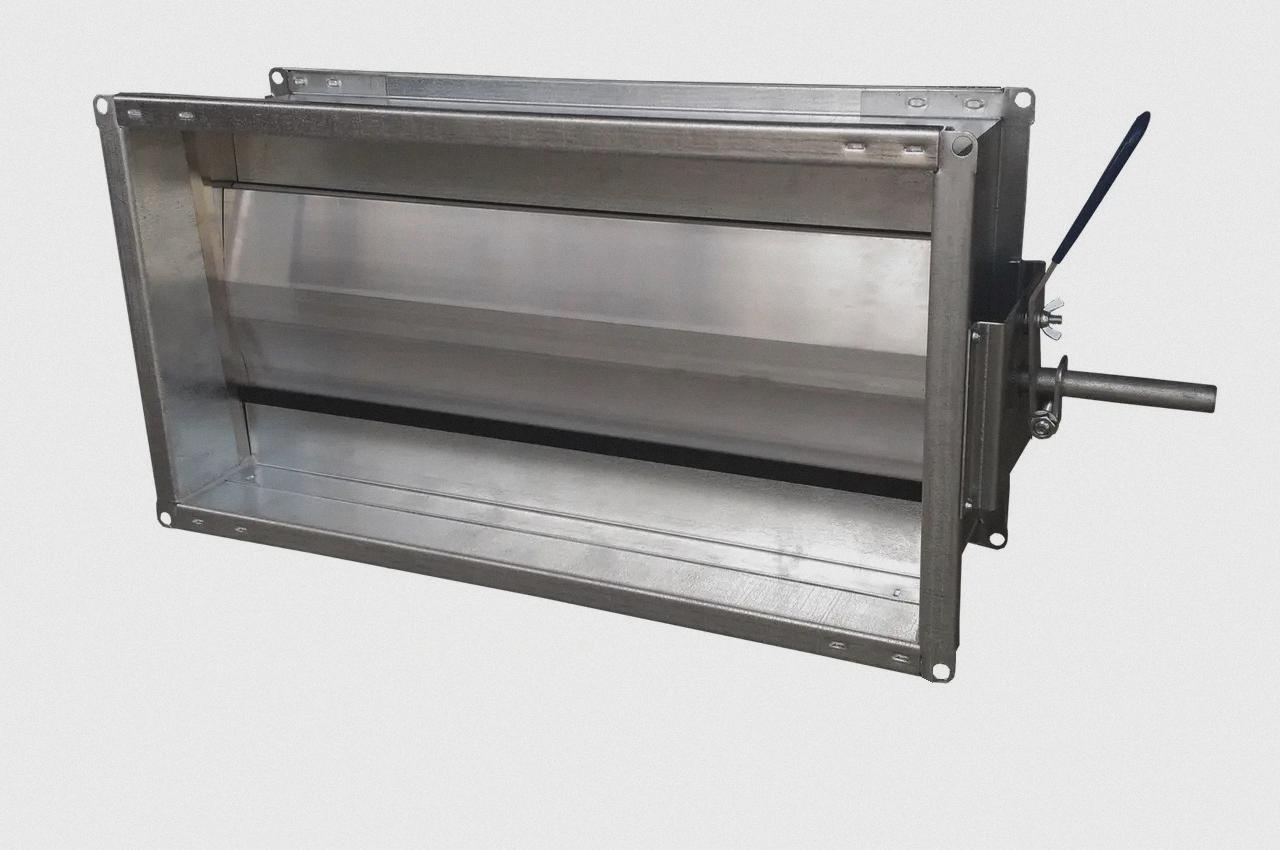

Повітряний клапан з електроприводом з поворотною пружиною C-GMK-Р-50-30-F220(24)-SR

Застосування прямокутного канального повітряного клапана з електроприводом поворотною пружиною C-GMK-Р-50-30-F220(24)-SR ССК ТМ

• Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
• Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
• Повітряні клапани відрізняються зменшеним об'ємом протікання через клапан;
• Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
• Обрабатываемый воздух не обязан содержать твердые, волокнистые, клейкие или агрессивные примеси;
• Клапаны могут комплектоваться электроприводом и управляется дистанционно или с помощью рукоятки;
• Рабочее давление до 1800 Па;
• Допустимая температура перемещаемого воздуха от –40 °С до +50 °С градусов.

Конструкция прямоугольный канальных воздушных клапанов  ССК ТМ C-GMK-Р-50-30-F220(24)-SR

• Воздушные клапаны изготавливаются исключительно в прямоугольном исполнение.
• Четырехстенный  корпус - изготовлен из оцинкованной стали с установленными внутри лопатками из усиленного алюминиевого профиля.  Клапан имеет специальное пружинное уплотнение на торцах створок.
• Повышенная жесткость корпуса гарантирует защиту клапана от перекосов в условиях больших перепадов среднесуточной температуры воздуха.
• В зоне примыкания створок находится упругий уплотнитель.
• Параллельное открытие лопаток обеспечивает приводная кинематическая схема предоставленного клапана, которая содержит систему рычагов и тяг.
• Примикання лопаток виконано з допомогою гумового ущільнення. В якості виконавчого механізму має можливість застосовуватися ручка або електропривод (відкрито-закрито), з пружинним поверненням плавного регулювання або двопозиційні 220 В або 24 В).
• Клапани можливе виготовлення у виконаннях: CR — корозійностійке, VCR — вибухозахищене корозійностійке, V — вибухозахищене.

Прямокутні канальні повітряні клапани C-GMK-P виготовляється в інших типорозмірах, нижче надана діаграма падінь тиску.
