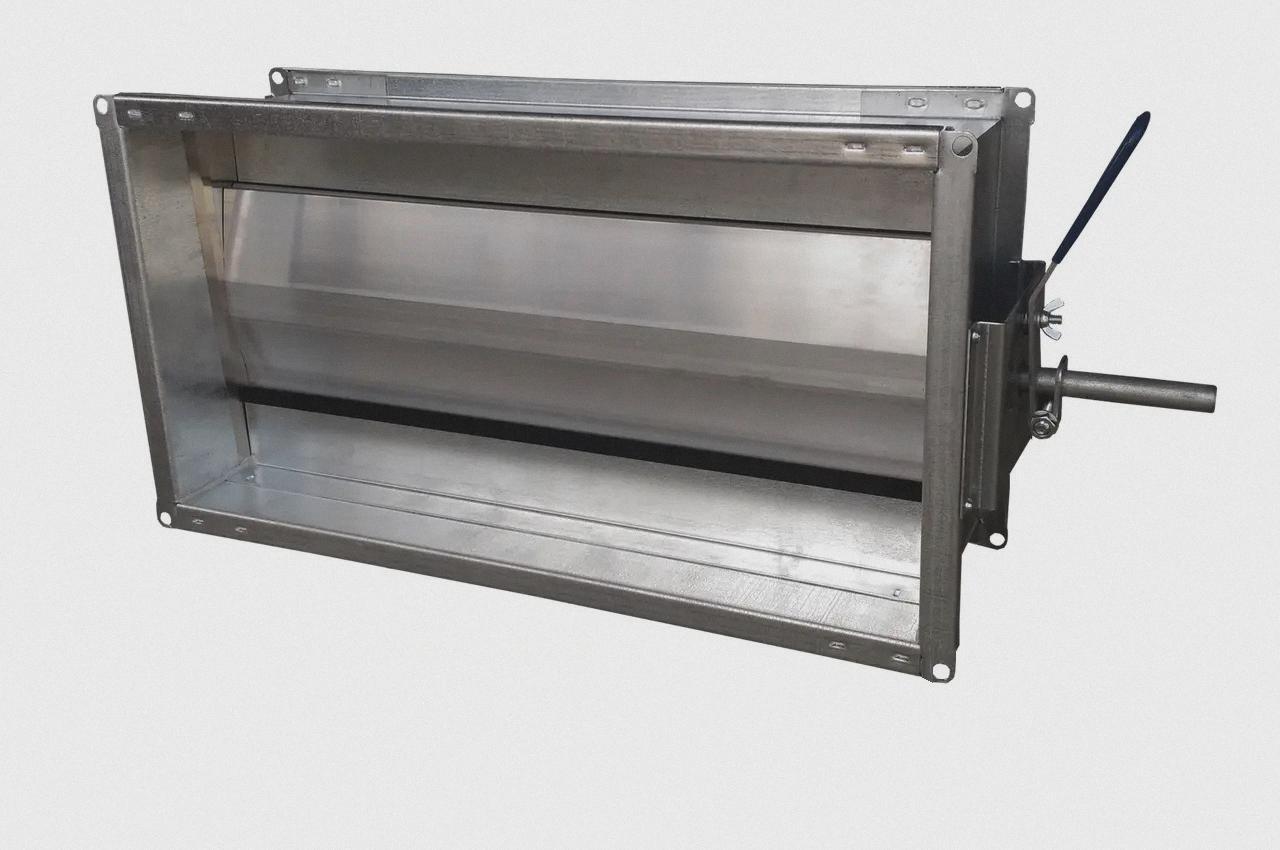

Повітряний клапан з ручкою C-GMK-Р-90-50-HD

Застосування прямокутного канального повітряного клапана C-GMK-Р-90-50-HD ССК ТМ

• Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
• Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
• Повітряні клапани відрізняються зменшеним об'ємом протікання через клапан;
• Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
• Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
• Клапани можуть комплектуватися електроприводом і управляється дистанційно або за допомогою рукоятки;
• Робочий тиск до 1800 Па;
• Допустима температура переміщуваного повітря від -40 °С до +50 °С градусів.

Конструкція прямокутний повітряних клапанів ССК ТМ C-GMK-Р-90-50-HD

• Повітряні клапани виготовляються виключно в прямокутному виконання.
• Четырехстенный корпус виготовлений з оцинкованої сталі з встановленими всередині лопатками з посиленого алюмінієвого профілю. Клапан має спеціальне пружинне ущільнення на торцях стулок.
• Повышенная жесткость корпуса гарантирует защиту клапана от перекосов в условиях больших перепадов среднесуточной температуры воздуха.
• В зоне примыкания створок находится упругий уплотнитель.
• Параллельное открытие лопаток обеспечивает приводная кинематическая схема предоставленного клапана, которая содержит систему рычагов и тяг.
• Примыкание лопаток выполнено с помощью резинового уплотнения. В качестве исполнительного механизма имеет возможность применяться ручка или электропривод (открыто-закрыто), с пружинным возвратом плавного регулирования или двухпозиционные 220 В или 24 В).
• Клапани можливе виготовлення у виконаннях: CR — корозійностійке, VCR — вибухозахищене корозійностійке, V — вибухозахищене.

Прямокутні канальні повітряні клапани C-GMK-P виготовляється в інших типорозмірах, нижче надана діаграма падінь тиску.
