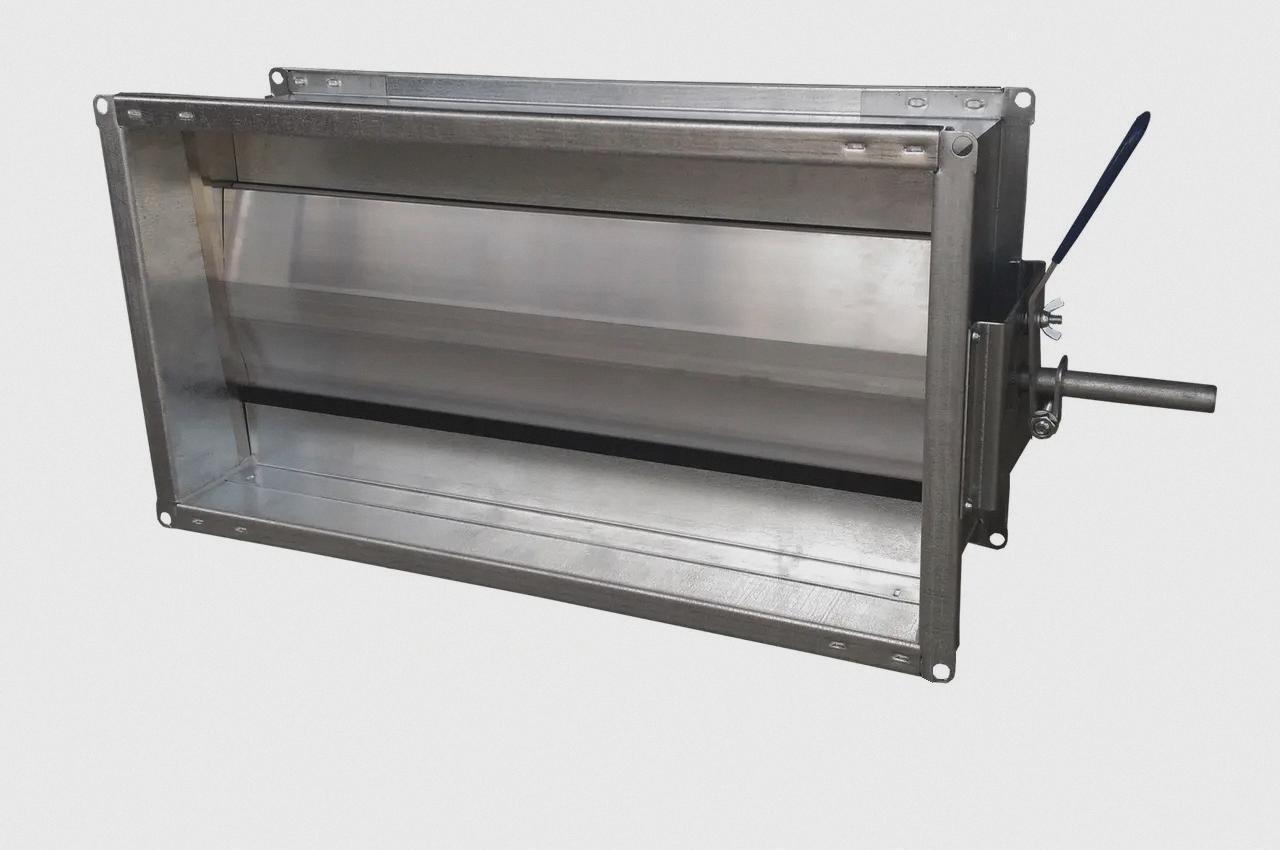

Застосування прямокутного канального повітряного клапана C-GMK-Р-80-50-HD ССК ТМ
- Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
- Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
- Повітряні клапани відрізняються зменшеним об'ємом протікання через клапан;
- Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
- Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
- Клапаны могут комплектоваться электроприводом и управляется дистанционно или с помощью рукоятки;
- Рабочее давление до 1800 Па;
- Допустимая температура перемещаемого воздуха от –40 °С до +50 °С градусов.
Конструкция прямоугольный воздушных клапанов ССК ТМ C-GMK-Р-80-50-HD
- Воздушные клапаны изготавливаются исключительно в прямоугольном исполнение.
- Четырехстенный корпус - изготовлен из оцинкованной стали с установленными внутри лопатками из усиленного алюминиевого профиля. Клапан имеет специальное пружинное уплотнение на торцах створок.
- Підвищена жорсткість корпусу гарантує захист клапана від перекосів в умовах великих перепадів середньодобової температури повітря.
- В зоні примикання стулок знаходиться пружний ущільнювач.
- Паралельне відкриття лопаток забезпечує приводний кінематична схема наданого клапана, яка містить систему важелів і тяг.
- Примикання лопаток виконано з допомогою гумового ущільнення. В якості виконавчого механізму має можливість застосовуватися ручка або електропривод (відкрито-закрито), з пружинним поверненням плавного регулювання або двопозиційні 220 В або 24 В).
- Клапани можливе виготовлення у виконаннях: CR — корозійностійке, VCR — вибухозахищене корозійностійке, V — вибухозахищене.
Прямокутні канальні повітряні клапани C-GMK-P виготовляється в інших типорозмірах, нижче надана діаграма падінь тиску.
Основні атрибути | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Користувальницькі характеристики | |
Допустима температура переміщуваного повітря від | – 40 °С до +50 °С |
Основні | |
Вага | 21 кг |
Тип повітророзподільника за формою | Прямокутний |
Тип повітророзподільника по конструкції | Воздухораспределительный клапан |
Тип повітророзподільника | Припливної, Витяжній |
Габаритні і приєднувальні розміри | |
Висота | 500 мм |
Ширина | 800 мм |
Довжина | 170 мм |
- Ціна: Ціну уточнюйте
