Застосування прямокутного канального повітряного клапана C-GMK-Р-60-35-HD ССК ТМ
- Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
- Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
- Повітряні клапани відрізняються зменшеним об'ємом протікання через клапан;
- Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
- Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
- Клапани можуть комплектуватися електроприводом і управляється дистанційно або за допомогою рукоятки;
- Робочий тиск до 1800 Па;
- Допустима температура переміщуваного повітря від -40 °С до +50 °С градусів.

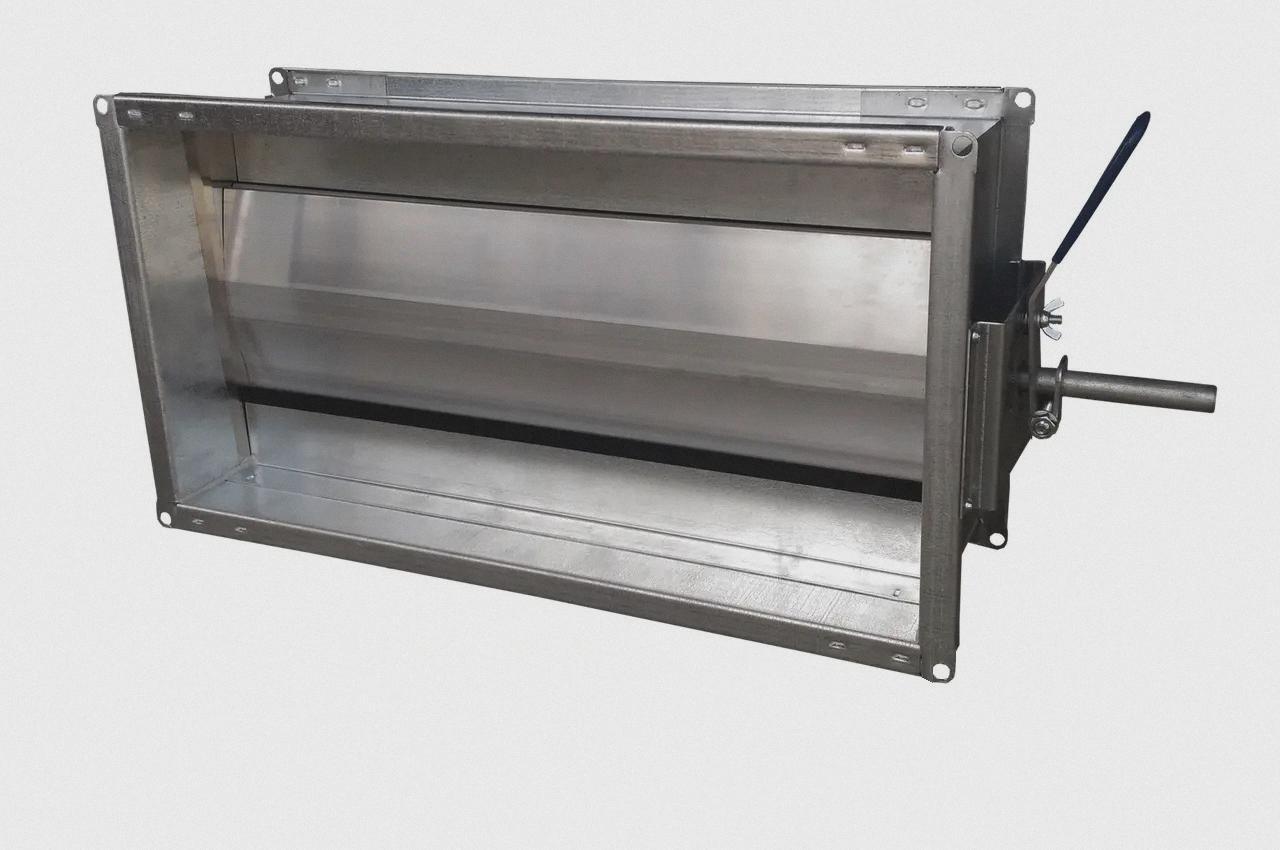

Конструкція прямокутний повітряних клапанів ССК ТМ C-GMK-Р-60-35-HD
- Повітряні клапани виготовляються виключно в прямокутному виконання.
- Четырехстенный корпус виготовлений з оцинкованої сталі з встановленими всередині лопатками з посиленого алюмінієвого профілю. Клапан має спеціальне пружинне ущільнення на торцях стулок.
- Повышенная жесткость корпуса гарантирует защиту клапана от перекосов в условиях больших перепадов среднесуточной температуры воздуха.
- В зоне примыкания створок находится упругий уплотнитель.
- Параллельное открытие лопаток обеспечивает приводная кинематическая схема предоставленного клапана, которая содержит систему рычагов и тяг.
- Примыкание лопаток выполнено с помощью резинового уплотнения. В качестве исполнительного механизма имеет возможность применяться ручка или электропривод (открыто-закрыто), с пружинным возвратом плавного регулирования или двухпозиционные 220 В или 24 В).
- Клапани можливе виготовлення у виконаннях: CR — корозійностійке, VCR — вибухозахищене корозійностійке, V — вибухозахищене.
Прямокутні канальні повітряні клапани C-GMK-P виготовляється в інших типорозмірах, нижче надана діаграма падінь тиску.
Основні атрибути | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Користувальницькі характеристики | |
Допустима температура переміщуваного повітря від | – 40 °С до +50 °С |
Основні | |
Вага | 14 кг |
Тип повітророзподільника за формою | Прямокутний |
Тип повітророзподільника по конструкції | Воздухораспределительный клапан |
Тип повітророзподільника | Припливної, Витяжній |
Габаритні і приєднувальні розміри | |
Висота | 350 мм |
Ширина | 600 мм |
Довжина | 170 мм |
- Ціна: Ціну уточнюйте
