Повітряний клапан утеплений з електроприводом C-GMK-C-80-50-М220(24)-S

Застосування прямокутного канального повітряного клапана утепленого з електроприводом C-GMK-C-80-50-М220(24)-S ССК ТМ

• Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
• Має періметральний обігрів і захист від обмерзання лопаток;
• Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
• Клапани відрізняються зменшеним об'ємом протікання через клапан;
• Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
• Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
• Клапани можуть комплектуватися електроприводом і управляється дистанційно або за допомогою рукоятки;
• Робочий тиск до 1800 Па;
• Допустима температура переміщуваного повітря від -40 °С до +50 °С градусів.

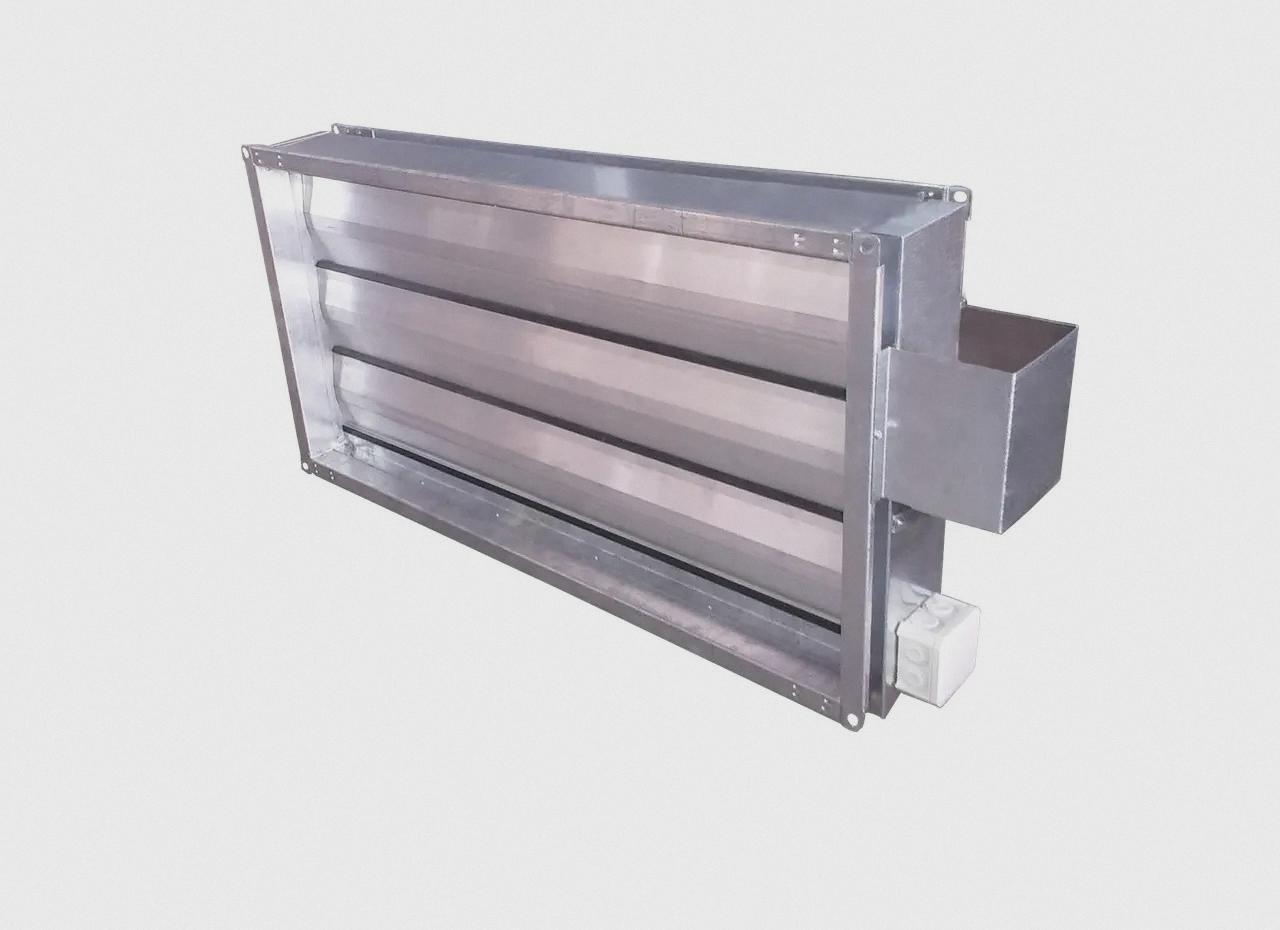

Конструкція прямокутний повітряних утеплених клапанів з електроприводом ССК ТМ C-GMK-C-80-50-М220(24)-S

• Корпус клапана виготовлений з оцинкованої сталі з встановленими всередині лопатками з посиленого алюмінієвого профілю.
• Підвищена жорсткість корпусу гарантує захист клапана від перекосів в умовах великих перепадів середньодобової температури.
• Периметральної обігрів є особливістю клапанів. Використання в конструкції периметрального обігріву у вигляді розташованого по зовнішньому периметру гнучкого
  саморегулюючого нагрівального кабелю, постійно підключений до мережі змінного струму 220 В.
• Нагрівальний кабель містить автоматичне керування без реостата, не вимагає додаткової автоматичної схеми управління. Зовні кабель закритий особливим утепленим кожухом, що не виходять за зовнішній габарит фланців клапана.
• Примикання лопаток виконано з допомогою гумового ущільнення.
• В якості виконавчого механізму має можливість застосовуватися електропривод (відкрито-закрито), з пружинним поверненням плавного регулювання або ж двопозиційні 220 В або 24 В).
• Повітряний клапан ще забезпечений клемної коробкою для підключення систем автоматики і сигналізації.

Позначення приводів повітряних клапанів: M — привід без поворотної пружини; F — привід з поворотною пружиною; 220 — напруга живлення 220 В; 24 — напруга живлення 24 В; S — наявність додаткових контактів; SR — привід з аналоговим управлінням («плавного регулювання»)

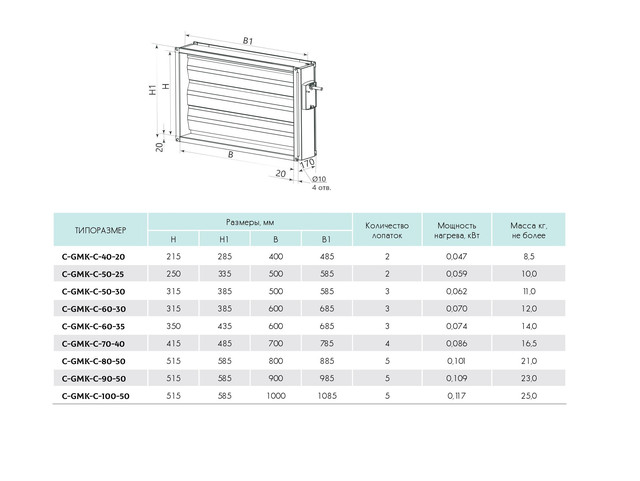

Канальні утеплені повітряні клапани C-GMK-C виготовляється в інших типорозмірах, нижче надана таблиця
