Застосування прямокутного канального повітряного клапана утепленого з електроприводом C-GMK-C-50-25-М220(24)-S ССК ТМ
- Клапан призначений для регулювання витрати припливного, рециркуляційного або ж витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
- Має періметральний обігрів і захист від обмерзання лопаток;
- Від стандартних повітряних клапанів відрізняється підвищеною щільністю дотику лопаток;
- Клапани відрізняються зменшеним об'ємом протікання через клапан;
- Спеціальна конструкція зменшує тепловтрати крізь стулки клапана;
- Оброблюваний повітря не зобов'язаний утримувати тверді, волокнисті, клейкі або агресивні домішки;
- Клапани можуть комплектуватися електроприводом і управляється дистанційно або за допомогою рукоятки;
- Робочий тиск до 1800 Па;
- Допустима температура переміщуваного повітря від -40 °С до +50 °С градусів.

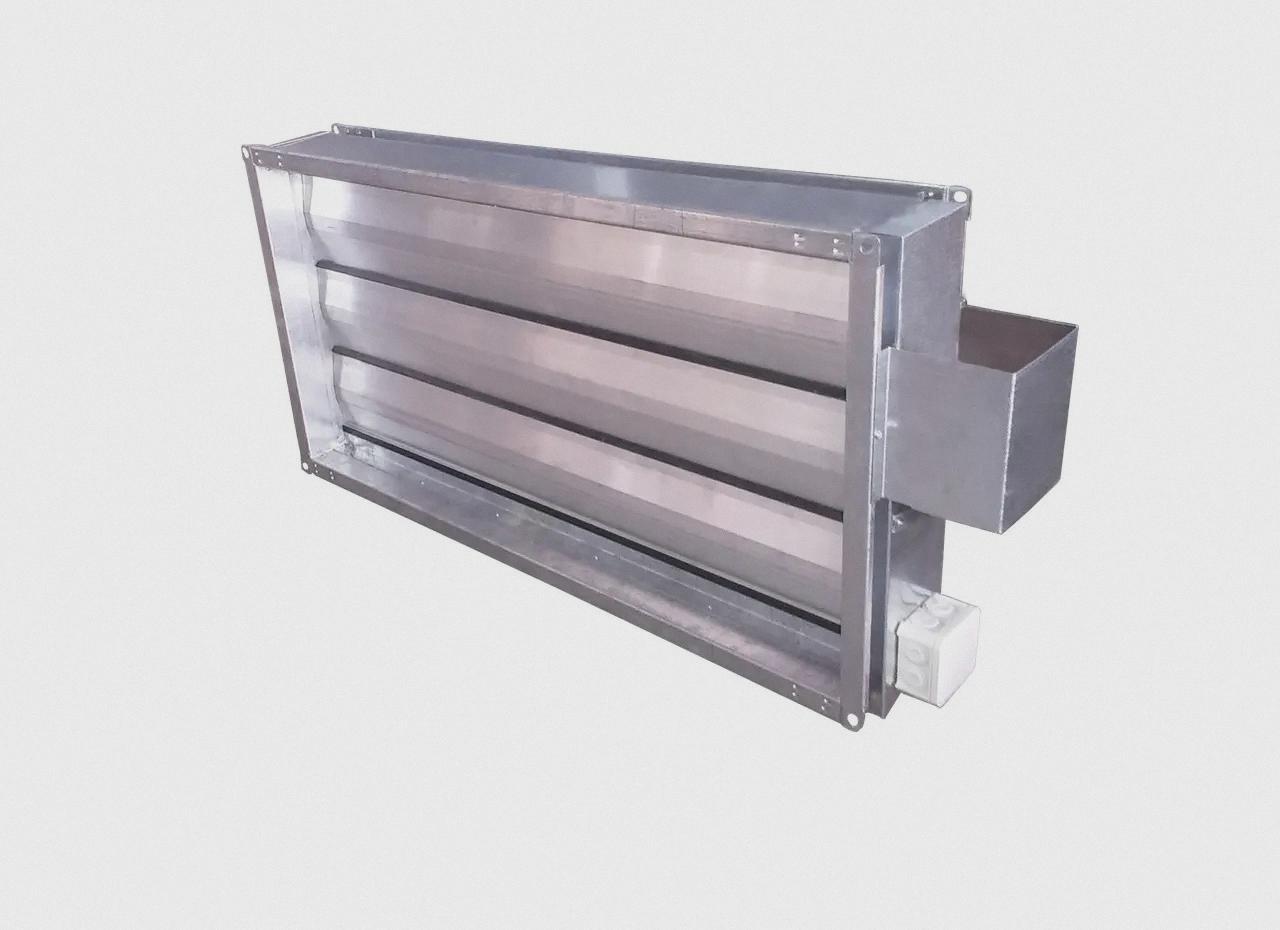

Конструкція прямокутний повітряних утеплених клапанів з електроприводом ССК ТМ C-GMK-C-50-25-М220(24)-S
- Корпус клапана виготовлений з оцинкованої сталі з встановленими всередині лопатками з посиленого алюмінієвого профілю.
- Підвищена жорсткість корпусу гарантує захист клапана від перекосів в умовах великих перепадів середньодобової температури.
- Периметральної обігрів є особливістю клапанів. Використання в конструкції периметрального обігріву у вигляді розташованого по зовнішньому периметру гнучкого
саморегулюючого нагрівального кабелю, постійно підключений до мережі змінного струму 220 В. - Нагрівальний кабель містить автоматичне керування без реостата, не вимагає додаткової автоматичної схеми управління. Зовні кабель закритий особливим утепленим кожухом, що не виходять за зовнішній габарит фланців клапана.
- Примикання лопаток виконано з допомогою гумового ущільнення.
- В якості виконавчого механізму має можливість застосовуватися електропривод (відкрито-закрито), з пружинним поверненням плавного регулювання або ж двопозиційні 220 В або 24 В).
- Повітряний клапан ще забезпечений клемної коробкою для підключення систем автоматики і сигналізації.
Позначення приводів повітряних клапанів: M — привід без поворотної пружини; F — привід з поворотною пружиною; 220 — напруга живлення 220 В; 24 — напруга живлення 24 В; S — наявність додаткових контактів; SR — привід з аналоговим управлінням («плавного регулювання»)
Канальні утеплені повітряні клапани C-GMK-C виготовляється в інших типорозмірах, нижче надана таблиця
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 10 кг |
Стан | Нове |
Тип повітророзподільника за формою | Прямокутний |
Тип повітророзподільника по конструкції | Воздухораспределительный клапан |
Тип повітророзподільника | Припливної, Витяжній |
Габаритні розміри | |
Ширина | 500 мм |
Довжина | 170 мм |
Висота | 250 мм |
Користувальницькі характеристики | |
Допустима температура переміщуваного повітря від | – 40 °С до +50 °С |
Електропривод "Відкрито-закрито" з аналоговим управлінням («плавного регулювання») | M24-SR, M220-SR |
Електропривод "Відкрито-Закрито" | М24, М220 |
Електропривод з поворотною пружиною | F24-SR, F24, F220 |
Кількість лопаток | 2 |
Потужність нагріву, кВт | 0,059 |
- Ціна: Ціну уточнюйте
