Канальний клапан універсальний з ручкою C-REG-80-50-HD

Застосування прямокутного канального універсального повітряного клапана C-REG-80-50-HD ССК ТМ

• Клапани призначені для регулювання витрати припливного і витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
• Може застосовуватися для рециркуляційного повітря;
• Використовують для герметизації внутрішнього об'єму вентиляційних мереж;
• Оброблюваний повітря зобов'язаний бути підготовлений, не повинен містити тверді, волокнисті, клейкі або агресивні домішки;
• Застосування повітряного клапана для зовнішнього виконання повинно врахувати захист клапана від можливого обмерзання лопаток;
• За спеціальним запитом клапан може поставлятися у вибухозахищеному виконанні.
• Допустима температура переміщуваного повітря від -30 °С до +50 °С градусів.

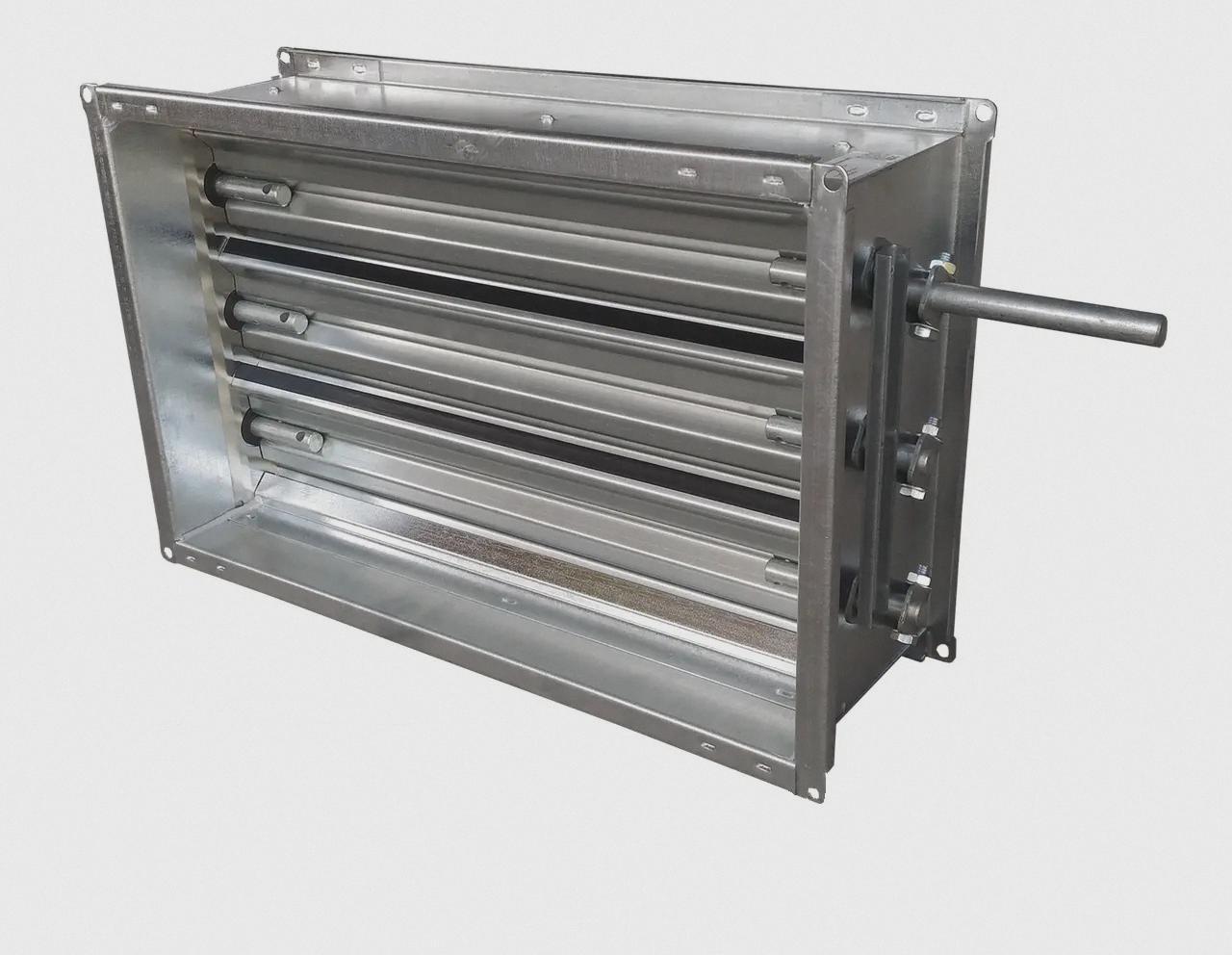

Конструкція прямокутний повітряних універсальних клапанів ССК ТМ C-REG-80-50-HD

• Повітряні клапана має прямокутний перетин і являє собою збірну конструкцію з корпусу і лопаток, виготовлених з
  оцинкованої сталі. У місцях сполучення лопаток встановлено особливий ущільнювач.
• Приводна кінематична схема наданого клапана має систему важелів і тяг, забезпечує паралельне розкриття лопаток.
• Клапани мають фіксований типорозмірний ряд робочих перетинів відповідає європейському типоразмерному ряду канального прямокутного обладнання.
• В якості виконавчого механізму для клапана може поставлятися в трьох варіантах: без приводу (під привід), ручний привід для місцевого ручного управління, електропривод для дистанційного керування клапаном.
• Для канальних повітряних клапанів використовують приводи «відкрито-закрито» або ж з пружинним поверненням плавного регулювання, або двопозиційні 220 В або 24 Ст.
  При будь-якому варіанті комплектації виконавчим механізмом клапан зберігає працездатність незалежно від просторової орієнтації.

Увага: Клапани висотою до 300 мм мають виліт лопатки за габарити корпусу. Це потрібно брати до уваги при монтажі безпосередньо до інших елементів канальної системи.

Нижче представлена діаграма падінь тиску , так само канальні повітряні клапани C-REG виготовляється в інших типорозмірах.
