Застосування прямокутного канального універсального повітряного клапана C-REG-50-30-HD ССК ТМ
- Клапани призначені для регулювання витрати припливного і витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
- Може застосовуватися для рециркуляційного повітря;
- Використовують для герметизації внутрішнього об'єму вентиляційних мереж;
- Оброблюваний повітря зобов'язаний бути підготовлений, не повинен містити тверді, волокнисті, клейкі або агресивні домішки;
- Застосування повітряного клапана для зовнішнього виконання повинно врахувати захист клапана від можливого обмерзання лопаток;
- За спеціальним запитом клапан може поставлятися у вибухозахищеному виконанні.
- Допустимая температура перемещаемого воздуха от –30 °С до +50 °С градусов.

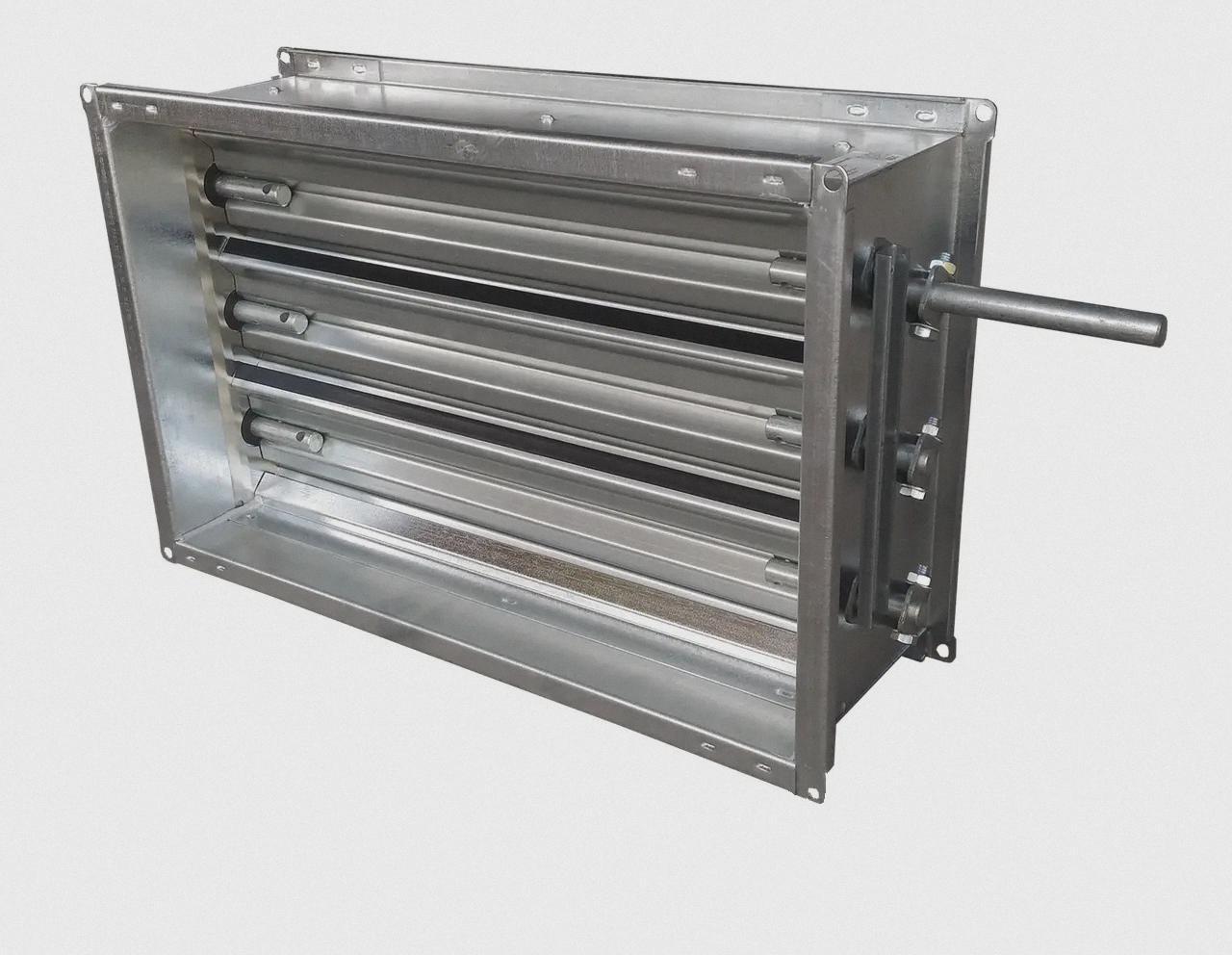

Конструкция прямоугольный воздушных универсальных клапанов ССК ТМ C-REG-50-30-HD
- Воздушные клапана имеет прямоугольное сечение и представляет собой сборную конструкцию из корпуса и лопаток, изготовленных из
оцинкованной стали. В местах сопряжения лопаток установлен особый уплотнитель. - Приводная кинематическая схема предоставленного клапана имеет систему рычагов и тяг, обеспечивающую параллельное раскрытие лопаток.
- Клапаны имеют фиксированный типоразмерный ряд рабочих сечений соответствующий европейскому типоразмерному ряду канального прямоугольного оборудования.
- В качестве исполнительного механизма для клапана может поставляться в трех вариантах: без привода (под привод), ручной привод для местного ручного управления, электропривод для дистанционного управления клапаном.
- Для канальных воздушных клапанов используют приводы «открыто-закрыто» или же с пружинным возвратом плавного регулирования, или двухпозиционные 220 В или 24 В.
При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации.
Внимание: Клапаны высотой до 300 мм имеют вылет лопатки за габарит корпуса. Это нужно принимать во внимание при монтаже непосредственно к другим элементам канальной системы.

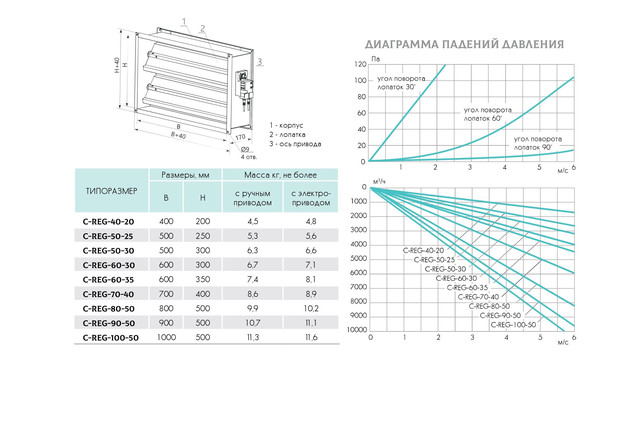

Ниже представлена диаграмма падений давления , так же канальные воздушные клапаны C-REG изготавливается в других типоразмерах.
Основні атрибути | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Користувальницькі характеристики | |
Допустима температура переміщуваного повітря від | - 30 °С до +50 °С |
- Ціна: Ціну уточнюйте
