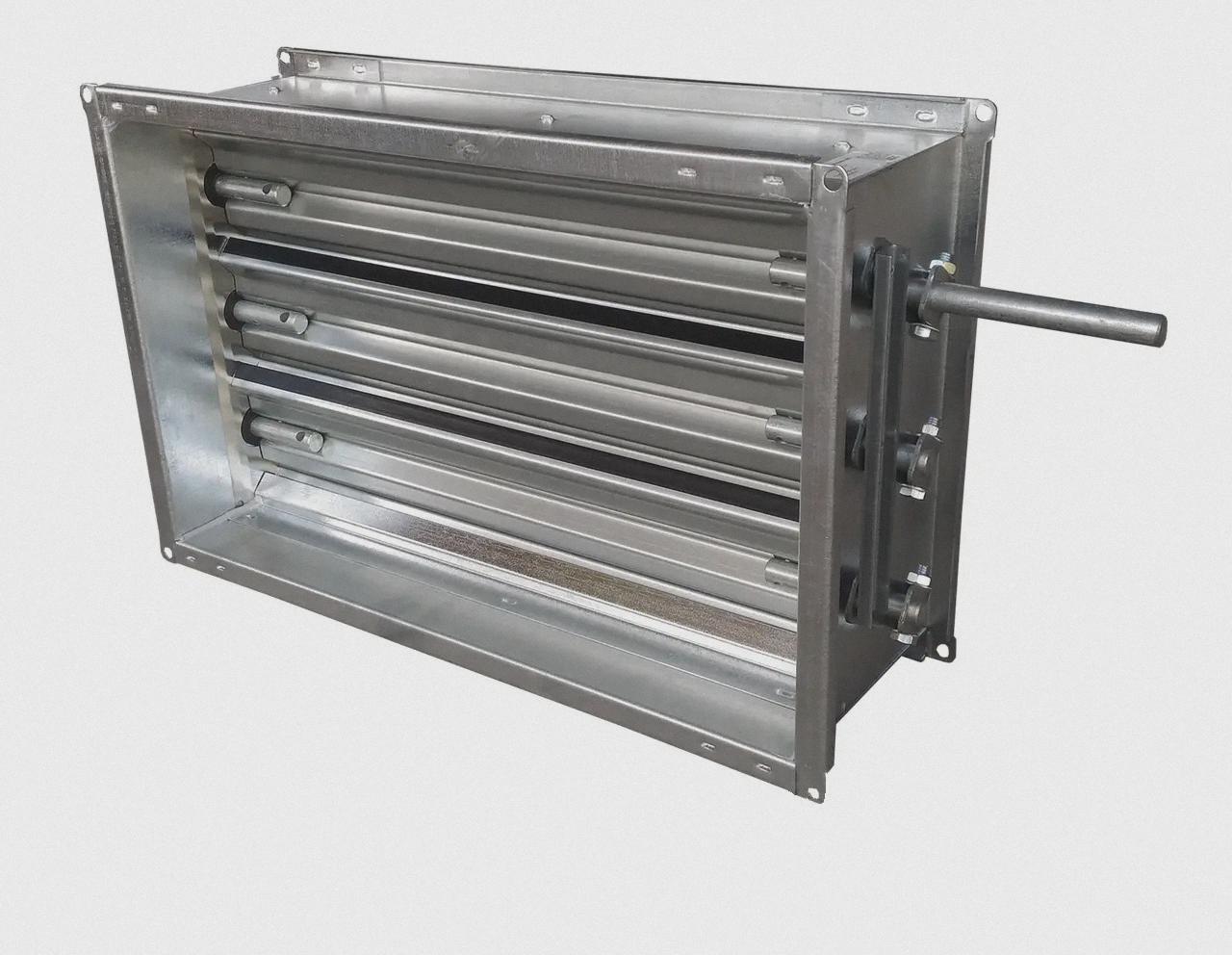

Канальний клапан універсальний з ручкою C-REG-40-20-HD

Застосування прямокутного канального універсального повітряного клапана C-REG-40-20-HD ССК ТМ

• Клапани призначені для регулювання витрати припливного і витяжного повітря в системах канальної прямокутної вентиляції і кондиціонування;
• Може застосовуватися для рециркуляційного повітря;
• Використовують для герметизації внутрішнього об'єму вентиляційних мереж;
• Оброблюваний повітря зобов'язаний бути підготовлений, не повинен містити тверді, волокнисті, клейкі або агресивні домішки;
• Застосування повітряного клапана для зовнішнього виконання повинно врахувати захист клапана від можливого обмерзання лопаток;
• За спеціальним запитом клапан може поставлятися у вибухозахищеному виконанні.
• Допустима температура переміщуваного повітря від -30 °С до +50 °С градусів.

Конструкція прямокутний повітряних універсальних клапанів ССК ТМ C-REG-40-20-HD

• Повітряні клапана має прямокутний перетин і являє собою збірну конструкцію з корпусу і лопаток, виготовлених з
  оцинкованої сталі. У місцях сполучення лопаток встановлено особливий ущільнювач.
• Приводна кінематична схема наданого клапана має систему важелів і тяг, забезпечує паралельне розкриття лопаток.
• Клапани мають фіксований типорозмірний ряд робочих перетинів відповідає європейському типоразмерному ряду канального прямокутного обладнання.
• В якості виконавчого механізму для клапана може поставлятися в трьох варіантах: без приводу (під привід), ручний привід для місцевого ручного управління, електропривод для дистанційного керування клапаном.
• Для канальных воздушных клапанов используют приводы «открыто-закрыто» или же с пружинным возвратом плавного регулирования, или двухпозиционные 220 В или 24 В.
  При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации.

Внимание: Клапаны высотой до 300 мм имеют вылет лопатки за габарит корпуса. Это нужно принимать во внимание при монтаже непосредственно к другим элементам канальной системы.

Ниже представлена диаграмма падений давления , так же канальные воздушные клапаны C-REG изготавливается в других типоразмерах.
