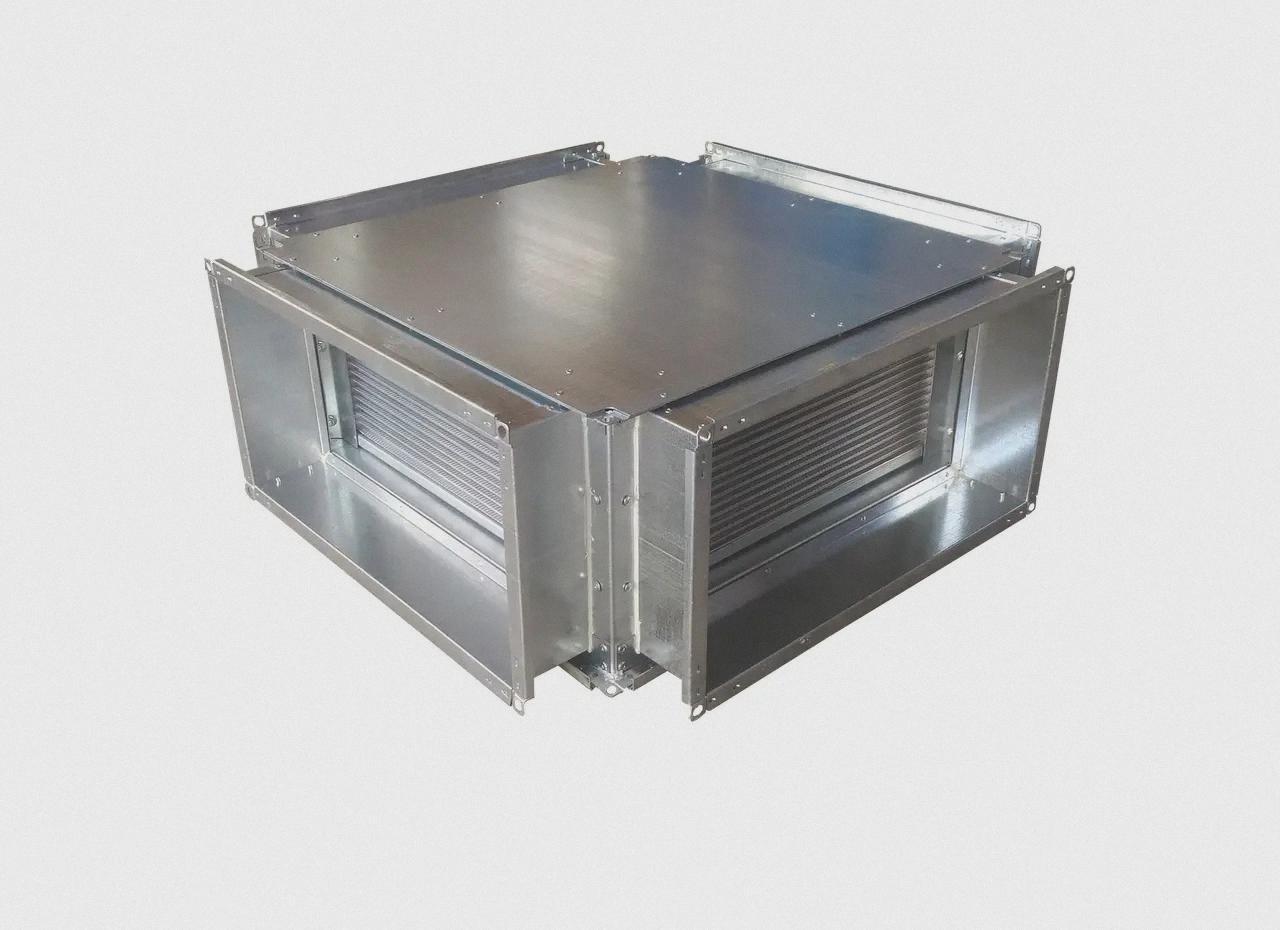

Канальний пластинчастий теплоутилізатор C-PKT-60-30

Застосування прямокутного канального пластинчастого теплоутилізаторів C-PKT-60-30 ССК ТМ

• Встановлюється в канальних системах вентиляції і кондиціонування виробничих і житлових приміщень;
• Утилізує теплову енергію витяжного повітря;
• Дозволяє використовувати зекономлену енергію для охолодження (обігріву) припливного повітря;
• Використання утилізатора з перекрестноточным теплообмінником цілеспрямовано у випадках, коли відсутня рециркуляція повітря або в якості допоміжного енергозбереження;
• Ефективність теплоутілізаціі знаходиться в залежності від співвідношення витрат припливного і витяжного повітря і різниці температур на вході в теплообмінник і має можливість досягати 70%;
• Оброблюваний повітря не зобов'язаний утримувати липких і волокнистих матеріалів, вибухових газових домішок і агресивних речовин;
• Вміст пилу і твердих домішок не повинна перевищувати 0,1 г/м3.

Конструкція канального пластинчастого рекуператора C-PKT-60-30 ССК ТМ

• Теплоутилізатор C-PKT складається з рекуперативного перекресноточного теплообмінника всередині спеціального корпусу.
• Корпус канального рекуператора виготовляється з оцинкованої сталі.
• Теплообмінна поверхня утилізатора утворена гофрованими пластинами з алюмінієвої фольги.
• Принцип роботу рекуператора, витяжне повітря, що видаляється з обслуговуваного приміщення, протікає по кожному другому каналу між пластинами рекуперативний теплообмінник, нагріваючи їх (в зимовий період) або ж охолоджуючи (в літній).
• Оброблюваний припливне повітря проходить крізь інші канали теплообмінника, поглинаючи тепло нагрітих пластинок або ж навпаки охолоджуючись.

Поради по монтажних роботах. Рекуператор передбачає як горизонтальну, і вертикальну установку. При цьому повинен бути забезпечений відвід конденсату з витяжного вентиляційного каналу. З цією метою слід забезпечити ухил відповідної ділянки вентиляційного каналу завдовжки один-три метри, який повинен бути надійно герметизований. У нижній точці каналу потрібно передбачати патрубок для зливу конденсату. Напрямок подачі повітря — через утилізатор або ж в обхід нього на наступний ділянку припливної вентиляційної
системи регулюється з допомогою певного клапана байпаса, який повинен передбачатися в системі окремо. Ще на витяжної частини після теплоутилізаторів рекомендовано ставити канальний каплеуловлювач C-KP. Напрямок подачі повітря — через утилізатор або ж в обхід нього на наступний ділянку припливної вентиляційної системи регулюється з допомогою певного клапана байпаса, який повинен передбачатися в системі окремо. При монтажних роботах рекуператора потрібно передбачати сервісний доступ для сервісу теплоутилізаторів: Час від часу треба проводити очистку теплообмінної поверхні теплоутилізаторів.

Нижче представлені аеродинамічні характеристики, так-само канальні пластинчасті теплообмінники C-PKT виготовляється в інших типорозмірах.
