Застосування прямокутного канального пластинчастого теплоутилізаторів C-PKT-50-30 ССК ТМ
- Встановлюється в канальних системах вентиляції і кондиціонування виробничих і житлових приміщень;
- Утилізує теплову енергію витяжного повітря;
- Дозволяє використовувати зекономлену енергію для охолодження (обігріву) припливного повітря;
- Використання утилізатора з перекрестноточным теплообмінником цілеспрямовано у випадках, коли відсутня рециркуляція повітря або в якості допоміжного енергозбереження;
- Ефективність теплоутілізаціі знаходиться в залежності від співвідношення витрат припливного і витяжного повітря і різниці температур на вході в теплообмінник і має можливість досягати 70%;
- Оброблюваний повітря не зобов'язаний утримувати липких і волокнистих матеріалів, вибухових газових домішок і агресивних речовин;
- Вміст пилу і твердих домішок не повинна перевищувати 0,1 г/м3.

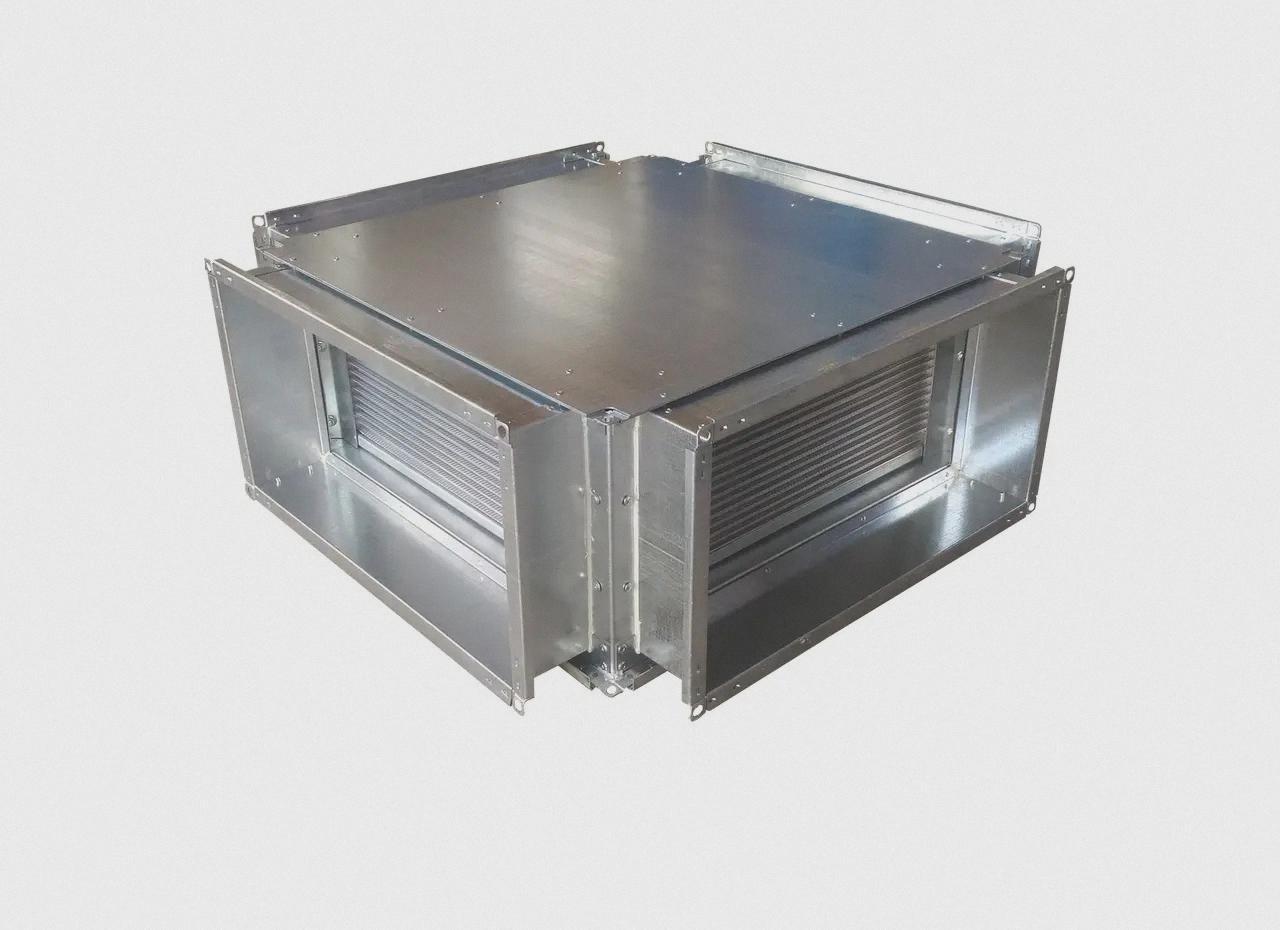

Конструкція канального пластинчастого рекуператора C-PKT-50-30 ССК ТМ
- Теплоутилізатор C-PKT складається з рекуперативного перекресноточного теплообмінника всередині спеціального корпусу.
- Корпус канального рекуператора виготовляється з оцинкованої сталі.
- Теплообмінна поверхня утилізатора утворена гофрованими пластинами з алюмінієвої фольги.
- Принцип роботу рекуператора, витяжне повітря, що видаляється з обслуговуваного приміщення, протікає по кожному другому каналу між пластинами рекуперативний теплообмінник, нагріваючи їх (в зимовий період) або ж охолоджуючи (в літній).
- Оброблюваний припливне повітря проходить крізь інші канали теплообмінника, поглинаючи тепло нагрітих пластинок або ж навпаки охолоджуючись.
Советы по монтажных работах. Рекуператор предполагает как горизонтальную, также и вертикальную установку. При этом обязан быть снабжен отвод конденсата из вытяжного вентиляционного канала. С данной целью следует обеспечить уклон соответствующего участка вентиляционного канала длиной один-три метра, который должен быть надежно герметизирован. В нижней точке канала нужно предусматривать патрубок для слива конденсата. Направление подачи воздуха — через утилизатор или же в обход него на следующий участок приточной вентиляционной
системы — регулируется с помощью определенного клапана байпаса, который должен предусматриваться в системе отдельно. Еще на вытяжной части после теплоутилизатора рекомендовано ставить канальный каплеуловитель C-KP. Направление подачи воздуха — через утилизатор или же в обход него на следующий участок приточной вентиляционной системы — регулируется с помощью определенного клапана байпаса, который должен предусматриваться в системе отдельно. При монтажних роботах рекуператора потрібно передбачати сервісний доступ для сервісу теплоутилізаторів: Час від часу треба проводити очистку теплообмінної поверхні теплоутилізаторів.
Нижче представлені аеродинамічні характеристики, так-само канальні пластинчасті теплообмінники C-PKT виготовляється в інших типорозмірах.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 35.6 кг |
Тип рекуператора | Пластинчастий |
Ефективність рекуперації тепла | 70 % |
Габаритні розміри | |
Висота | 300 мм |
Довжина | 520 мм |
Ширина | 500 мм |
- Ціна: Ціну уточнюйте
