Канальний фреоновий охолоджувач C-FKO-70-40

Застосування прямокутного канального повітроохолоджувача фреонового C-FKO-70-40 ССК ТМ

• Предназначен для охлаждения воздуха в канальных системах кондиционирования и вентиляции;
• Может применяться для осушения воздуха;
• Устанавливается непосредственно в воздуховоды прямоугольного сечения;
• Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси;
• Недопустимо содержание веществ, вызывающих коррозию или же разложение алюминия, меди, цинка;
• В малогабаритных стационарных системах вентиляции и кондиционирования производственных, социальных или жилых помещениях;
• В качестве хладагентов допустимо использование фреонов марки: R22, R407C, R410A.

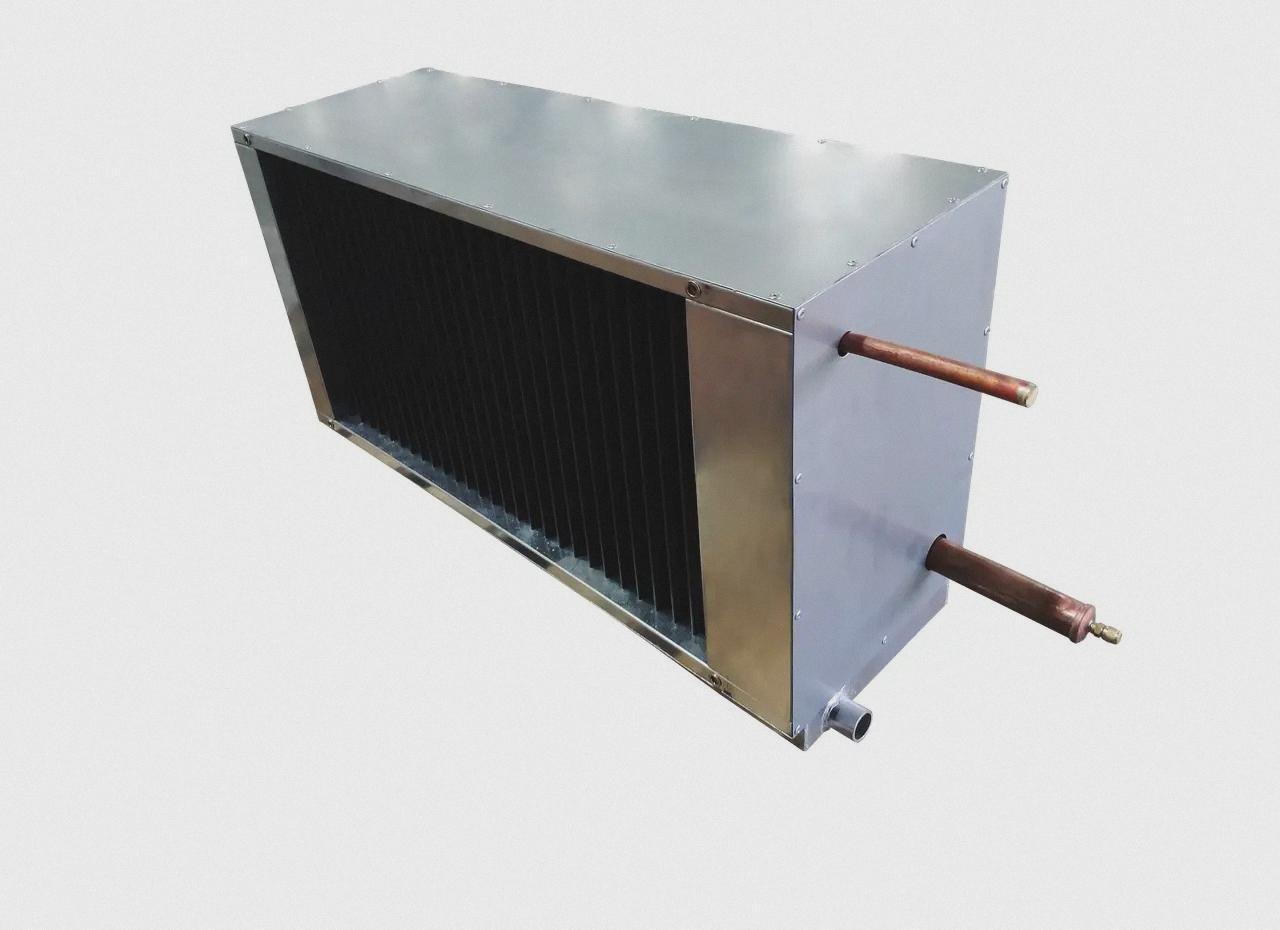

Конструкція фреонового канального прямокутного охолоджувача ССК ТМ C-FKO-70-40

• Конструкція канального повітроохолоджувача враховує установку фреонового теплообмінника, краплевловлювача і піддону всередині корпусу. КОРПУС фреонового повітроохолоджувача виготовлений з оцинкованої сталі.
• Теплообмінник фреоновий виготовлений з мідних трубок, розташованих у шаховому порядку, з алюмінієвим ребрами. Від водяного охолоджувача він відрізняється
  конструкцією розподільного вузла ("павука") і специфікою підведення хладагента.
• Колектори фреонового теплообмінника виробляються з мідних трубок.
• Присоединение к трубопроводам, подводящим хладагент, осуществляется с помощью пайки.
• При поставке теплообменники наполненные инертным газом, который необходимо удалить при присоединении к холодильному контуру.
• Каплеуловители имеют комплект особых пластиковых пластинок, которые эффективно улавливают конденсат и собирают его в поддон, который находится в нижней части корпуса охладителя.
• Поддон обеспечен отводным патрубком для слива конденсата. При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение.
• Для захисту охолоджувача перед ним у каналі вентиляційної рекомендується установка канального фільтра.

Увага: Для досягнення максимальної холодопродуктивності, охолоджувач потрібно підключати протитечією. При приєднанні вхідного і вихідного патрубків теплообмінника до мережі потрібно дотримуватися особливої обережності. В процесі монтажних робіт забороняється підгинати і деформувати патрубки.

Нижче представлені аеродинамічні характеристики, так-само канальні фреонові охолоджувачі C-FKO виготовляється в інших типорозмірах.
