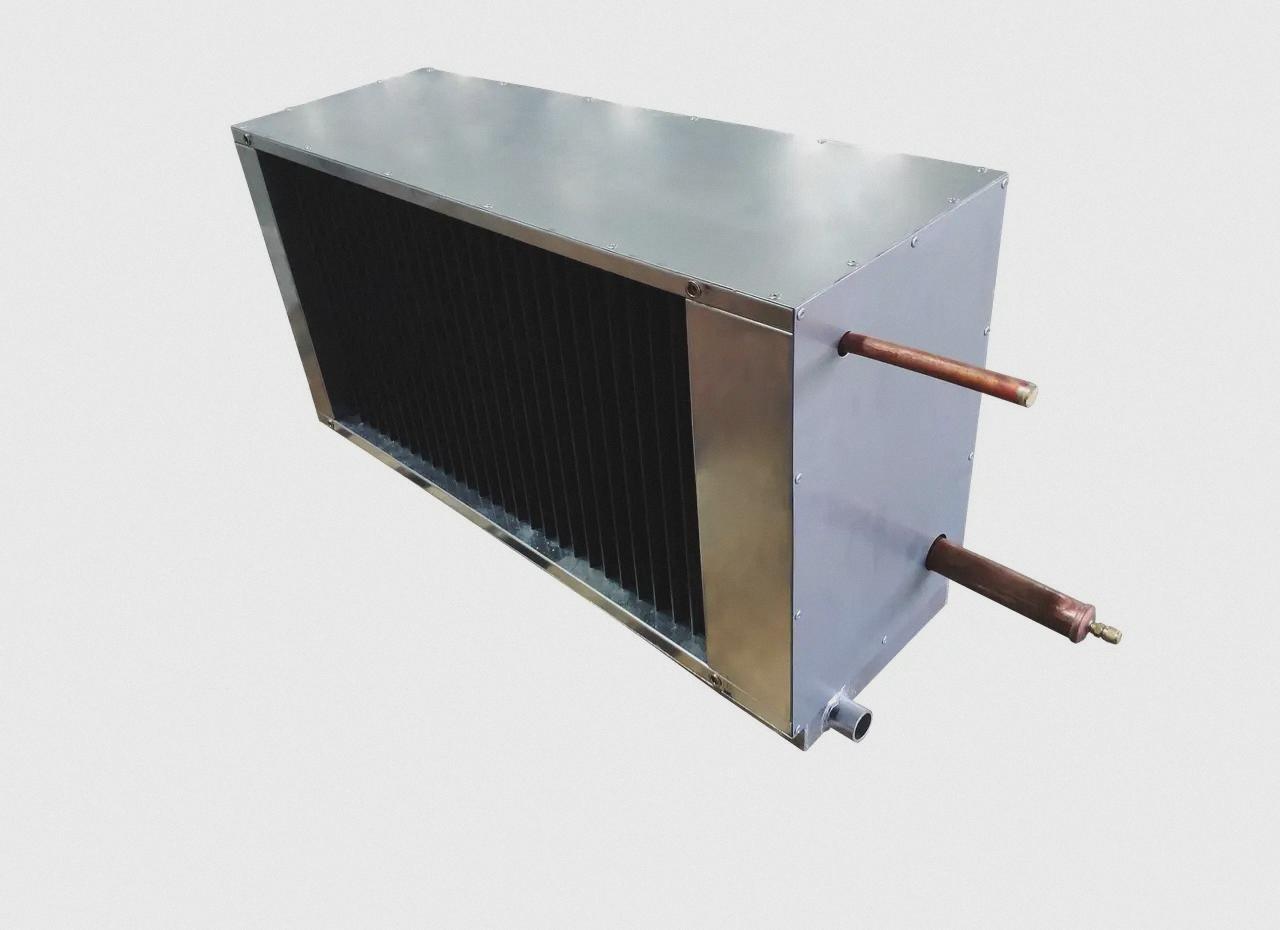

Канальний фреоновий охолоджувач C-FKO-50-30

Застосування прямокутного канального повітроохолоджувача фреонового C-FKO-50-30 ССК ТМ

• Призначений для охолодження повітря в канальних системах кондиціонування і вентиляції;
• Може застосовуватися для осушення повітря;
• Встановлюється безпосередньо в повітропроводи прямокутного перерізу;
• Оброблюваний повітря не повинен містити тверді, волокнисті, клейкі або агресивні домішки;
• Неприпустимо вміст речовин, що викликають корозію або ж розкладання алюмінію, міді, цинку;
• У малогабаритних стаціонарних системах вентиляції і кондиціонування виробничих, соціальних або житлових приміщеннях;
• В якості холодоагентів допустимо використання фреонів марки: R22, R407C, R410A.

Конструкция фреонового канального прямоугольного охладителя ССК ТМ C-FKO-50-30

• Конструкция канального воздухоохладителя учитывает установку фреонового теплообменника, каплеуловителя и поддона внутри корпуса. КОРПУС фреонового воздухоохладителя изготовлен из оцинкованной стали.
• Теплообменник фреоновый изготовлен из медных трубок, находящихся в шахматном порядке, с алюминиевым оребрением. От водяного охладителя он отличается
  конструкцией распределительного узла (“паука”) и спецификой подведения хладагента.
• Коллекторы фреонового теплообменника производятся из медных трубок.
• Приєднання до трубопроводів, підвідних холодоагент, здійснюється за допомогою пайки.
• При поставці теплообмінники наповнені інертним газом, який необхідно видалити при приєднанні до холодильного контуру.
• Краплевловлювачі мають комплект особливих пластикових пластинок, які ефективно вловлюють конденсат і збирають його в піддон, який знаходиться в нижній частині корпусу охолоджувача.
• Піддон забезпечений відвідним патрубком для зливу конденсату. При монтажі повітроохолоджувача необхідно забезпечити горизонтальне положення.
• Для захисту охолоджувача перед ним у каналі вентиляційної рекомендується установка канального фільтра.

Увага: Для досягнення максимальної холодопродуктивності, охолоджувач потрібно підключати протитечією. При приєднанні вхідного і вихідного патрубків теплообмінника до мережі потрібно дотримуватися особливої обережності. В процесі монтажних робіт забороняється підгинати і деформувати патрубки.

Нижче представлені аеродинамічні характеристики, так-само канальні фреонові охолоджувачі C-FKO виготовляється в інших типорозмірах.
