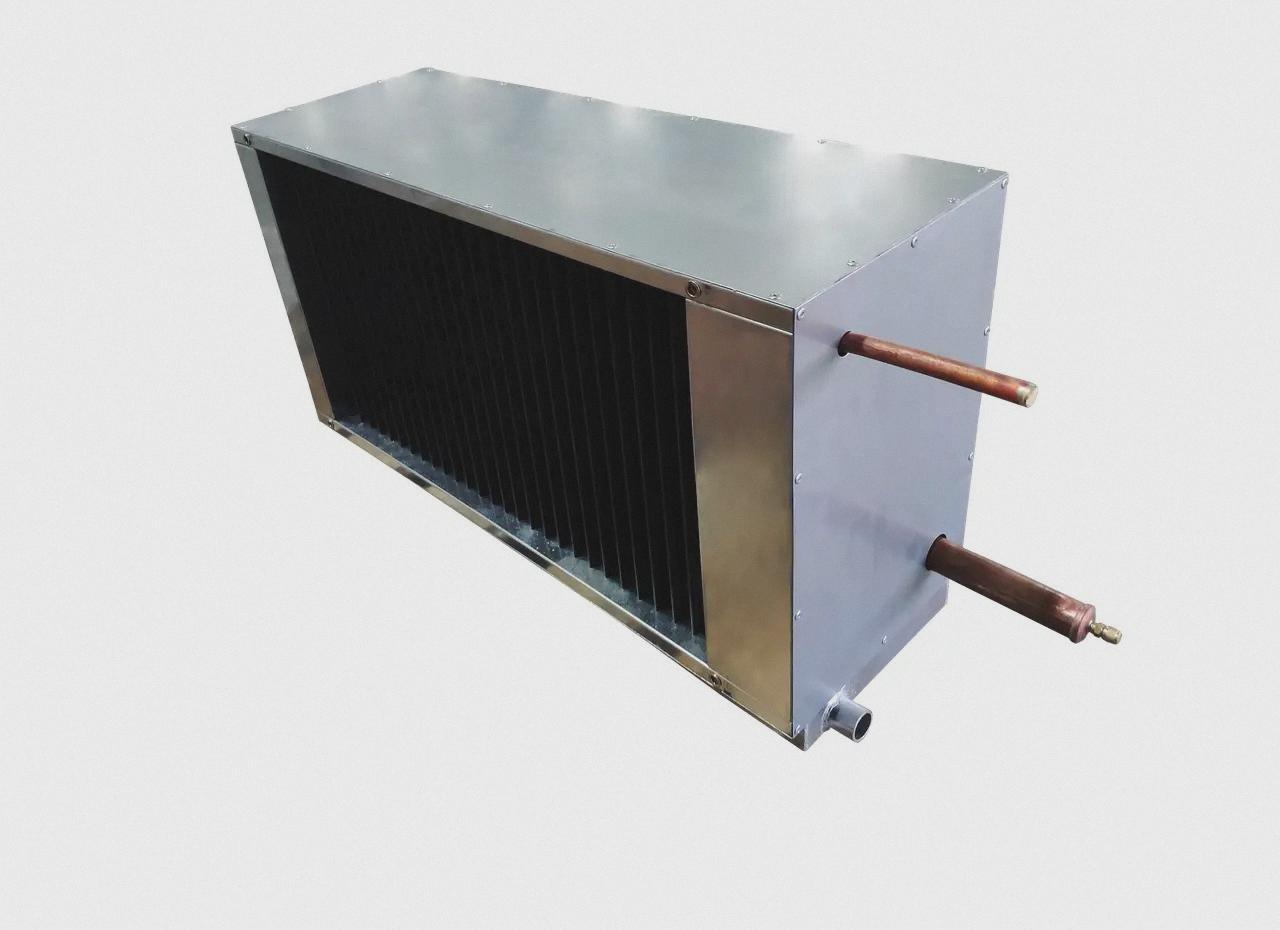

Канальний фреоновий охолоджувач C-FKO-40-20

Застосування прямокутного канального повітроохолоджувача фреонового C-FKO-40-20 ССК ТМ

• Предназначен для охлаждения воздуха в канальных системах кондиционирования и вентиляции;
• Может применяться для осушения воздуха;
• Устанавливается непосредственно в воздуховоды прямоугольного сечения;
• Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси;
• Недопустимо содержание веществ, вызывающих коррозию или же разложение алюминия, меди, цинка;
• В малогабаритных стационарных системах вентиляции и кондиционирования производственных, социальных или жилых помещениях;
• В качестве хладагентов допустимо использование фреонов марки: R22, R407C, R410A.

Конструкція фреонового канального прямокутного охолоджувача ССК ТМ C-FKO-40-20

• Конструкція канального повітроохолоджувача враховує установку фреонового теплообмінника, краплевловлювача і піддону всередині корпусу. КОРПУС фреонового повітроохолоджувача виготовлений з оцинкованої сталі.
• Теплообмінник фреоновий виготовлений з мідних трубок, розташованих у шаховому порядку, з алюмінієвим ребрами. Від водяного охолоджувача він відрізняється
  конструкцією розподільного вузла ("павука") і специфікою підведення хладагента.
• Колектори фреонового теплообмінника виробляються з мідних трубок.
• Приєднання до трубопроводів, підвідних холодоагент, здійснюється за допомогою пайки.
• При поставці теплообмінники наповнені інертним газом, який необхідно видалити при приєднанні до холодильного контуру.
• Краплевловлювачі мають комплект особливих пластикових пластинок, які ефективно вловлюють конденсат і збирають його в піддон, який знаходиться в нижній частині корпусу охолоджувача.
• Піддон забезпечений відвідним патрубком для зливу конденсату. При монтажі повітроохолоджувача необхідно забезпечити горизонтальне положення.
• Для захисту охолоджувача перед ним у каналі вентиляційної рекомендується установка канального фільтра.

Увага: Для досягнення максимальної холодопродуктивності, охолоджувач потрібно підключати протитечією. При приєднанні вхідного і вихідного патрубків теплообмінника до мережі потрібно дотримуватися особливої обережності. В процесі монтажних робіт забороняється підгинати і деформувати патрубки.

Нижче представлені аеродинамічні характеристики, так-само канальні фреонові охолоджувачі C-FKO виготовляється в інших типорозмірах.
