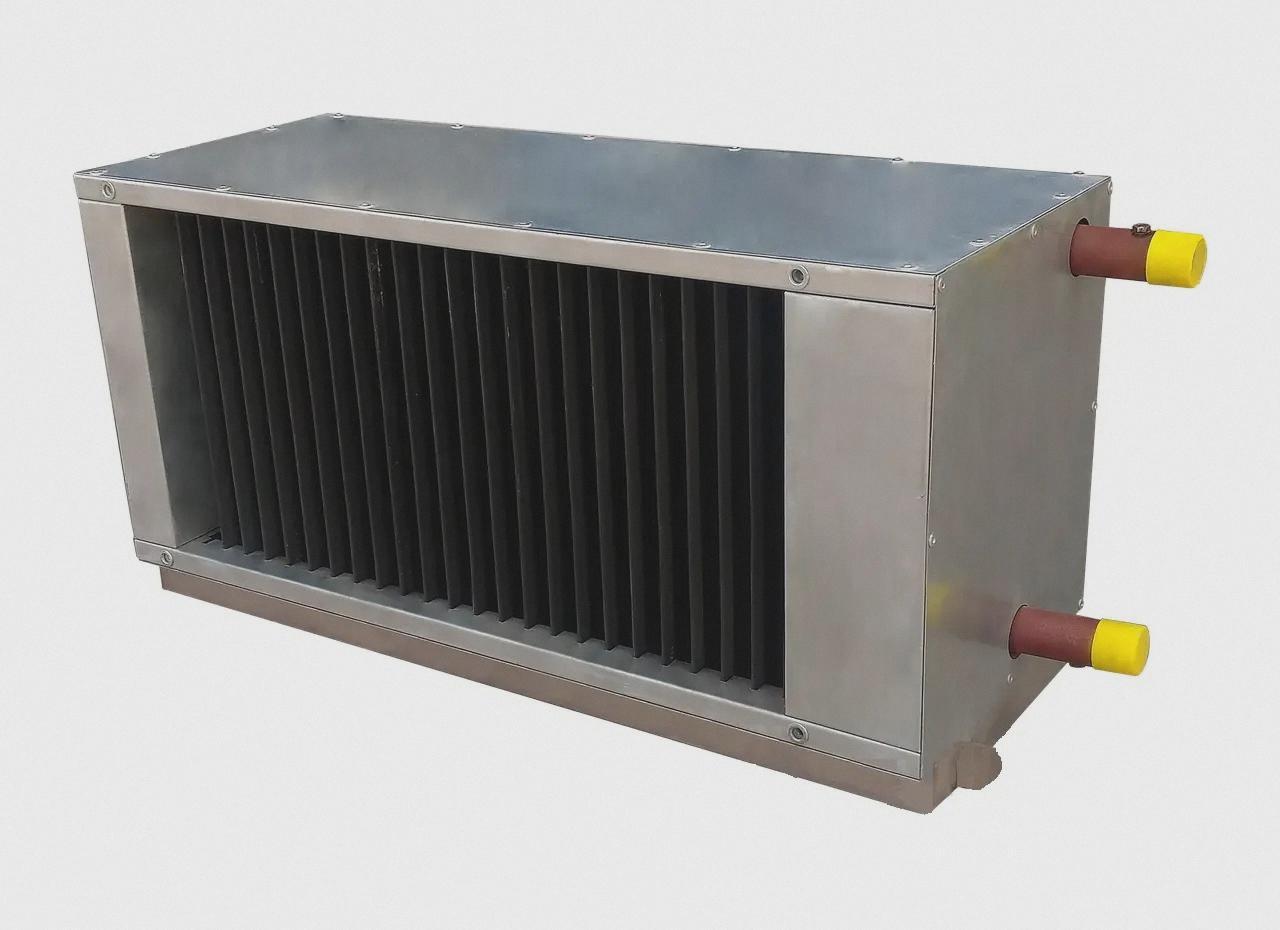

Канальний водяний охолоджувач C-VKO-90-50

Застосування прямокутного канального повітроохолоджувача водяного C-VKO-90-50 ССК ТМ

• Призначені для охолодження і осушення припливного, рециркуляційного повітря або їх суміші;
• У малогабаритних стаціонарних системах вентиляції і кондиціонування виробничих, соціальних або житлових приміщеннях;
• Канальні охолоджувачі встановлюються безпосередньо в повітропроводи прямокутного перерізу;
• Оброблюваний повітря не повинен містити тверді, волокнисті, клейкі або агресивні домішки, що сприяють корозії міді, алюмінію, цинку;
• В якості холодоагенту в охолоджувачах можуть використовуватися вода або незамерзаючі суміші;
• Максимально допустимое давление жидкости в охладителях составляет 1,6 МПа.

Конструкция водяного канального прямоугольного охладителя ССК ТМ C-VKO-90-50

• Конструкция канального охладителя представляет собой корпус выполненный из оцинкованной стали, внутри которого устанавливается теплообменник, каплеуловитель и поддон.
• Теплообменник  изготовлен из медных трубок, с алюминиевым оребрением, расположенных в шахматном порядке.
• Каплеуловители имеют комплект особых пластиковых пластин, которые действенно улавливают конденсат и собирают его в поддон, который находится в нижней части корпуса охладителя.
• Піддон додатково теплоізольований і забезпечений відвідним патрубком для зливу конденсату.
• Канальні охолоджувачі мають уніфіковані габарити, власне що дозволяє універсально з'єднувати їх з іншими елементами канальної прямокутної вентиляції, гарантує комфорт монтажу і сервісу в умовах обмеженого простору.

Увага: При приєднанні вхідного і вихідного патрубків теплообмінника до мережі необхідно дотримуватися особливої обережності. В процесі монтажу забороняється підгинати і
деформувати патрубки. Канальний повітроохолоджувач призначений тільки для виключно горизонтального розташування при експлуатації. Канальний охолоджувач поставляється в комплекті з краплевловлювачем і піддоном. Сифон замовляється і поставляється окремо.

Нижче представлені аеродинамічні і гідравлічні характеристики, так-само канальні водяні охолоджувачі C-VKO виготовляється в інших типорозмірах.
