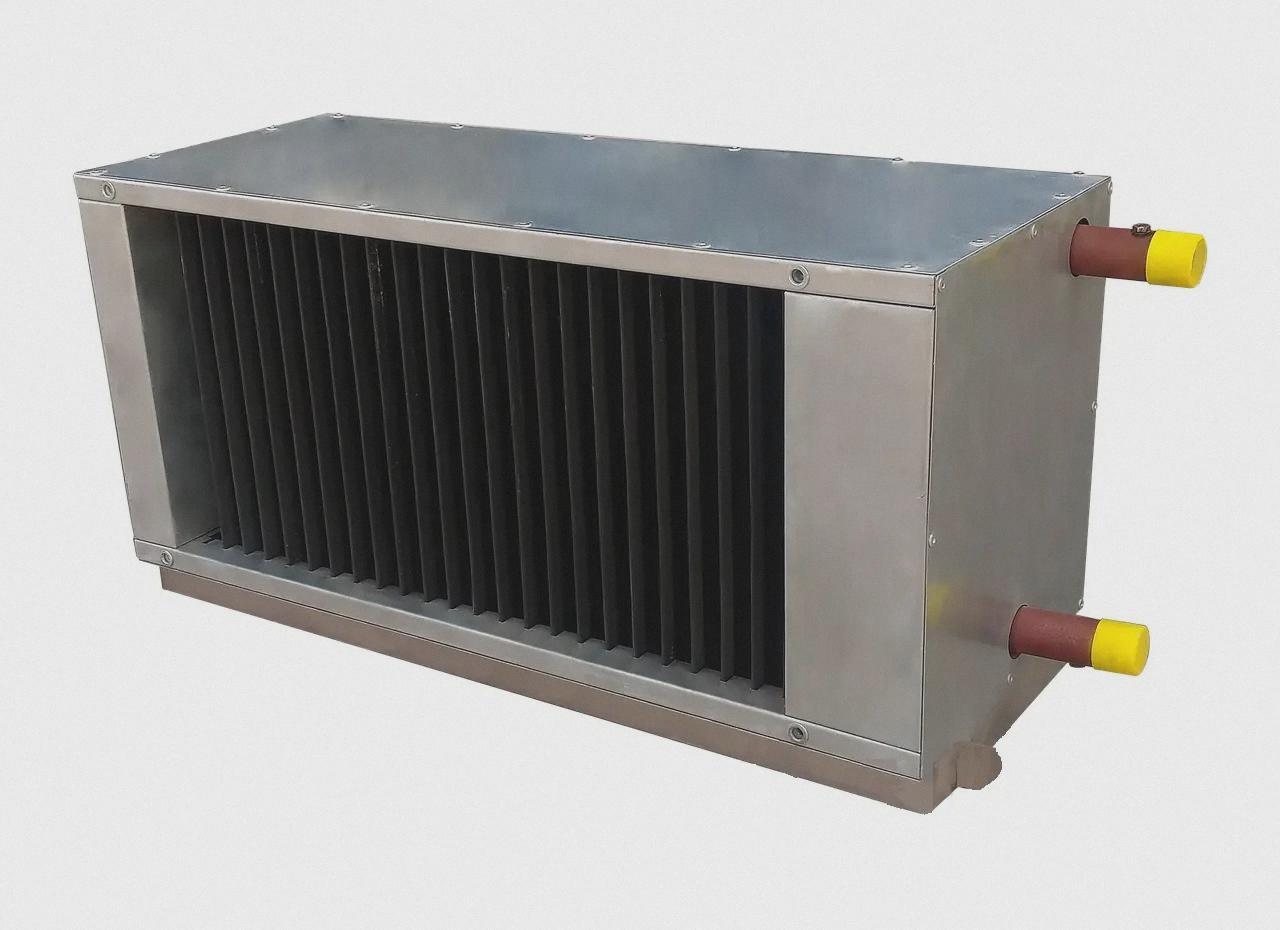

Канальний водяний охолоджувач C-VKO-60-30

Застосування прямокутного канального повітроохолоджувача водяного C-VKO-60-30 ССК ТМ

• Предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси;
• В малогабаритных стационарных системах вентиляции и кондиционирования производственных, социальных или жилых помещениях;
• Канальные охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения;
• Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, способствующие коррозии меди, алюминия, цинка;
• В качестве хладагента в охладителях могут использоваться вода или незамерзающие смеси;
• Максимально допустимое давление жидкости в охладителях составляет 1,6 МПа.

Конструкция водяного канального прямоугольного охладителя ССК ТМ C-VKO-60-30

• Конструкция канального охладителя представляет собой корпус выполненный из оцинкованной стали, внутри которого устанавливается теплообменник, каплеуловитель и поддон.
• Теплообменник  изготовлен из медных трубок, с алюминиевым оребрением, расположенных в шахматном порядке.
• Каплеуловители имеют комплект особых пластиковых пластин, которые действенно улавливают конденсат и собирают его в поддон, который находится в нижней части корпуса охладителя.
• Поддон дополнительно теплоизолирован и обеспечен отводным патрубком для слива конденсата.
• Канальные охладители имеют унифицированные габариты, собственно что разрешает универсально соединять их с другими элементами канальной прямоугольной вентиляции, гарантирует комфорт монтажа и сервиса в условиях ограниченного пространства.

Увага: При приєднанні вхідного і вихідного патрубків теплообмінника до мережі необхідно дотримуватися особливої обережності. В процесі монтажу забороняється підгинати і
деформувати патрубки. Канальний повітроохолоджувач призначений тільки для виключно горизонтального розташування при експлуатації. Канальний охолоджувач поставляється в комплекті з краплевловлювачем і піддоном. Сифон замовляється і поставляється окремо.

Нижче представлені аеродинамічні і гідравлічні характеристики, так-само канальні водяні охолоджувачі C-VKO виготовляється в інших типорозмірах.
