Застосування прямокутного канального повітроохолоджувача водяного C-VKO-50-30 ССК ТМ
- Призначені для охолодження і осушення припливного, рециркуляційного повітря або їх суміші;
- У малогабаритних стаціонарних системах вентиляції і кондиціонування виробничих, соціальних або житлових приміщеннях;
- Канальні охолоджувачі встановлюються безпосередньо в повітропроводи прямокутного перерізу;
- Оброблюваний повітря не повинен містити тверді, волокнисті, клейкі або агресивні домішки, що сприяють корозії міді, алюмінію, цинку;
- В якості холодоагенту в охолоджувачах можуть використовуватися вода або незамерзаючі суміші;
- Максимально допустимий тиск рідини в охолоджувачах становить 1,6 МПа.

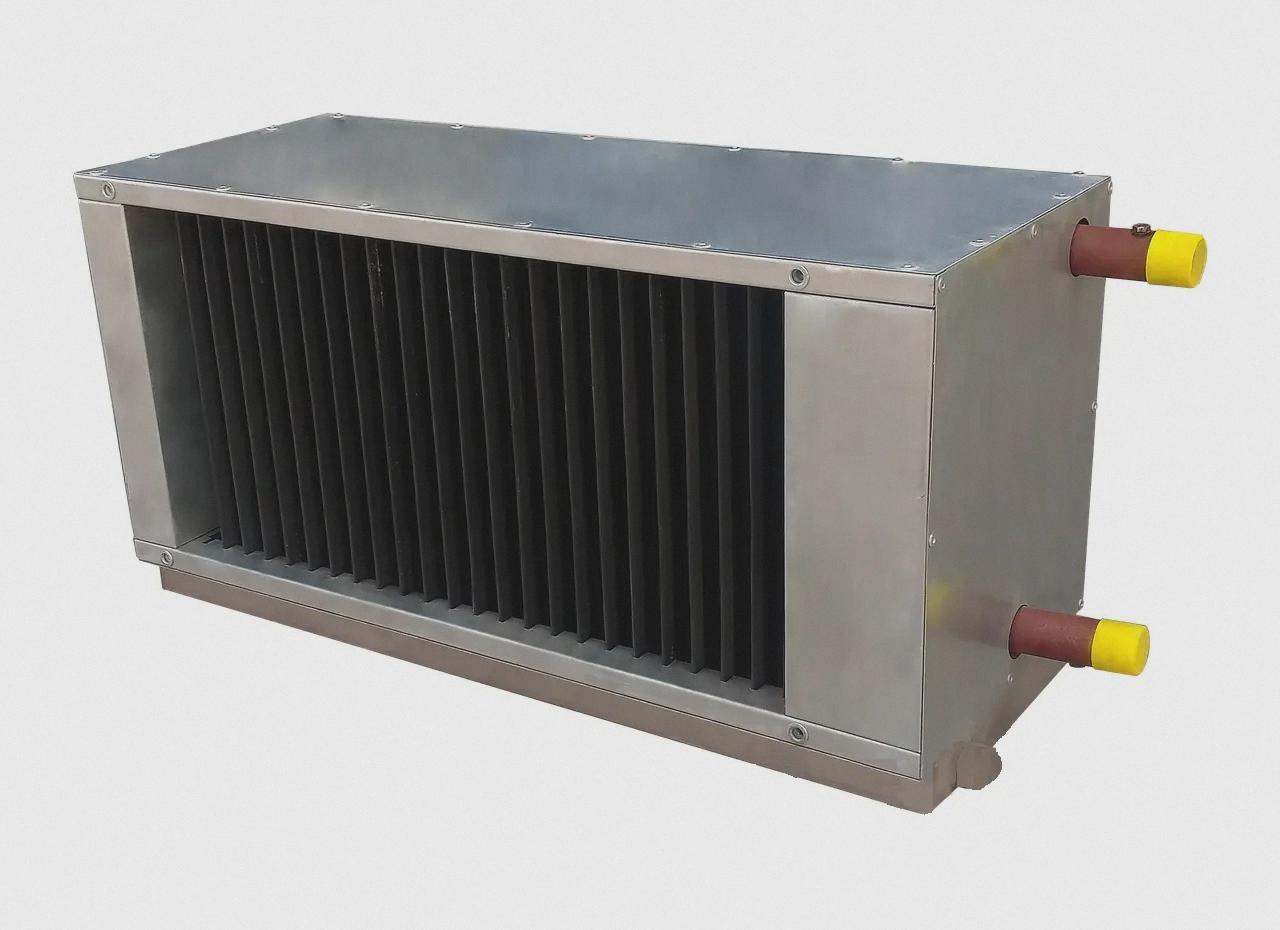

Конструкція водяного канального прямокутного охолоджувача ССК ТМ C-VKO-50-30
- Конструкція канального охолоджувача являє собою корпус виконаний з оцинкованої сталі, усередині якого встановлюється теплообмінник, каплеуловлювач і піддон.
- Теплообмінник виготовлений з мідних трубок з алюмінієвими ребрами, розташованих у шаховому порядку.
- Краплевловлювачі мають комплект особливих пластикових пластин, які дієво вловлюють конденсат і збирають його в піддон, який знаходиться в нижній частині корпусу охолоджувача.
- Піддон додатково теплоізольований і забезпечений відвідним патрубком для зливу конденсату.
- Канальні охолоджувачі мають уніфіковані габарити, власне що дозволяє універсально з'єднувати їх з іншими елементами канальної прямокутної вентиляції, гарантує комфорт монтажу і сервісу в умовах обмеженого простору.
Увага: При приєднанні вхідного і вихідного патрубків теплообмінника до мережі необхідно дотримуватися особливої обережності. В процесі монтажу забороняється підгинати і
деформувати патрубки. Канальний повітроохолоджувач призначений тільки для виключно горизонтального розташування при експлуатації. Канальний охолоджувач поставляється в комплекті з краплевловлювачем і піддоном. Сифон замовляється і поставляється окремо.
Нижче представлені аеродинамічні і гідравлічні характеристики, так-само канальні водяні охолоджувачі C-VKO виготовляється в інших типорозмірах.
Основні атрибути | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Користувацькі характеристики | |
Максимально допустимий тиск рідини в охолоджувачах, МПа | 1,6 |
Вага порожнього | 21 кг |
Ширина | 500 мм |
Висота | 300 мм |
- Ціна: Ціну уточнюйте
