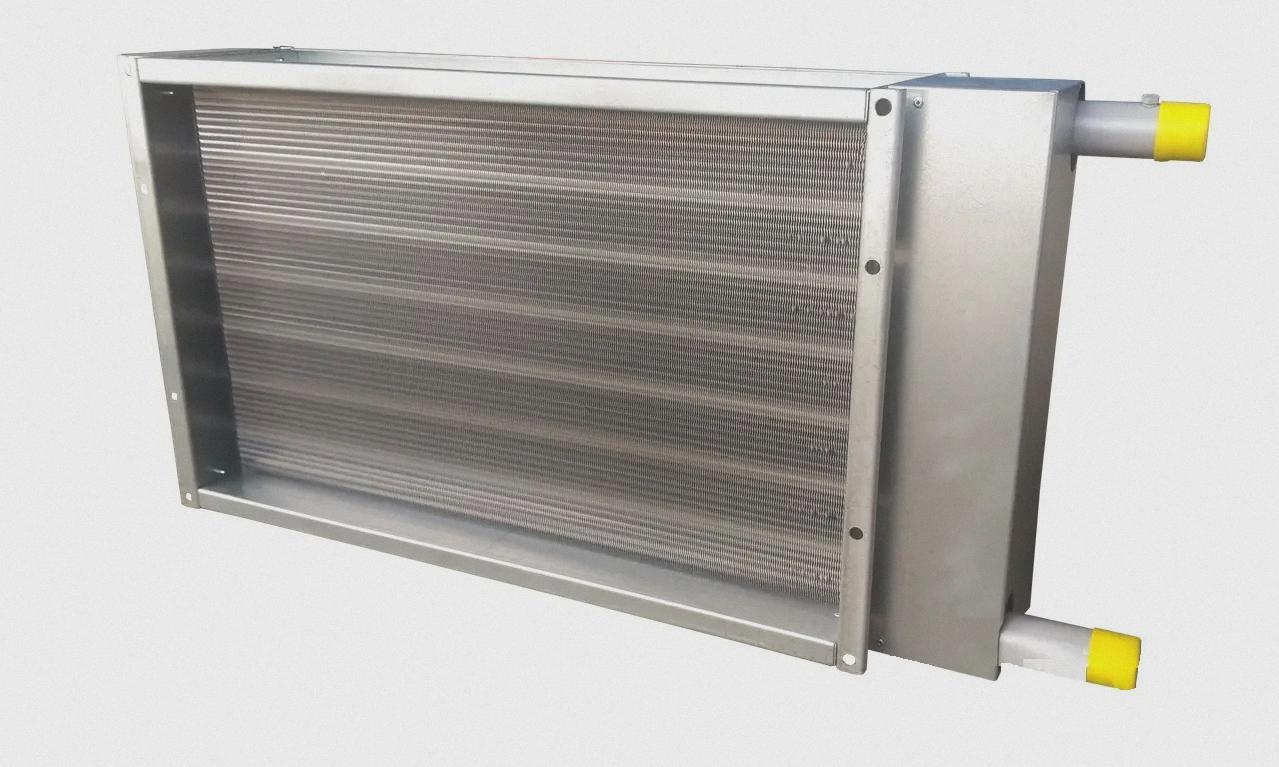

Канальний водяний нагрівач 900х500 C-KVN-90-50-3

Застосування прямокутного канального повітронагрівача водяного C-KVN-90-50-3 ССК ТМ

• Призначені для нагріву повітря з використанням в якості теплоносія гарячої води;
• Застосовується для нагріву припливного повітря, рециркуляційного повітря або їх суміші в малогабаритних стаціонарних системах вентиляції і кондиціонування виробничих, соціальних або житлових приміщень;
• Оброблюваний повітря не повинен містити тверді, волокнисті, клейкі або агресивні домішки, які можуть викликати корозію міді, алюмінію, цинку;
• Уніфіковані габарити канальних повітронагрівачів дають можливість універсально з'єднувати їх з іншими складовими канальної прямокутної вентиляції.

Вимоги до теплоносія теплообмінника (води)

• Максимально допустима температура не повинна перевищувати 150° С;
• Максимально допустимий тиск не більше 1,6 МПа.

Конструкція водяного канального прямокутного нагрівача C-KVN-90-50-3 ССК ТМ

• Корпус канального водяного нагрівача виготовлений з оцинкованої сталі;
• Теплообмінна поверхня утворена рядами мідних трубок, оребрених гофрованими пластинами з алюмінієвої фольги;
• Колектори нагрівача виготовлені із сталевих труб;
• Виготовляються 2 рядними і 3 рядними;

Застосовувані матеріали забезпечують вищу ефективність, надійність і довговічність роботи прямокутних канальних повітронагрівачів.

Рекомендації при монтажних роботах, експлуатації та сервісного обслуговування прямокутного канального повітронагрівача C-KVN-90-50-3, потрібно дотримувати наступні критерії та правила.

• У випадки якщо теплоносієм застосовується вода, водяні повітронагрівачі підлягають монтажу виключно всередині приміщень, температура в яких не повинна опускатися нижче точки замерзання теплоносія (остання вимога не поширюється на температуру оброблюваного повітря);
• Монтаж нагрівача за межами будівлі імовірна лише у разі, якщо в якості теплоносія застосовується незамерзаючі суміші (наприклад, розчини етиленгліколю);
• Повітронагрівачі зберігають свою працездатність в будь-якому положенні, власне що дозволяє здійснювати відвід повітря і злив теплоносія;
• До канальному нагрівника потрібно забезпечити сервісний та контрольний доступ;
• Перед нагрівачем в повітряному каналі повинен бути змонтований повітряний фільтр;
• Для досягнення максимальної потужності нагрівача потрібно підключити як протиточний;
• У разі якщо в повітряному каналі нагрівач знаходиться перед канальним вентилятором, потужність нагрівача потрібно регулювати таким чином, щоб температура переміщуваного повітря не перевищувала максимальне допустиме значення, встановлене для канального вентилятора;
• У разі якщо в повітряному каналі нагрівач знаходиться за канальним вентилятором, рекомендовано між вентилятором і нагрівачем передбачити ділянку воздуховода рівним 3 гідравлічним діаметром вентиляційного каналу.

Нижче представлені аеродинамічні і гідравлічні характеристики, так-само канальні водяні нагрівачі C-KVN виготовляється в інших типорозмірах.
