Застосування прямокутного канального повітронагрівача водяного C-KVN-60-30-2 ССК ТМ
- Призначені для нагріву повітря з використанням в якості теплоносія гарячої води;
- Застосовується для нагріву припливного повітря, рециркуляційного повітря або їх суміші в малогабаритних стаціонарних системах вентиляції і кондиціонування виробничих, соціальних або житлових приміщень;
- Оброблюваний повітря не повинен містити тверді, волокнисті, клейкі або агресивні домішки, які можуть викликати корозію міді, алюмінію, цинку;
- Уніфіковані габарити канальних повітронагрівачів дають можливість універсально з'єднувати їх з іншими складовими канальної прямокутної вентиляції.
Вимоги до теплоносія теплообмінника (води)
- Максимально допустима температура не повинна перевищувати 150° С;
- Максимально допустимий тиск не більше 1,6 МПа.

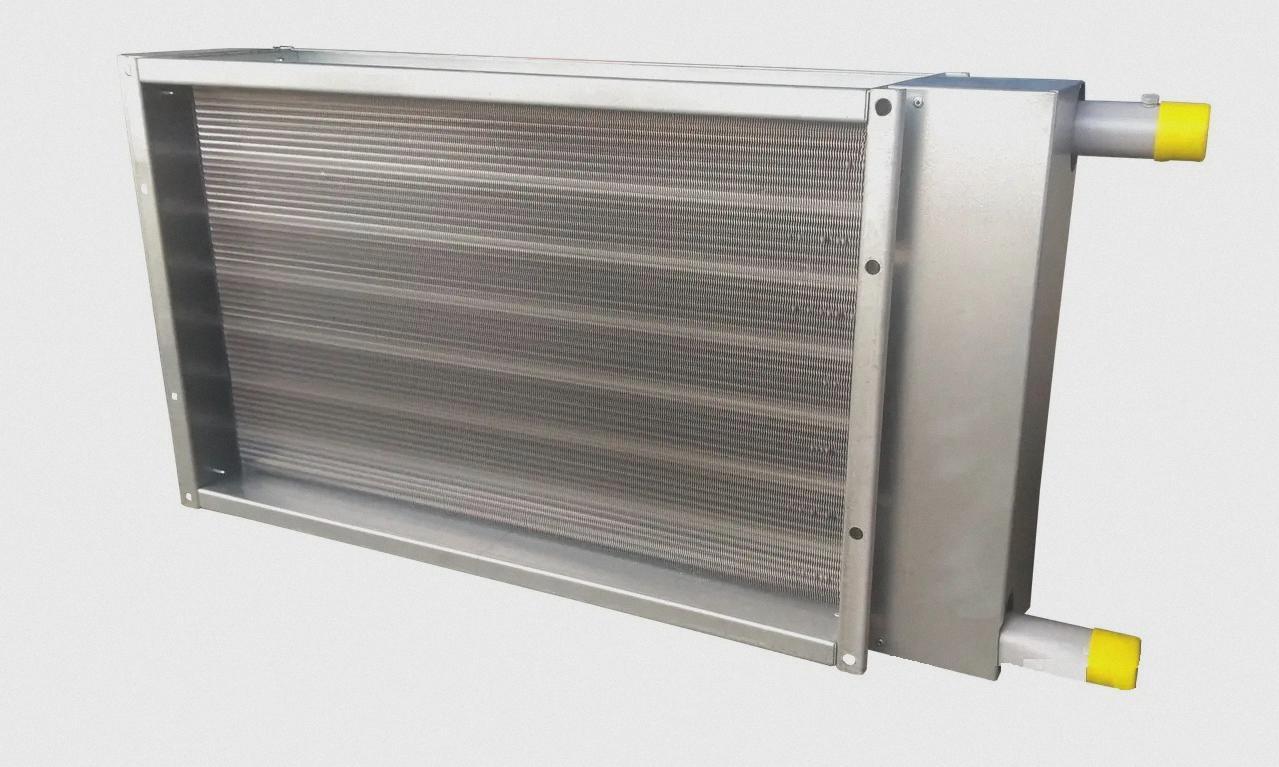

Конструкція водяного канального прямокутного нагрівача C-KVN-60-30-2 ССК ТМ
- Корпус канального водяного нагрівача виготовлений з оцинкованої сталі;
- Теплообмінна поверхня утворена рядами мідних трубок, оребрених гофрованими пластинами з алюмінієвої фольги;
- Колектори нагрівача виготовлені із сталевих труб;
- Виготовляються 2 рядними і 3 рядними;
Застосовувані матеріали забезпечують вищу ефективність, надійність і довговічність роботи прямокутних канальних повітронагрівачів.
Рекомендації при монтажних роботах, експлуатації та сервісного обслуговування прямокутного канального повітронагрівача C-KVN-60-30-2, потрібно дотримувати наступні критерії та правила.
- У випадки якщо теплоносієм застосовується вода, водяні повітронагрівачі підлягають монтажу виключно всередині приміщень, температура в яких не повинна опускатися нижче точки замерзання теплоносія (остання вимога не поширюється на температуру оброблюваного повітря);
- Монтаж нагрівача за межами будівлі імовірна лише у разі, якщо в якості теплоносія застосовується незамерзаючі суміші (наприклад, розчини етиленгліколю);
- Повітронагрівачі зберігають свою працездатність в будь-якому положенні, власне що дозволяє здійснювати відвід повітря і злив теплоносія;
- До канальному нагрівника потрібно забезпечити сервісний та контрольний доступ;
- Перед нагрівачем в повітряному каналі повинен бути змонтований повітряний фільтр;
- Для досягнення максимальної потужності нагрівача потрібно підключити як протиточний;
- У разі якщо в повітряному каналі нагрівач знаходиться перед канальним вентилятором, потужність нагрівача потрібно регулювати таким чином, щоб температура переміщуваного повітря не перевищувала максимальне допустиме значення, встановлене для канального вентилятора;
- У разі якщо в повітряному каналі нагрівач знаходиться за канальним вентилятором, рекомендовано між вентилятором і нагрівачем передбачити ділянку воздуховода рівним 3 гідравлічним діаметром вентиляційного каналу.
Нижче представлені аеродинамічні і гідравлічні характеристики, так-само канальні водяні нагрівачі C-KVN виготовляється в інших типорозмірах.
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 7.4 кг |
Вид енергоносія | Вода |
Кількість рядів труб в калорифері | 2 |
Максимальна температура теплоносія | 150 град. |
Габаритні і приєднувальні розміри | |
Висота | 300 мм |
Підключення теплоносія | 1" |
Ширина | 600 мм |
ДОДАТКОВІ ХАРАКТЕРИСТИКИ | |
Максимально допустимий тиск не більш | 1.6 МПа |
- Ціна: Ціну уточнюйте
