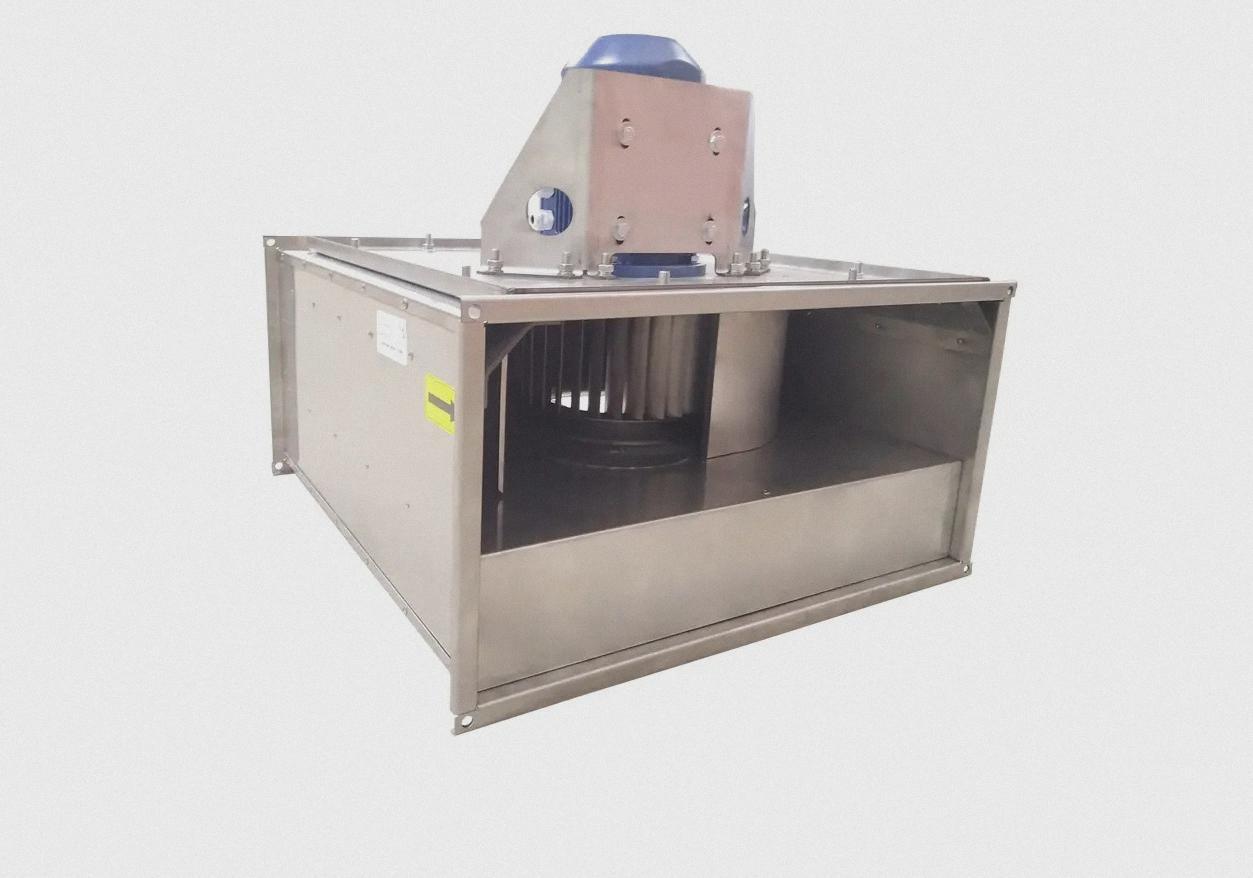

Прямокутний вентилятор з виносним вибухозахищених електродвигуном C-KVARK-PF-V-50-30-22-4-380

Застосування вибухозахищеного канального вентилятора з виносним електродвигуном з загнутими вперед лопатками ССК ТМ C-KVARK-PF-V-50-30-22-4-380

• Призначені для експлуатації в витяжних системах для переміщення повітря із збільшеною температурою і з підвищеними вимогами до вибухозахисту;
• Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
• Для переміщення невагомих мас з допустимим вмістом пилу та інших твердих домішок, які не повинні перевищувати 0,1 г/м3;
• Діапазон температури переміщуваного середовища варіюється від мінус 30°С до плюс +80°С градусів зі збільшеною вологістю. За особливим замовленням можливо зробити виконання, в якому температура переміщуваного середовища становить до +100° С;
• Ступінь захисту IP54
• Виконання (V - вибухозахищене; VCR - вибухозахищене корозійностійке).

Конструкція вентилятора з виносним електродвигуном вибухозахищених c загнутими вперед лопатками C-KVARK-PF-VCR-50-30-22-4-380 ССК ТМ

• Корпус вентилятора виготовлений з оцинкованої сталі, для корозійностійкого виконання – з нержавіючої сталі. За бажанням зовнішня поверхня корпусу має можливість бути виконана з нанесенням порошкового покриття;
• Робочі колеса прямокутних вентиляторів з загнутими вперед лопатками виготовлені з чорної сталі з порошковим фарбуванням червоною або нержавіючої сталі. У вентиляторах вибухозахищених робочі колеса і вхідні колектори виготовляються з матеріалів, що не викликають іскор при терті і зіткненнях їх один з одним. Робочі колеса проходять ретельне динамічне, статичне балансування;
• Для забезпечення коректної роботи канального вентилятора рекомендовано ставити перед ним масложирозадерживающий фільтр, який зобов'язаний проходити регулярне чищення або ж заміну;
• Электродвигатели взрывозащищенные асинхронные 3-фазные 380В, характеризуются маленькой потребляемой мощностью и важным ресурсом эксплуатации. Размещение двигателя вне воздушного канала защищает его от воздействия нежелательных примесей воздушного потока (паров воды, жира и т.п.) и обеспечивает повышенную производительность вентилятора;
• Вентиляторы взрывозащищенные C-КVАRК-PF-VCR и C-КVАRК-PF-V предусмотрены для перемещения газовоздушных и паровоздушных взрывоопасных смесей 2 категории по ГОСТу 12.1.011.78;
• Вентиляторы не предусмотрены для движения газовоздушных и паровоздушных смесей от технологических установок, в которых взрывоопасные вещества могут нагреваться выше температуры их самовоспламенения или находиться под избыточным давлением.
• Вентиляторы канальные с выносным взрывозащищенным электродвигателем C-КVАRК-PF-V, C-КVАRК-PF-VCR, стандартно производятся в во внутреннем исполнении Y3. Допускается размещение вентилятора под навесом при условии защиты вентилятора от воды, снега и  попадания прямых солнечных лучей, по особому заказу возможно изготовить наружного Y1.

Продуктивність радіального прямокутного вентилятора з виносним вибухозахищених електродвигуном C-KVARK-PF-VCR надана нижче.

Дані прямокутні канальні вентилятори з виносним електродвигуном C-KVARK-PF-V виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.

Виконання (CR - корозійностійке; N - загальнопромислове; V - вибухозахищене; VCR - вибухозахищене корозійностійке)
