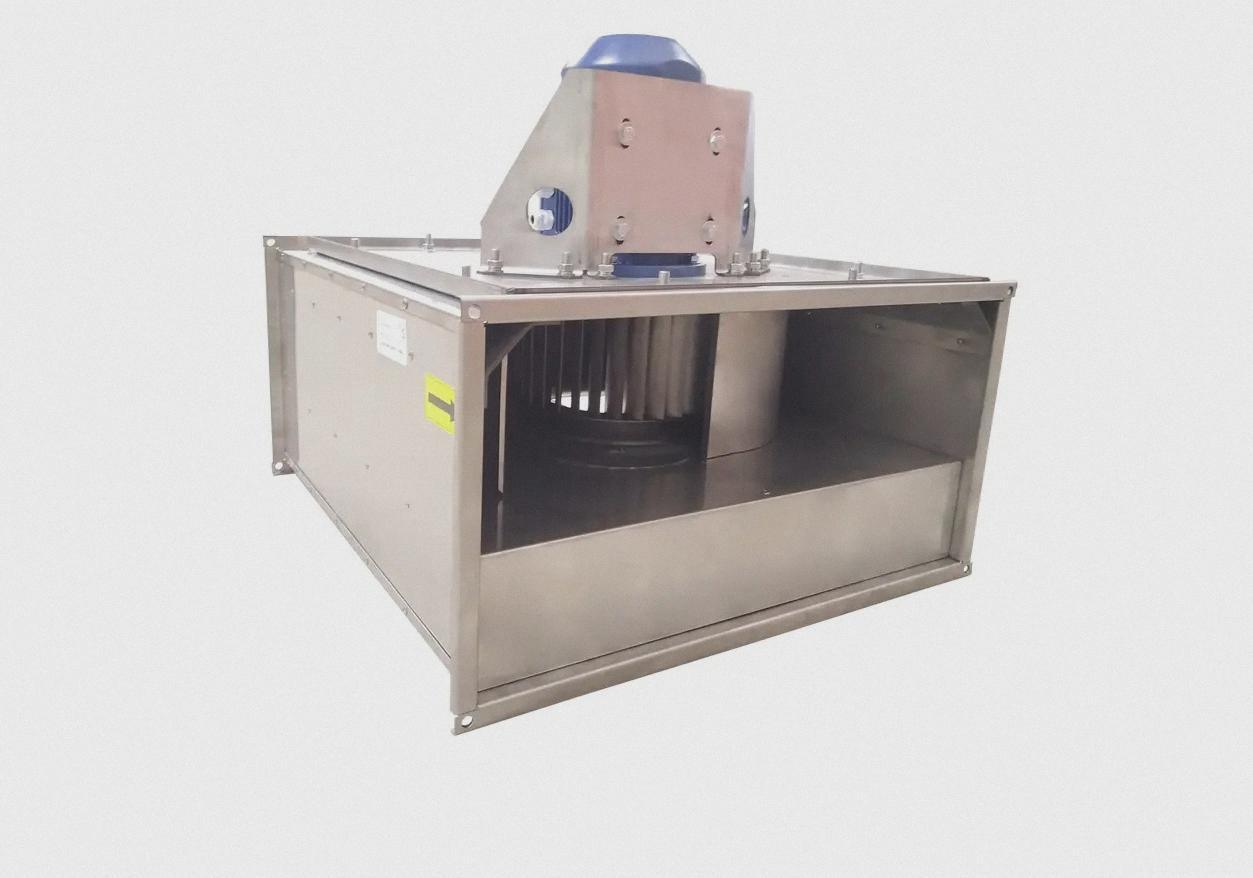

Прямокутний вентилятор з виносним електродвигуном C-KVARK-PF-N-90-50-40-6-380

Застосування канального прямокутного вентилятора з виносним електродвигуном з загнутими вперед лопатками ССК ТМ C-KVARK-PF-N-90-50-40-6-380

• Призначені для експлуатації в витяжних системах для переміщення повітря із збільшеною температурою;
• Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
• Для переміщення невагомих мас з допустимим вмістом пилу та інших твердих домішок, які не повинні перевищувати 0,1 г/м3;
• Діапазон температури переміщуваного середовища варіюється від мінус 30°С до плюс +80°С градусів зі збільшеною вологістю. За особливим замовленням можливо зробити виконання, в якому температура переміщуваного середовища становить до +100° С;
• Ступінь захисту IP54
• Виконання (CR - корозійностійке). N - (загальнопромислове).

Конструкція вентилятора з виносним електродвигуном прямокутного із заломленими вперед лопатками C-KVARK-PF-CR-90-50-40-6-380 ССК ТМ

• Корпус вентилятора изготовлен из оцинкованной стали, для коррозионностойкого исполнения – из нержавеющей стали. По желанию наружная поверхность корпуса имеет возможность быть исполнена с нанесением порошкового покрытия;
• Рабочие колеса прямоугольных вентиляторов с  загнутыми вперед лопатками изготовлены из черной стали с покраской порошковой красной или нержавеющей стали. Рабочие колеса проходят тщательную динамическую, статическую балансировку;
• Для забезпечення коректної роботи канального вентилятора рекомендовано ставити перед ним масложирозадерживающий фільтр, який зобов'язаний проходити регулярне чищення або ж заміну;
• Електродвигуни асинхронні 3-фазні 380В, характеризуються малою споживаною потужністю і важливим ресурсом експлуатації. Розміщення двигуна межами повітряного каналу захищає його від впливу небажаних домішок повітряного потоку (парів води, жиру і т. п.) і забезпечує підвищену продуктивність вентилятора;
• Вентиляторы канальные с выносным электродвигателем C-КVАRК-PF-N, C-КVАRК-PF-CR, стандартно производятся во внутреннем исполнении Y3. Допускается размещение вентилятора под навесом при условии защиты вентилятора от воды, снега и  попадания прямых солнечных лучей, по особому заказу возможно изготовить наружного Y1.

Производительность радиального прямоугольного вентилятора с выносным электродвигателем C-KVARK-PF предоставлена ниже.

Дані прямокутні канальні вентилятори з виносним електродвигуном C-KVARK-PF виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.

Виконання (CR - корозійностійке; N - загальнопромислове; V - вибухозахищене; VCR - вибухозахищене корозійностійке)
